Блок защиты универсальный УБЗ-301 5-50А НовАтек-Электро 3425605301

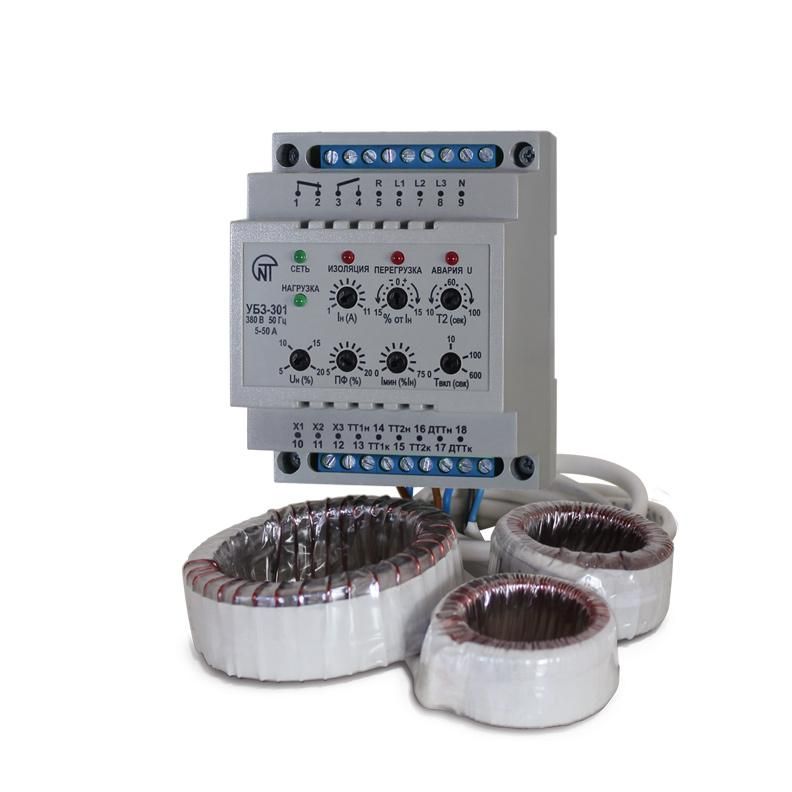

Блок защиты универсальный УБЗ-301 5-50А для защиты двигателей от компании НовАтек-Электро обеспечивает надёжную защиту трёхфазных электродвигателей от перегрузок, перекоса фаз и других аварийных режимов. Артикул 3425605301 подходит для установки на DIN-рейку и используется в промышленных системах управления.

Назначение и область применения

Блок защиты универсальный УБЗ-301 5-50А для защиты двигателей предназначен для мониторинга и защиты трёхфазных асинхронных электродвигателей мощностью от 2,5 до 315 кВт. Он контролирует токи в каждой фазе и уровень напряжения сети 380 В / 50 Гц. Особенно эффективен в сетях с изолированной нейтралью, где обычные тепловые реле могут не сработать. Применяется в системах с насосами, компрессорами, вентиляторами, конвейерами и другим оборудованием, требующим точной защиты от перегрева и перекоса нагрузки.

Технические характеристики

• Напряжение питания: 380 В переменного тока (AC)
• Номинальный ток: регулируемый диапазон 5–50 А - позволяет настраивать чувствительность под конкретный двигатель
• Коммутируемый ток контактов: 5 А - достаточен для управления контактными катушками или маломощными реле
• Частота: 45–55 Гц - совместим с промышленными сетями 50 Гц
• Индикация: светодиоды показывают состояние защиты и наличие аварии
• Модуль измерения тока: да - автоматически определяет реальные значения тока в фазах
• Модуль измерения напряжения: да - отслеживает просадки, перенапряжения и исчезновение одной из фаз
• Выдержки времени: 0–600 секунд - можно задать время срабатывания перед отключением
• Мощность потребления: 0,05 кВА - минимальное энергопотребление
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от -35C до +55C, подходит для неотапливаемых помещений и улицы в закрытом корпусе
• Габариты: 4 модуля DIN - занимает стандартное место на рейке
• Количество контактов: 2 - один нормально замкнутый, один нормально разомкнутый для сигнализации
• Крепление: защёлка - быстрый монтаж и демонтаж без инструментов

Совместимость и монтаж

Блок защиты универсальный УБЗ-301 5-50А для защиты двигателей устанавливается на DIN-рейку шириной 35 мм. Крепление выполнено на защёлках - достаточно вставить устройство в рейку и слегка надавить, чтобы оно зафиксировалось. Подключение проводов осуществляется через винтовые зажимы. Для работы требуется подача напряжения 380 В на входные клеммы устройства; питание берётся прямо из защищаемой цепи. Выходные контакты (2 шт.) используются для подключения внешних сигналов - например, к кнопке аварийной остановки или PLC.

Безопасность и стандарты

Устройство соответствует требованиям к безопасности для оборудования класса защиты IP40 и климатического исполнения УХЛ4. Хотя сертификаты не указаны, конструкция ориентирована на применение в соответствии с ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.5.1. Отсутствие защиты от брызг и пыли (IP40) делает её непригодной для открытых площадок без корпуса.

Преимущества

• Объединяет функции защиты по току и напряжению в одном устройстве - снижает количество элементов в щите
• Широкий диапазон тока (5–50 А) покрывает большую часть промышленных двигателей
• Настройка временной задержки предотвращает ложные срабатывания при пусковых токах
• Индикация сразу показывает причину отказа - перегрузка, перекос фаз или потеря напряжения
• Не требует внешнего источника питания - работает от сети двигателя

Ограничения применения

• Не предназначена для однофазных двигателей - только трёхфазные системы
• Степень защиты IP40 запрещает использование во влажных, пыльных или открытых помещениях без дополнительной защиты (например, в распределительном ящике IP54+)
• Не имеет функции самоблокировки после срабатывания - необходимо вручную сбросить защиту
• Не подходит для двигателей с частотным управлением - работает только в сетях 50 Гц
• Максимальный коммутируемый ток 5 А - нельзя использовать для прямого отключения силового контактора большой мощности

Примеры использования

• Защита насосной станции с двигателем 7,5 кВт - предотвращает выход из строя при перекосе фаз
• Контроль конвейера на пищевом производстве - отключает оборудование при потере одной фазы
• Щит управления вентиляцией в холодильном цеху - работает при минусовой температуре благодаря исполнению УХЛ4
• Автономный генераторный комплекс - следит за качеством напряжения при скачках

Практические советы

• Выбирая УБЗ-301 5-50А для защиты двигателей, проверьте номинальный ток двигателя - он должен попадать в диапазон 5–50 А. Для двигателей менее 2,5 кВт лучше выбрать более чувствительное устройство.
• При настройке временной задержки используйте формулу: T = (пусковой ток / номинальный ток) × 1,5–2 секунды - это избежит ложных отключений при запуске.
• Подключайте устройство после автоматического выключателя и перед контактором - так защита будет работать даже при пробое автомата.
• Для работы в условиях повышенной влажности или пыли обязательно поместите УБЗ-301 внутрь корпуса с защитой IP54 или выше.
• Проверяйте правильность подключения фаз - неверная последовательность может вызвать некорректную работу защиты.
