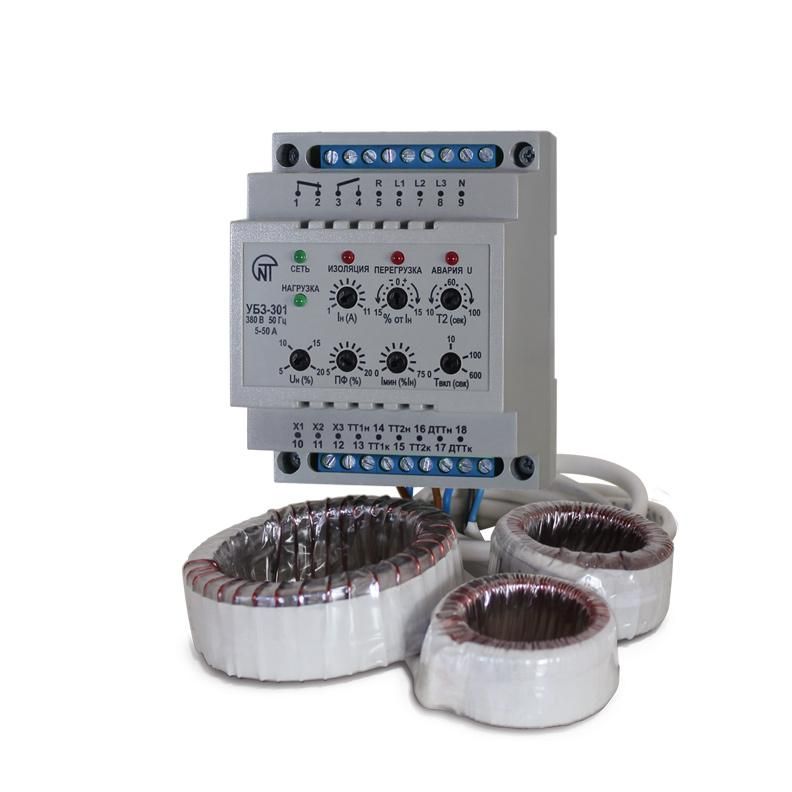

Реле тока УБЗ-301 10-100 А, 380 В, трехполюсное НОВАТЕК-ЭЛЕКТРО 3425610301

Блок защиты универсальный УБЗ-301 10-100А для защиты двигателей от компании НовАтек-Электро обеспечивает надёжную защиту трёхфазных электродвигателей от перегрузок, перекоса фаз и аварийных режимов. Артикул 3425610301 предназначен для установки на DIN-рейку и подходит для промышленного оборудования с токами от 10 до 100 А.

Назначение и область применения

Блок защиты универсальный УБЗ-301 10-100А для защиты двигателей контролирует напряжение и ток в трёхфазных цепях 380 В / 50 Гц. Он защищает асинхронные двигатели от повреждений, вызванных:

• перегрузкой по току;
• перекосом фаз;
• понижением или повышением напряжения;
• обрывом одной из фаз.

Подходит для использования в системах с изолированной нейтралью. Применяется на станках, насосах, компрессорах, конвейерах и другом промышленном оборудовании.

Технические характеристики

• Напряжение питания: 380 В переменного тока (AC)
• Количество фаз: 3
• Коммутируемый ток: 10–100 А (диапазон регулировки)
• Номинальный ток: 10–100 А
• Номинальная рабочая частота: 45–55 Гц
• Тип устройства: реле тока с интегрированным измерителем напряжения
• Индикация: светодиодная - показывает состояние работы и аварии
• Диапазон выдержек времени: 0–600 секунд (настраивается под тип нагрузки)
• Модуль измерения тока: да - автоматический контроль реальных значений
• Модуль измерения напряжения: да - отслеживает колебания сети
• Номинальная мощность: 0,05 кВА
• Степень защиты: IP40 - защита от твердых частиц размером более 1 мм, не защищён от воды
• Климатическое исполнение: УХЛ4 - работает при температурах от -35C до +55C, устойчив к влажности и запылению в закрытых помещениях
• Количество контактов: 2 (один нормально замкнутый, один нормально разомкнутый - для управления контактным устройством)
• Количество модулей DIN: 4
• Тип подключения: винтовые зажимы - совместимы с проводами до 2,5 мм2

Совместимость и монтаж

Блок защиты универсальный УБЗ-301 10-100А для защиты двигателей монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые клеммы - достаточно зачистить жилы на 8–10 мм и затянуть усилием 0,4–0,5 Нм. Для правильной работы необходимо подключить все три фазы и ноль (если используется система с заземлённой нейтралью). Контакты реле предназначены для управления внешним контактором или пускателем - сам УБЗ-301 не коммутирует силовые токи.

Безопасность и стандарты

Устройство соответствует требованиям к безопасности для электротехнических изделий в условиях промышленного использования. Климатическое исполнение УХЛ4 позволяет применять его в неотапливаемых помещениях с высокой влажностью. Отсутствие сертификата по IEC/EN 60947-5-1 указывается в документации производителя - рекомендуется проверять наличие сертификации для конкретного проекта.

Преимущества

• Интеграция двух функций - контроль тока и напряжения - в одном устройстве снижает количество элементов в щите
• Настройка временных задержек от 0 до 600 секунд позволяет адаптировать реакцию под характер нагрузки (например, длительный пуск двигателя)
• Индикация состояния упрощает диагностику - видно, что произошло: перегрузка, перекос, авария по напряжению
• Широкий диапазон токов (10–100 А) покрывает большинство средних и крупных двигателей
• Работает в условиях низких температур - подходит для холодных цехов и наружных щитовых

Ограничения применения

• Не предназначен для защиты однофазных устройств - только трёхфазные системы 380 В
• Степень защиты IP40 исключает использование во влажных, пыльных или открытых местах - требует установки внутри шкафа
• Не имеет встроенной коммутации - обязательно требуется внешний контактор для отключения питания
• Не поддерживает протоколы связи (Modbus, CAN и др.) - управление только через дискретные выходы
• Не рассчитан на работу при частоте ниже 45 Гц или выше 55 Гц - не подходит для генераторных установок с нестабильной частотой

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения - предотвращает сгорание при перекосе фаз
• Контроль тока на конвейере в пищевом производстве - отключает оборудование при заклинивании
• Обеспечение безопасной работы вентилятора в цеху с низкой температурой зимой - благодаря UHL4
• Использование в щитах с изолированной нейтралью - например, на объектах с IT-системой заземления

Практические советы

• При настройке порога тока выбирайте значение близкое к максимальному рабочему току двигателя, но не выше 110%. Например, если двигатель потребляет 65 А - установите 70 А
• Для двигателей с длинным пуском (более 10 сек) используйте выдержку времени 30–60 сек - чтобы не ложное срабатывание при запуске
• Проверьте соответствие сечения провода и зажимов: максимум 2,5 мм2 - большие жилы не войдут
• Не забудьте подключить нулевой провод, даже если он не используется в питании - он нужен для измерения напряжения
• При использовании в условиях повышенной вибрации дополнительно закрепите корпус хомутами - хотя устройство устойчиво, вибрация может ослабить соединения
• Регулярно проверяйте индикацию - если горит красный LED, значит есть активная авария; если мигает - возможно, сбой в измерении
