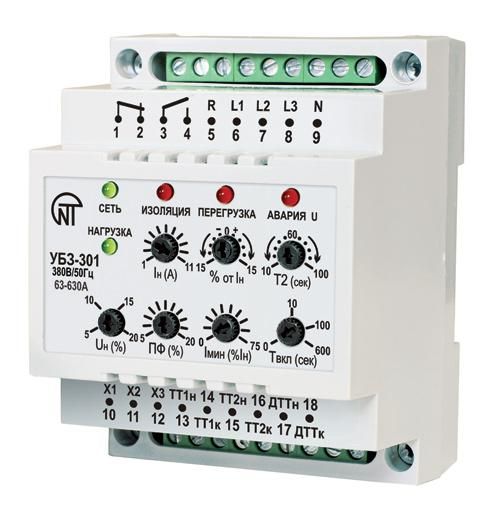

Блок защиты универсальный УБЗ-301 63-630А НовАтек-Электро 3425663301

Товарные предложения:

Реле тока УБЗ-301 63-630A для защиты двигателей - 3425663301

22.11.2024

21 шт.

9 194,69 ₽

шт.

от 1 дня

Условия поставки блока защиты универсального УБЗ-301 63-630а новатёка-электро 3425663301

Купить 21 шт. блок защиты универсальный убз-301 63-630а новатёк-электро 3425663301 могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена блока защиты универсального УБЗ-301 63-630а новатёка-электро 3425663301 зависит от общей суммы заказа, на сайте указана оптовая цена.

Описание

Блок защиты универсальный УБЗ-301 63-630А НовАтек-Электро 3425663301 предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трехфазного электрооборудования 380В/50 Гц, в первую очередь асинхронных электродвигателей, в т.ч. и в сетях с изолированной нейтралью.

Преимущества и особенности:

Степень защиты IP40 обеспечивает надежную защиту от пыли и частиц, позволяя использовать блок в различных условиях эксплуатации.
Модуль измерения тока позволяет контролировать и анализировать электрический ток, обеспечивая безопасность работы оборудования.
Номинальный рабочий ток Ie в диапазоне от 63 до 630 А позволяет использовать блок в различных сетях и для разных видов электрооборудования.
Модуль измерения напряжения обеспечивает контроль и анализ напряжения, что помогает предотвратить возможные проблемы и аварии.
Номинальная рабочая частота от 45 до 55 Гц позволяет использовать блок в различных сетях с разной частотой.
Отсутствие входа для подключения термистора, обнаружения замыкания на землю и аналогового датчика температуры делает блок универсальным и простым в использовании.
Номинальное рабочее напряжение Ue переменного тока AC 50 Гц составляет 380 В, что соответствует стандартным требованиям для большинства электрооборудования.
Номинальное напряжение питания цепи управления Us переменного тока AC при 50 Гц также составляет 380 В, что обеспечивает надежную работу блока.

Характеристики c описанием

Род тока:

Переменный (AC)

Род тока указывает на тип электрического тока, с которым совместимо реле. Это свойство определяет, какой вид тока может проходить через реле для его корректной работы и надежности. Выбор правильного рода тока важен для обеспечения совместимости с другими компонентами электрической схемы и предотвращения возможных повреждений или неправильной работы. Постоянный ток (DC) характеризуется постоянным направлением и величиной тока. Реле, предназначенные для работы с постоянным током, часто имеют конструктивные особенности, такие как более мощные контакты, чтобы справляться с дуговыми разрядами при размыкании цепи. Эти реле подходят для использования в схемах с аккумуляторами, солнечными панелями и других источниках постоянного тока. Рекомендуется выбирать реле с постоянным током для систем, где стабильность и надежность работы при постоянном напряжении критичны. Переменный ток (AC) характеризуется периодическим изменением направления и величины тока. Реле для переменного тока обычно рассчитаны на работу с синусоидальными сигналами и могут включать в себя дополнительные компоненты для подавления дуговых разрядов. Эти реле часто используются в бытовых и промышленных электрических сетях, где стандартное напряжение переменного тока составляет 110/220 В. При выборе реле для переменного тока важно учитывать частоту сети (например, 50 или 60 Гц) и номинальное напряжение. Реле, способные работать как с переменным, так и с постоянным током (AC/DC), обеспечивают универсальность и гибкость в применении. Эти реле могут использоваться в различных системах и облегчают проектирование схем, которые могут работать с обоими типами тока. Они часто имеют специальные конструкции контактов и дополнительные элементы для обеспечения надежной работы в обоих режимах. Рекомендуется выбирать такие реле для систем, где возможна работа как с переменным, так и с постоянным током, или если требуется универсальное решение для различных приложений. Переменный ток (AC) характеризуется периодическим изменением направления и величины тока. Реле для переменного тока обычно рассчитаны на работу с синусоидальными сигналами и могут включать в себя дополнительные компоненты для подавления дуговых разрядов. Эти реле часто используются в бытовых и промышленных электрических сетях, где стандартное напряжение переменного тока составляет 110/220 В. При выборе реле для переменного тока важно учитывать частоту сети (например, 50 или 60 Гц) и номинальное напряжение.

Индикация:

Да

Индикация в реле — это функция, позволяющая пользователю визуально контролировать состояние реле и его рабочих параметров. Наличие индикации облегчает диагностику и эксплуатацию устройства, повышая его надежность и удобство использования. Световая индикация — это визуальный сигнал, обычно в виде светодиодов, показывающих состояние реле (включено/выключено). Это простое и надежное решение, подходящее для большинства стандартных применений, где требуется минимальная информация о состоянии устройства. Да — наличие индикации в реле. Это может быть любой тип индикации, обеспечивающий визуальный контроль за состоянием устройства. Нет — отсутствие индикации в реле. Подходит для применений, где визуальный контроль состояния реле не требуется или может быть реализован другими средствами. LED-дисплей — индикация с использованием светодиодного дисплея. Обеспечивает четкое отображение состояния реле и может показывать дополнительную информацию, такую как текущие параметры работы. Рекомендуется для более сложных систем, где требуется высокая видимость и точность отображаемых данных. LCD-дисплей — индикация с использованием жидкокристаллического дисплея. Обеспечивает высокую четкость и контрастность отображаемой информации, включая текстовые и графические данные. Подходит для систем, требующих детализированной информации о состоянии реле и рабочих параметрах. Цифровое табло — индикация с использованием цифровых индикаторов. Предоставляет точную цифровую информацию о состоянии реле и параметрах его работы. Рекомендуется для применения в системах, где требуется точное числовое отображение данных. LED-индикатор — индикация с использованием светодиодов, которые могут светиться различными цветами для отображения различных состояний реле. Это простой и надежный метод индикации, подходящий для большинства стандартных применений.

Крепление:

Защелка

Крепление реле определяет способ его фиксации и установки в электрических системах. Выбор подходящего типа крепления зависит от условий эксплуатации, требований к надежности и удобства монтажа, а также от конкретных конструктивных особенностей устройства и места установки. Винтовое крепление предполагает использование винтов для фиксации реле. Этот способ обеспечивает надежное и прочное соединение, что особенно важно в условиях вибраций или высоких механических нагрузок. Рекомендуется для стационарных установок, где требуется долговременная и стабильная фиксация. Крепление с защелкой позволяет быстро и легко установить или снять реле без использования дополнительных инструментов. Это удобно для часто обслуживаемых систем и мест с ограниченным доступом. Однако, защелки могут быть менее надежными в условиях сильных вибраций. Крепление на Г-образный кронштейн используется для монтажа реле на специальных монтажных панелях или рейках. Обеспечивает удобство установки и демонтажа, а также гибкость в размещении устройства. Скоба поворотная позволяет закрепить реле с возможностью его поворота. Это полезно в случаях, когда требуется доступ к различным частям устройства или изменение его ориентации. Обеспечивает гибкость и удобство в эксплуатации. Крепление на клемму используется для быстрого и надежного подключения реле к электрической сети. Обеспечивает удобство монтажа и демонтажа, а также надежный контакт. Рекомендуется для систем, требующих частого обслуживания или замены компонентов. Крепление на кронштейны опор уличного освещения предназначено для установки реле в системах наружного освещения. Обеспечивает надежную фиксацию и защиту устройства от внешних воздействий, таких как ветер или осадки. Боковое крепление позволяет установить реле на боковую поверхность монтажной панели или корпуса. Это удобно в условиях ограниченного пространства и обеспечивает легкий доступ к устройству для обслуживания и замены. Крепление спереди используется для установки реле на переднюю панель оборудования или монтажной стойки. Обеспечивает удобный доступ к устройству для настройки и обслуживания. Крепление с зажимом обеспечивает быстрое и надежное фиксирование реле без использования дополнительных инструментов. Удобно для временных или часто изменяемых установок, однако может быть менее надежным в условиях сильных вибраций или механических нагрузок. Крепление с фиксатором обеспечивает надежную фиксацию реле в заданном положении. Это важно для систем, где требуется высокая стабильность и точность установки. Рекомендуется для стационарных и критически важных приложений.

Напряжение:

380 В

Напряжение — это электрический потенциал, при котором реле функционирует. Правильный выбор напряжения обеспечивает надежную работу устройства и предотвращает его повреждение. Значения напряжения указываются в вольтах (В) и должны соответствовать требованиям вашей системы. 220 В — стандартное напряжение для большинства бытовых и промышленных приложений. Реле на 220 В широко используются в системах автоматизации, освещения и управления электроприборами. При выборе реле на 220 В убедитесь, что ваша сеть поддерживает это напряжение. 24 В — часто используется в системах с низким напряжением, таких как телекоммуникации, системы безопасности и управления. Реле на 24 В подходят для применения в условиях, где требуется повышенная безопасность и надежность. 110 В — применяется в некоторых промышленных и коммерческих системах, особенно в странах с соответствующими стандартами электроснабжения. Реле на 110 В обеспечивают безопасную и стабильную работу в таких условиях. 380 В — высокое напряжение, используемое в промышленности для управления мощными электродвигателями и другими крупными нагрузками. Реле на 380 В должны быть выбраны с учетом требований безопасности и соответствующих стандартов. 12 В — низковольтное напряжение, часто используемое в автомобильной электронике и системах с батарейным питанием. Реле на 12 В обеспечивают надежную работу в таких условиях и минимизируют риск электрических повреждений. 48 В — применяется в телекоммуникационных системах и некоторых промышленных приложениях. Реле на 48 В обеспечивают стабильную работу в условиях, требующих средней мощности и надежности. 6 В — используется в специализированных низковольтных приложениях. Реле на 6 В подходят для управления маломощными устройствами и обеспечивают безопасную эксплуатацию в таких условиях. 60 В — напряжение, которое может встречаться в некоторых промышленных и специализированных приложениях. Реле на 60 В должны быть выбраны с учетом специфических требований и стандартов безопасности. 690 В — очень высокое напряжение, применяемое в тяжелой промышленности для управления мощными установками и оборудованием. Реле на 690 В требуют тщательного соблюдения мер безопасности и соответствия строгим стандартам. 5 В — используется в электронных схемах и системах с низким энергопотреблением. Реле на 5 В идеально подходят для управления маломощными электронными компонентами и обеспечивают безопасную эксплуатацию.

Тип изделия:

Реле тока

Тип изделия для реле указывает на его конструктивные и функциональные особенности, такие как назначение (силовое, промежуточное, защитное), тип контактов (нормально разомкнутые, нормально замкнутые, переключающие), и способ монтажа (DIN-рейка, печатная плата, панельное). Это свойство критически важно для правильного выбора реле в зависимости от требований конкретного применения. При замене реле необходимо учитывать тип изделия, чтобы обеспечить совместимость с существующей системой и корректную работу устройства.

Количество фаз:

Количество фаз у реле указывает на количество электрических фаз, которые реле способно коммутировать. Это свойство важно при выборе реле для различных электрических систем, так как оно влияет на совместимость и правильность работы устройства в конкретной электрической сети. Однофазное реле предназначено для работы в однофазных электрических сетях. Оно используется в бытовых и некоторых промышленных приложениях, где требуется управление одной фазой. При выборе однофазного реле важно учитывать номинальное напряжение и ток. Трехфазное реле используется в трехфазных электрических сетях, которые распространены в промышленности и коммерческих зданиях. Такое реле обеспечивает равномерное распределение нагрузки между фазами и подходит для управления мощными электродвигателями и другими трехфазными устройствами. Реле с переключением между однофазным и трехфазным режимами позволяет использовать его как в однофазных, так и в трехфазных сетях. Это универсальное решение для систем, где может потребоваться гибкость в управлении разными типами нагрузок. Двухфазное реле используется в системах, где требуется управление двумя фазами. Такие реле могут быть полезны в специфических промышленных приложениях, где необходимо контролировать две отдельные фазы. Четырехфазное реле предназначено для специализированных систем, которые требуют управления четырьмя фазами. Эти реле находят применение в сложных промышленных установках и могут быть частью многофазных систем управления. Пятифазное реле используется в высокоспециализированных приложениях, где необходимо управление пятью фазами. Такие реле редко встречаются в стандартных электрических системах и применяются в уникальных промышленных процессах. Шестифазное реле предназначено для управления шестью фазами и используется в специфических промышленных и научных приложениях. Выбор такого реле должен быть обоснован требованиями конкретной системы. Семифазное реле применяется в уникальных системах, где требуется управление семью фазами. Это редкий тип реле, используемый в специализированных промышленных установках. Восьмифазное реле предназначено для управления восемью фазами и используется в высокоспециализированных промышленных и научных приложениях. Такие реле очень редки и применяются в уникальных системах управления.

Способ монтажа:

DIN-рейка

Способ монтажа реле определяет метод установки устройства в электрическую схему. Основные способы монтажа включают в себя: монтаж на DIN-рейку, монтаж на печатную плату (PCB), панельный монтаж и монтаж на разъем. Выбор способа монтажа влияет на удобство установки, замену, а также на надежность соединений. Для быстрого и легкого монтажа в распределительных шкафах рекомендуется использовать реле с креплением на DIN-рейку. Для компактных и интегрированных решений в электронных устройствах предпочтителен монтаж на печатную плату. Панельный монтаж подходит для установки реле на лицевые панели оборудования, где требуется доступ к элементам управления. Монтаж на разъем обеспечивает легкость замены и обслуживания реле. При выборе способа монтажа следует учитывать условия эксплуатации, необходимую частоту замен и удобство обслуживания.

Степень защиты:

IP40/IP20

Степень защиты реле обозначает уровень защиты устройства от проникновения твердых частиц и воды, что определяется международным стандартом IEC 60529. Значения степени защиты позволяют выбрать реле, подходящее для конкретных условий эксплуатации, обеспечивая надежность и долговечность устройства. IP20: Уровень защиты от твердых объектов диаметром более 12,5 мм и отсутствие защиты от воды. Рекомендуется для использования в сухих, пыленепроницаемых помещениях, где нет риска попадания воды. IP40: Защита от твердых объектов диаметром более 1 мм и отсутствие защиты от воды. Подходит для использования в помещениях с минимальным уровнем пыли и отсутствием влаги. IP66: Полная защита от пыли и сильных струй воды. Идеально подходит для использования в условиях с высокой запыленностью и возможным попаданием воды под давлением, например, на открытых площадках или в промышленных зонах. IP00: Отсутствие защиты от твердых объектов и воды. Используется только в строго контролируемых условиях, где исключен контакт с пылью и жидкостями, например, внутри закрытых корпусов или шкафов. IP67: Полная защита от пыли и временное погружение в воду на глубину до 1 метра. Рекомендуется для использования в условиях, где возможны кратковременные погружения в воду, например, в наружных установках или на производствах с влажной средой. IP65: Полная защита от пыли и защита от водяных струй низкого давления. Подходит для использования в условиях с умеренной запыленностью и возможным воздействием воды, например, в наружных установках или на производственных площадках. IP54: Ограниченная защита от пыли и защита от брызг воды с любого направления. Рекомендуется для использования в условиях, где присутствует умеренное количество пыли и вероятность попадания брызг воды, например, в производственных помещениях. IP30: Защита от твердых объектов диаметром более 2,5 мм и отсутствие защиты от воды. Подходит для использования в сухих, пыленепроницаемых помещениях с минимальным уровнем пыли. RT II: Специфическая степень защиты, обозначающая защиту от проникновения пыли и капель воды, равнозначная IP54. Рекомендуется для использования в условиях с умеренной запыленностью и возможным воздействием воды. IP50: Полная защита от пыли и отсутствие защиты от воды. Подходит для использования в сухих, пыленепроницаемых помещениях с высоким уровнем пыли.

Номинальный ток:

630 А

Номинальный ток — это максимальный ток, который реле может безопасно пропускать через свои контакты в течение длительного времени без перегрева или повреждения. Величина номинального тока указывается в амперах (А) и может быть различной для переменного (AC) и постоянного (DC) тока, например, AC/3 DC А. Выбор реле с подходящим номинальным током критически важен для обеспечения надежной работы устройства и предотвращения аварийных ситуаций. При замене реле следует выбирать модель с номинальным током, равным или превышающим ток нагрузки, чтобы обеспечить долговечность и безопасность системы.

Степень защиты IP:

IP40

Степень защиты IP (Ingress Protection) указывает на уровень защиты реле от проникновения твердых частиц и воды. Этот показатель состоит из двух цифр: первая цифра обозначает степень защиты от твердых объектов, вторая — от воды. Правильный выбор степени защиты гарантирует надежную работу реле в различных условиях эксплуатации, от обычных помещений до агрессивных внешних сред. IP00: Реле не защищено от проникновения твердых частиц и воды. Рекомендуется использовать только в условиях, где отсутствует риск контакта с пылью и влагой. Подходит для установки внутри закрытых корпусов. IP20: Реле защищено от проникновения твердых объектов диаметром более 12,5 мм, но не защищено от воды. Подходит для использования в сухих помещениях, где нет риска контакта с жидкостями. IP21: Реле защищено от твердых объектов диаметром более 12,5 мм и капель воды, падающих вертикально. Рекомендуется для использования в помещениях с минимальным воздействием влаги, таких как офисы и жилые помещения. IP30: Реле защищено от твердых объектов диаметром более 2,5 мм, но не защищено от воды. Подходит для использования в условиях, где возможно наличие мелких частиц, но отсутствует риск контакта с жидкостями. IP31: Реле защищено от твердых объектов диаметром более 2,5 мм и капель воды, падающих вертикально. Хорошо подходит для использования в промышленных и бытовых условиях с минимальным воздействием влаги. IP40: Реле защищено от твердых объектов диаметром более 1 мм, но не защищено от воды. Рекомендуется для использования в условиях с высокой запыленностью, но без риска контакта с жидкостями. IP54: Реле защищено от пыли в количестве, которое может нарушить работу устройства, и от брызг воды с любого направления. Подходит для использования в промышленных условиях, где возможно воздействие пыли и воды. IP65: Реле полностью защищено от пыли и от струй воды с любого направления. Рекомендуется для использования в условиях с высокой запыленностью и возможным воздействием струй воды, таких как внешние установки и промышленные помещения. IP66: Реле полностью защищено от пыли и от мощных струй воды с любого направления. Подходит для использования в экстремальных условиях, включая наружные установки и промышленные зоны с интенсивным воздействием воды. IP67: Реле полностью защищено от пыли и может выдерживать погружение в воду на глубину до 1 метра в течение 30 минут. Идеально подходит для использования в условиях, где возможно временное погружение в воду, таких как наружные установки вблизи водоемов.

Коммутируемый ток:

5 А

Коммутируемый ток — это максимальный ток, который реле способно коммутировать без повреждений или снижения производительности. Он измеряется в амперах (А). Важно учитывать коммутируемый ток при выборе реле, чтобы избежать перегрузки и потенциального выхода из строя устройства. При замене реле рекомендуется выбирать модель с таким же или большим коммутируемым током, чтобы обеспечить надежную и безопасную работу системы.

Напряжение питания:

380

Напряжение питания реле указывает на допустимый диапазон напряжений, при котором реле может корректно функционировать. Оно измеряется в вольтах постоянного тока (В DC) и может иметь допустимое отклонение, например, ± 10 % или ± 20 %. Важно выбирать реле с напряжением питания, соответствующим характеристикам вашей системы, чтобы обеспечить надежную работу устройства и избежать повреждений. При замене реле необходимо убедиться, что новое устройство имеет аналогичное или совместимое напряжение питания.

Количество контактов:

Количество контактов в реле определяет число независимых электрических цепей, которые могут быть замкнуты или разомкнуты при его срабатывании. Это свойство критично для выбора реле, так как от него зависит возможность управления несколькими цепями одновременно и сложность коммутации. Реле с одним контактом (SPST) обычно используется для простых задач, таких как включение и выключение одной цепи. Оно подходит для базовых приложений, где требуется минимальная коммутация. Реле с двумя контактами (DPST) позволяет управлять двумя независимыми цепями одновременно. Это удобно для задач, где необходимо одновременно включать или отключать два устройства или две части одной системы. Реле с тремя контактами (3PST) может управлять тремя цепями. Оно используется в более сложных системах, где требуется коммутация нескольких цепей одновременно, например, в системах автоматизации. Реле с четырьмя контактами (4PST) предоставляет возможность коммутации четырех независимых цепей. Это полезно в сложных устройствах, где требуется управление несколькими компонентами одновременно. Реле с пятью контактами (5PST) позволяет управлять пятью цепями. Оно используется в системах с высокой степенью интеграции, где необходимо контролировать множество независимых цепей. Реле с шестью контактами (6PST) обеспечивает коммутацию шести цепей. Применяется в сложных автоматизированных системах, требующих управления несколькими процессами одновременно. Реле с восемью контактами (8PST) предназначено для управления восемью цепями. Это решение для высокоинтегрированных систем, где необходимо одновременное управление множеством компонентов. Реле с десятью контактами (10PST) используется в системах с высокой плотностью коммутации, где требуется управление десятью независимыми цепями. Это позволяет значительно упростить схему управления. Реле с четырнадцатью контактами (14PST) предоставляет возможность коммутации четырнадцати цепей. Это необходимо в сложных и многофункциональных системах, требующих управления большим количеством процессов. Реле с шестьюдесятью четырьмя контактами (64PST) используется в специализированных и высокоинтегрированных системах, где требуется управление множеством независимых цепей. Это редкое и высокоспециализированное решение для сложных задач.

Количество модулей DIN:

Количество модулей DIN указывает на ширину реле в стандартных единицах DIN-модулей, что определяет его совместимость с монтажными рейками и распределительными щитами. Это свойство важно при выборе реле для установки в электрические шкафы и распределительные устройства, обеспечивая правильное размещение и подключение оборудования. Реле шириной в один модуль DIN занимает минимальное пространство на монтажной рейке. Подходит для использования в системах, где важна компактность и экономия места. Реле шириной в два модуля DIN требует больше места, но может предложить дополнительные функции или повышенную мощность. Рекомендуется для систем, где необходимо большее количество контактов или дополнительная защита. Реле шириной в три модуля DIN предоставляет больше возможностей для подключения и управления, что делает его подходящим для более сложных систем автоматизации и управления. Реле шириной в четыре модуля DIN обеспечивает ещё большее количество функциональных возможностей и контактов, что делает его идеальным для крупных систем с высокой нагрузкой. Реле шириной в шесть модулей DIN используется в крупных системах, требующих значительного количества подключений и функций. Подходит для промышленных приложений с высокими требованиями к управлению и защите. Реле шириной в девять модулей DIN занимает значительное пространство и обеспечивает максимальные возможности подключения и управления. Рекомендуется для самых крупных и сложных систем автоматизации. Реле шириной в 1.5 модуля DIN предлагает компромисс между компактностью и функциональностью, подходя для систем, где требуется немного больше возможностей, чем у стандартного одного модуля. Реле шириной в 2.5 модуля DIN предоставляет дополнительное пространство для подключения и функций, оставаясь при этом достаточно компактным для умеренных систем автоматизации. Реле шириной в пять модулей DIN балансирует между компактностью и функциональностью, предлагая значительное количество возможностей для подключения и управления. Реле шириной в 4.5 модуля DIN обеспечивает промежуточный вариант между четырьмя и пятью модулями, предлагая дополнительные возможности при сохранении относительной компактности.

Диапазон измерения тока:

63-630 А

Диапазон измерения тока для реле обозначает предельные значения тока, которые устройство может корректно измерять и контролировать. Этот параметр, выражаемый в амперах (А), критически важен для обеспечения надежной работы реле в заданных условиях эксплуатации. Выбор реле с подходящим диапазоном измерения тока зависит от максимального и минимального тока, который будет проходить через реле в вашей системе. Неправильный выбор диапазона может привести к некорректной работе устройства или его повреждению. При замене реле убедитесь, что новое устройство имеет аналогичный или более широкий диапазон измерения тока, чтобы избежать проблем с совместимостью и надежностью работы системы.

Количество НЗ контактов:

Количество НЗ контактов (нормально замкнутых контактов) в реле указывает на количество контактов, которые находятся в замкнутом состоянии, когда реле неактивно. Это свойство важно для определения схемы подключения и функциональности реле в различных электрических цепях. Нормально замкнутые контакты используются для поддержания цепи замкнутой до тех пор, пока реле не активируется, что размыкает контакт и разрывает цепь. Реле с нулевым количеством НЗ контактов не имеет нормально замкнутых контактов, что означает, что оно не может поддерживать цепь замкнутой в неактивном состоянии. Это подходит для схем, где требуется только нормально разомкнутые контакты. Реле с одним НЗ контактом имеет один нормально замкнутый контакт, который размыкается при активации реле. Это полезно для простых схем, где требуется размыкание одной цепи при срабатывании реле. Реле с двумя НЗ контактами имеет два нормально замкнутых контакта. Это позволяет управлять двумя независимыми цепями, размыкая их при активации реле. Такое реле подходит для более сложных схем управления. Реле с тремя НЗ контактами имеет три нормально замкнутых контакта, что позволяет размыкать три независимые цепи при активации реле. Это полезно в более сложных системах, требующих многоканального управления. Реле с четырьмя НЗ контактами имеет четыре нормально замкнутых контакта, что позволяет размыкать четыре независимые цепи при активации реле. Это подходит для сложных систем с множеством управляющих цепей. Реле с пятью НЗ контактами имеет пять нормально замкнутых контактов, что позволяет размыкать пять независимых цепей при активации реле. Это используется в системах с высокими требованиями к управлению множеством цепей. Реле с шестью НЗ контактами имеет шесть нормально замкнутых контактов, что позволяет размыкать шесть независимых цепей при активации реле. Это подходит для очень сложных систем управления. Реле с восемью НЗ контактами имеет восемь нормально замкнутых контактов, что позволяет размыкать восемь независимых цепей при активации реле. Это используется в самых сложных системах с множеством управляющих цепей.

Количество НО контактов:

Количество НО (нормально открытых) контактов у реле указывает, сколько независимых электрических цепей может быть замкнуто при срабатывании реле. НО контакты остаются разомкнутыми в нормальном состоянии и замыкаются при активации реле, что позволяет управлять подключением нагрузки к источнику питания. Реле без НО контактов не может замыкать цепи при активации и используется в специфических приложениях, где нужны только нормально замкнутые (НЗ) контакты или другие функции. Реле с одним НО контактом подходит для простых задач, где требуется управление одной цепью, например, включение или выключение одного устройства. Реле с двумя НО контактами позволяет управлять двумя независимыми цепями, что полезно для более сложных задач автоматизации с несколькими нагрузками. Реле с тремя НО контактами обеспечивает возможность управления тремя независимыми цепями, что увеличивает его гибкость в сложных схемах. Реле с четырьмя НО контактами подходит для управления множественными цепями в системах автоматизации, где требуется высокая степень контроля. Реле с пятью НО контактами используется в сложных системах, требующих управления несколькими независимыми цепями одновременно, обеспечивая большую функциональность. Реле с шестью НО контактами предназначено для высокоинтегрированных систем, где необходимо управлять большим количеством цепей. Реле с семью НО контактами используется в специализированных приложениях, где требуется управление семью независимыми цепями, часто в промышленных автоматизированных системах. Реле с восемью НО контактами идеально подходит для сложных систем управления и автоматизации, где требуется высокий уровень контроля над множественными цепями. Реле с пятнадцатью НО контактами предназначено для высокоинтегрированных и сложных систем, где необходимо управление большим количеством независимых цепей, обеспечивая максимальную гибкость и контроль.

Климатическое исполнение:

УХЛ4

Климатическое исполнение реле определяет условия окружающей среды, в которых устройство может работать без снижения своих характеристик и надежности. Это свойство учитывает такие факторы, как температура, влажность, запыленность и наличие агрессивных веществ. Выбор соответствующего климатического исполнения важен для обеспечения долговечности и правильной работы реле в конкретных условиях эксплуатации. УХЛ4: Предназначено для эксплуатации в умеренном и холодном климате в помещениях с искусственно регулируемыми климатическими условиями. Рекомендуется для использования в отапливаемых или кондиционируемых помещениях, где температура не опускается ниже -10°C и не поднимается выше +40°C. УХЛ3: Разработано для работы в умеренном и холодном климате, в помещениях без искусственного регулирования климатических условий. Подходит для неотапливаемых помещений, где температура может колебаться от -40°C до +40°C. О1/О4: Обозначает оборудование для эксплуатации на открытом воздухе в районах с умеренным климатом (О1) и в условиях холодного климата (О4). Рекомендуется для наружного монтажа, где температура может варьироваться от -40°C до +40°C для О1 и от -60°C до +40°C для О4. УХЛ1: Подходит для эксплуатации в умеренном и холодном климате, в помещениях с искусственно регулируемыми климатическими условиями. Оптимально для использования в отапливаемых зданиях, где температура не опускается ниже -10°C и не поднимается выше +40°C. У1/УХЛ1/УХЛ3: Универсальное исполнение, подходящее для использования в различных климатических условиях. У1 предназначено для умеренного климата, УХЛ1 для умеренного и холодного климата в контролируемых условиях, УХЛ3 для неотапливаемых помещений в умеренном и холодном климате. Это исполнение обеспечивает гибкость и широкие возможности применения. У1: Предназначено для эксплуатации в умеренном климате, в помещениях с искусственно регулируемыми климатическими условиями. Рекомендуется для использования в отапливаемых или кондиционируемых помещениях, где температура не опускается ниже -10°C и не поднимается выше +40°C. УХЛ3.1: Разработано для работы в умеренном и холодном климате в помещениях с ограниченным контролем климатических условий. Подходит для использования в неотапливаемых помещениях, где температура может колебаться от -40°C до +40°C, но с дополнительными требованиями к влажности и запыленности. М1/О5: Оборудование для эксплуатации в морском климате (М1) и на открытом воздухе в условиях холодного климата (О5). М1 используется на морских судах и прибрежных сооружениях, где температура варьируется от -30°C до +45°C, О5 предназначено для холодного климата с температурой от -60°C до +40°C. У2.1: Подходит для эксплуатации в умеренном климате в условиях повышенной влажности. Рекомендуется для использования в помещениях с высокой влажностью, таких как подвалы или промышленные объекты, где температура не опускается ниже -10°C и не поднимается выше +35°C. ХЛ1: Предназначено для эксплуатации в холодном климате в помещениях с искусственно регулируемыми климатическими условиями. Рекомендуется для использования в отапливаемых помещениях, где температура не опускается ниже -60°C и не поднимается выше +40°C.

Диапазон выдержек времени:

0-600

Диапазон выдержек времени для реле определяет интервал времени, в течение которого реле может задерживать свое срабатывание. Это свойство критически важно для точного управления временными процессами в различных приложениях, таких как автоматизация, контроль и защита оборудования. В зависимости от модели реле, диапазон может варьироваться от секунд до нескольких дней или даже года. При выборе реле необходимо учитывать требуемый временной интервал для конкретного применения, чтобы обеспечить надежную и эффективную работу системы. Замена реле на модель с неподходящим диапазоном выдержек времени может привести к неправильному функционированию или отказу системы.

Диапазон рабочих температур:

от -35 до +55

Диапазон рабочих температур реле указывает на температурные пределы, в которых устройство может функционировать корректно и надежно. Этот параметр критически важен для обеспечения стабильной работы реле в различных климатических условиях и при разных температурных режимах эксплуатации. Неправильный выбор диапазона рабочих температур может привести к сбоям в работе реле, сокращению его срока службы или полному выходу из строя. При выборе реле следует учитывать условия эксплуатации и выбирать устройства с диапазоном рабочих температур, соответствующим предполагаемым условиям. В случае замены реле необходимо удостовериться, что новое реле имеет такой же или более широкий диапазон рабочих температур, чтобы избежать потенциальных проблем в работе оборудования.

Количество переключающих контактов:

Количество переключающих контактов указывает на число независимых электрических цепей, которые могут быть замкнуты или разомкнуты реле. Это важный параметр, определяющий функциональные возможности реле и его способность управлять различными нагрузками. Реле без переключающих контактов. Такое реле используется только для коммутации, не изменяя состояния цепи. Рекомендуется для простых задач, где не требуется переключение между состояниями. Одноконтактное реле. Имеет один переключающий контакт, позволяющий управлять одной цепью. Подходит для простых схем, где требуется управление одной нагрузкой. Двухконтактное реле. Имеет два независимых переключающих контакта, что позволяет управлять двумя отдельными цепями. Рекомендуется для более сложных схем, требующих управления несколькими нагрузками. Трехконтактное реле. Предоставляет три переключающих контакта, обеспечивая возможность управления тремя независимыми цепями. Идеально для систем, где требуется высокая степень контроля над несколькими нагрузками. Четырехконтактное реле. Имеет четыре переключающих контакта, что позволяет управлять четырьмя независимыми цепями. Используется в сложных схемах с множеством управляемых нагрузок. Пятиконтактное реле. Обеспечивает пять переключающих контактов, позволяя управлять пятью независимыми цепями. Подходит для многофункциональных систем с высоким уровнем контроля. Шестиконтактное реле. Имеет шесть переключающих контактов, что дает возможность управления шестью независимыми цепями. Рекомендуется для очень сложных схем, требующих множественного управления. Семиконтактное реле. Обеспечивает семь переключающих контактов, позволяя управлять семью независимыми цепями. Используется в высоко интегрированных системах с множеством управляемых нагрузок. Восьмиконтактное реле. Имеет восемь переключающих контактов, что позволяет управлять восемью независимыми цепями. Подходит для самых сложных и многозадачных систем. Реле с половинным контактом. Особый тип реле, который может переключать одну цепь с двумя состояниями. Используется в специфических приложениях, где требуется гибкость в управлении одной нагрузкой с двумя различными состояниями.

Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц:

380 В

Номинальное напряжение питания цепи управления Us переменного тока AC при 50 Гц указывает на стандартное напряжение, необходимое для корректной работы реле при частоте 50 Гц. Это значение измеряется в вольтах (В) и критически важно для обеспечения стабильной и надежной работы устройства. Неправильный выбор напряжения может привести к некорректной работе или повреждению реле. При замене реле следует строго соблюдать номинальные параметры напряжения, указанные производителем, чтобы избежать сбоев в работе системы управления.

Характеристики

Номинальная мощность

0.05 кВА

Модуль измерения тока

Да

Номинальный рабочий ток Ie

63...630 А

Модуль измерения напряжения

Да

Номинальная рабочая частота

45...55 Гц

Диапазон измерения напряжения

270-470 В

Вход для подключения термистора

Нет

Вход для обнаружения замыкания на землю

Нет

Вход для аналогового датчика температуры

Нет

Номинальное рабочее напряжение Ue переменного тока AC 50 Гц

380 В
