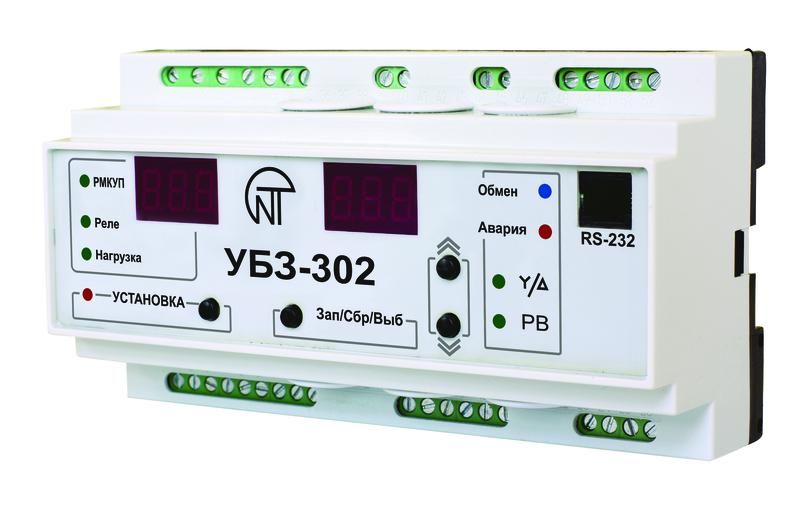

Универсальный блок защиты УБЗ-302 - 3425603302 НовАтек-Электро

Универсальный блок защиты УБЗ-302 от НовАтек-Электро - это трёхфазное реле тока и напряжения с индикацией, предназначенное для защиты оборудования от аварийных режимов. Артикул 3425603302 устанавливается на DIN-рейку и применяется в системах управления насосами, вентиляторами, компрессорами и других трёхфазных нагрузках.

Назначение и область применения

Универсальный блок защиты УБЗ-302 контролирует три основных параметра: ток, напряжение и частоту в трёхфазной сети. Он защищает оборудование от таких отказов, как перегрузка, перекос фаз, исчезновение одной из фаз, повышенное или сниженное напряжение. Применяется в системах отопления, вентиляции, водоснабжения, кондиционирования, а также в промышленной автоматике - например, для защиты асинхронных двигателей насосов, конвейеров и компрессоров.

Технические характеристики

• Напряжение питания: 380 В переменного тока (AC)
• Номинальный ток: 16 А - максимальный ток, который устройство может коммутировать и контролировать
• Количество фаз: 3 - работает только в трёхфазных сетях
• Количество переключающих контактов: 3 - выходные контакты для управления внешним оборудованием
• Индикация: есть - светодиоды показывают состояние защиты и наличие напряжения
• Диапазон выдержек времени: 0–600 секунд - можно задать время срабатывания после обнаружения аварии
• Модуль измерения тока: да - внутренние датчики контролируют реальное потребление
• Модуль измерения напряжения: да - отслеживает уровень напряжения по каждой фазе
• Частота: 45–55 Гц - совместим с сетями стандарта 50 Гц
• Мощность: 0,05 кВА - минимальное энергопотребление устройства
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ3.1 - рассчитан на работу в помещениях с умеренным и холодным климатом
• Рабочий температурный диапазон: от –35 C до +55 C
• Способ монтажа: на DIN-рейку шириной 35 мм
• Количество модулей DIN: 9 - занимает 9 единиц ширины рейки
• Тип подключения: винтовые клеммы - требует затяжки отверткой

Совместимость и монтаж

Универсальный блок защиты УБЗ-302 устанавливается на стандартную DIN-рейку типа TS35. Подключение проводов осуществляется через винтовые клеммы - рекомендуется использовать жилы сечением до 2,5 мм2. Для надёжной работы важно правильно подключить все три фазы и ноль (если требуется). Контакты реле позволяют управлять внешними контактными аппаратами - например, магнитными пускателями. Обязательно соблюдайте полярность при подключении цепей управления.

Безопасность и стандарты

УБЗ-302 соответствует требованиям к устройствам защиты электродвигателей по ГОСТ Р МЭК 60947-4-1. Отсутствие сертификата ATEX делает его непригодным для взрывоопасных сред. IP40 не обеспечивает защиту от брызг и пыли - установка допускается только внутри щитов или закрытых корпусов.

Преимущества

• Объединяет функции реле тока и напряжения в одном устройстве - снижает количество элементов в щите
• Настройка времени срабатывания от 0 до 600 секунд позволяет адаптировать реакцию под тип нагрузки
• Индикация состояния упрощает диагностику - сразу видно, что вызвало срабатывание
• Широкий диапазон температур позволяет применять в неотапливаемых помещениях зимой
• Поддерживает стандартную DIN-рейку - легко заменяется аналогичными устройствами

Ограничения применения

• Не предназначена для однофазных сетей - работает только с 380 В трёхфазного переменного тока
• IP40 не защищает от влаги - нельзя устанавливать вне электрощита или в сырых местах
• Максимальный коммутируемый ток - 16 А; для больших нагрузок требуется использование внешнего контактора
• Не имеет функции самоблокировки - после снятия аварии необходимо вручную сбросить защиту
• Не подходит для взрывоопасных зон - отсутствуют взрывозащита и сертификация ATEX/IECEx

Примеры использования

• Защита двигателя циркуляционного насоса в системе отопления - предотвращает перегрев при заклинивании крыльчатки
• Контроль воздушного компрессора - отключает питание при проседании напряжения ниже 320 В
• Автоматизация системы вентиляции - отключает вентилятор при обрыве фазы
• Щит управления лифтовым механизмом - используется как дополнительная защита от перекоса фаз

Практические советы

• При установке проверьте соответствие номинала тока нагрузки - не превышайте 16 А. Для более мощных двигателей используйте УБЗ-302 вместе с магнитным пускателем
• Выставляйте время срабатывания в зависимости от характера нагрузки: для насосов - 5–30 сек, для двигателей с высоким пусковым током - 60–120 сек
• Проверяйте правильность подключения фаз - неверная расстановка может привести к ложному срабатыванию
• При первом запуске наблюдайте за индикацией: если горят красные LED - проверьте напряжение и ток по фазам
• Не забывайте про регламентную проверку: каждые 6 месяцев осмотрите клеммы на окисление и плотность затяжки
