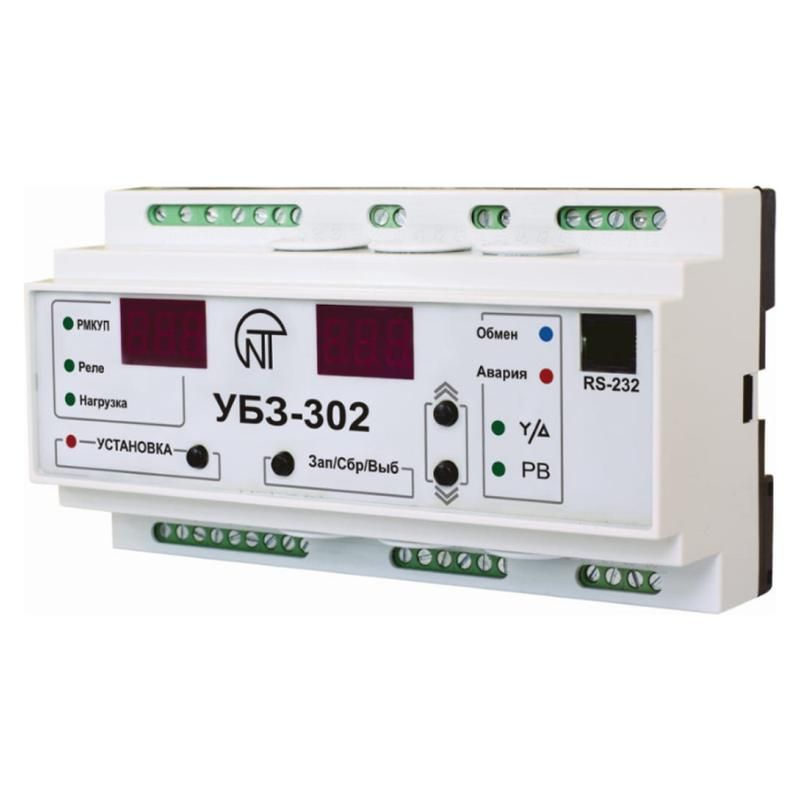

Блок защиты УБЗ-302 - это универсальное реле тока с интеллектуальной защитой для трёхфазных двигателей мощностью 25–30 кВт, совместимое с системой NT Cloud. Обеспечивает контроль тока, напряжения, температуры и утечек на землю через Modbus, монтируется на DIN-рейку. Артикул 3425603302-100.

Назначение и область применения

Блок защиты УБЗ-302 предназначен для защиты трёхфазных асинхронных электродвигателей от аварийных режимов: перегрузки, перекоса фаз, обрыва фазы, перегрева и утечек тока на землю. Подходит для установки в системах отопления, вентиляции, водоснабжения, кондиционирования, на насосных станциях, компрессорах и других объектах с высокими требованиями к надёжности. Интегрируется в АСУ ТП и системы диспетчеризации благодаря интерфейсу Modbus.

Технические характеристики

• Номинальное рабочее напряжение: 380–400 В переменного тока
• Напряжение питания устройства: 230 В (отдельный источник)
• Частота сети: 50–65 Гц
• Номинальный и коммутируемый ток: 16 А
• Защита от утечек на землю: да, с использованием внешнего дифференциального трансформатора
• Измерение тока: встроенный модуль, поддержка внешних трансформаторов тока до 315 кВт
• Измерение напряжения: встроенный модуль
• Подключение термистора и аналогового датчика температуры: да
• Диапазон выдержек времени: 0–600 секунд (настраивается)
• Количество переключающих контактов: 3 (NO/NC)
• Аналоговые входы: 2 (для датчиков температуры или других сигналов)
• Индикация: светодиоды состояния (защита, работа, авария)
• Мощность потребления: 0,05 кВА
• Степень защиты: IP20 (не предназначено для открытых площадок)
• Климатическое исполнение: УХЛ3.1 (работает при температурах от -35C до +55C)
• Количество модулей DIN: 9
• Тип подключения: винтовые клеммы

Совместимость и монтаж

Блок защиты УБЗ-302 монтируется на стандартную DIN-рейку 35 мм. Для работы требуется внешнее питание 230 В и подключение трёх фаз нагрузки. Для защиты двигателей мощностью выше 30 кВт используются внешние трансформаторы тока (до 315 кВт). К датчику температуры можно подключить как термистор NTC, так и аналоговый датчик (например, Pt100). Интерфейс Modbus RTU позволяет подключать устройство к контроллерам, SCADA-системам и облачным платформам NT Cloud. Все провода подключаются через винтовые клеммы - требует периодической проверки затяжки.

Безопасность и стандарты

УБЗ-302 соответствует требованиям безопасности для оборудования класса IP20 и климатического исполнения УХЛ3.1. Защита от утечек на землю реализуется через внешний дифференциальный трансформатор - сам блок не является самостоятельным УЗО, но обеспечивает функциональную защиту при правильном подборе и подключении Т/Т. Применяется в соответствии с ПУЭ и ГОСТ Р 50030.5.1.

Преимущества

• Объединяет несколько функций защиты в одном устройстве: ток, напряжение, температура, утечка на землю
• Гибкая настройка временных задержек - предотвращает ложные срабатывания при пуске двигателя
• Поддержка Modbus - легко интегрируется в современные системы управления
• Возможность подключения двух типов датчиков температуры - гибкость при замене или модернизации
• Высокая точность измерения за счёт встроенного аналого-цифрового преобразователя
• Яркая индикация состояния - быстрое определение причины отказа

Ограничения применения

• Не работает без внешнего источника питания 230 В - нельзя использовать как автономное устройство
• IP20 - запрещена установка во влажных, пыльных или наружных условиях без корпуса
• Не защищает от короткого замыкания - требует обязательной установки автоматических выключателей перед ним
• Для двигателей более 30 кВт обязательно использование внешних трансформаторов тока - увеличивает стоимость и сложность монтажа
• Не имеет встроенного дифференциального трансформатора - его необходимо приобрести отдельно

Примеры использования

• Насосная станция водоснабжения: защита насоса 30 кВт от перегрева и перекоса фаз
• Вентилятор приточно-вытяжной установки: контроль температуры обмоток и утечек на корпус
• Компрессор холодильной установки: интеграция в систему NT Cloud для удалённого мониторинга
• Циркулярный станок: управление пуском и защита от заклинивания через анализ тока и температуры

Практические советы

• Выбирайте трансформатор тока с коэффициентом, соответствующим максимальному току двигателя - для 30 кВт обычно используется 50/5 А или 100/5 А
• Проверьте посадочные размеры: УБЗ-302 занимает 9 модулей DIN - убедитесь, что есть место на рейке
• При подключении термистора используйте экранированный кабель - снижает влияние помех
• Настройте время выдержки на 5–10 секунд для двигателей с высоким пусковым током - это исключит ложные отключения
• Для работы с NT Cloud убедитесь, что адрес Modbus не конфликтует с другими устройствами в сети
• После монтажа проведите тестовое срабатывание по утечке - имитируйте ток 30 мА через тестовый резистор
