Автомат защиты электродвигателей AZD-M (исп.1 (10-59.5 А) микропроцессорный защита трехфазных двигателей мощностью до 30кВт (с транс. тока более 30кВт) USB порт. 3х400/230+N 2х8А 2х1P IP20) F&F EA05.004.001 Евроавтоматика

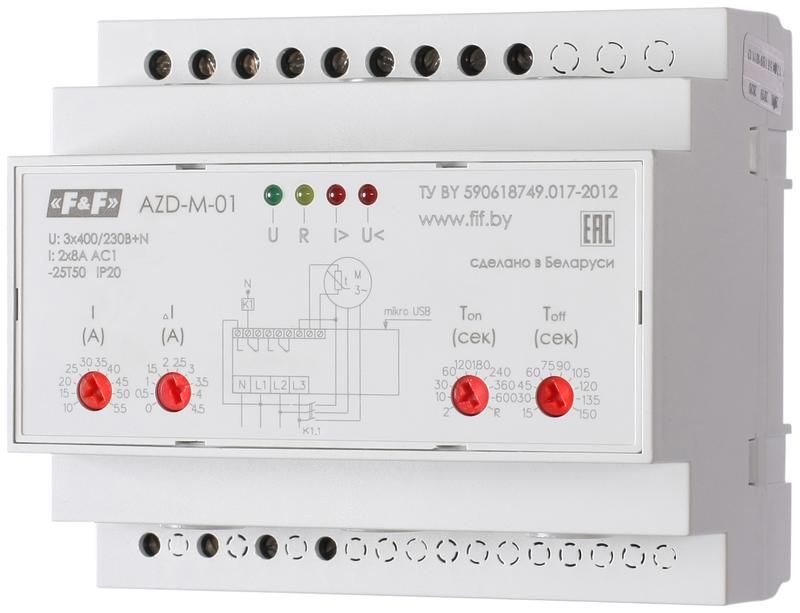

Автомат защиты электродвигателей AZD-M-01 от Евроавтоматика - это реле защиты для трёхфазных двигателей мощностью до 30 кВт, обеспечивающее комплексную защиту от перегрузок, обрывов фаз, перепадов напряжения и перегрева. Устройство монтируется на DIN-рейку, имеет USB-порт для настройки и работает в сети 3×400/230 В+N. Артикул ea05.004.001.

Назначение и область применения

Автомат защиты электродвигателей AZD-M-01 предназначен для постоянного мониторинга параметров трёхфазных электродвигателей и автоматического отключения при аварийных состояниях. Подходит для защиты асинхронных двигателей, насосов, компрессоров, конвейеров, вентиляторов и других промышленных установок, работающих от сети 3×400/230 В+N. Применяется в машиностроении, пищевой промышленности, ЖКХ, водоснабжении и на объектах с высокими требованиями к надёжности оборудования.

Технические характеристики

• Род тока: переменный (AC), 50 Гц
• Напряжение питания: 3×400 / 3×230 В + N
• Номинальный ток: 3 А (для внутренней схемы)
• Коммутируемый ток контактов: 8 А
• Диапазон измеряемых токов: 10–59,5 А (через внешние трансформаторы тока)
• Защита двигателей: до 30 кВт (при использовании собственных трансформаторов); выше 30 кВт - с внешними ТТ
• Количество переключающих контактов: 2 (2NO/NC - два нормально открытых и два нормально замкнутых)
• Измерение тока: да (с внешними трансформаторами тока)
• Измерение напряжения: да
• Индикация: светодиоды показывают тип отказа (перегрузка, обрыв фазы, перенапряжение и др.)
• Способ монтажа: на DIN-рейку (6 модулей)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг
• Климатическое исполнение: УХЛ4 - для эксплуатации в помещениях с умеренным и холодным климатом
• Диапазон температур: от -25 C до +50 C
• Поддержка термистора: есть (для контроля температуры двигателя)
• USB-порт: для подключения к ПК - настройка параметров, просмотр истории событий
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Автомат защиты электродвигателей AZD-M-01 устанавливается на стандартную DIN-рейку шириной 35 мм. Для работы с двигателями мощностью более 30 кВт требуется подключение внешних трансформаторов тока (ТТ) с коэффициентом преобразования, соответствующим току двигателя. Контакты 2NO/NC (по 8 А) подключаются последовательно в цепь управления контактором. Для точного контроля температуры двигателя используется вход для подключения термистора PT100. USB-порт позволяет подключить устройство к ПК через обычный micro-USB кабель - для первичной настройки, диагностики и экспорта журналов аварий.

Безопасность и стандарты

Устройство соответствует техническим условиям ТУ BY 590618749.027-2017. Защита IP20 исключает случайный контакт с токоведущими частями, но не обеспечивает герметичность - не применяйте в сырых, пыльных или наружных условиях. Предусмотрена функция предпускового контроля изоляции обмоток - предотвращает запуск двигателя при повреждённой изоляции, что снижает риск короткого замыкания.

Преимущества

• Комплексная защита: 9 типов аварийных ситуаций, включая асимметрию токов и напряжений, которые часто игнорируют базовые тепловые реле
• Визуальная индикация: сразу видно причину отключения - экономит время на диагностике
• Настройка через USB: можно задать пороги срабатывания, временные задержки, режимы самовозврата - без специальных программаторов
• Поддержка термистора: точный контроль перегрева двигателя, особенно важен для длительно работающих систем
• Автоматический возврат: после устранения причины отключения устройство само включает двигатель - минимизирует простои

Ограничения применения

• Не предназначено для работы вне помещений - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды
• Требует внешних трансформаторов тока для двигателей свыше 30 кВт - не является самостоятельным решением для крупных установок
• Не поддерживает протоколы связи (Modbus, Profibus) - управление возможно только через дискретные выходы и USB
• Работает только с сетью 3×400/230 В+N - несовместим с однофазными или DC-системами
• Температурный диапазон ограничен: не рекомендуется использовать в неотапливаемых зонах ниже -25 C

Примеры использования

• Насосная станция: защита от сухого хода, перегрузки и обрыва фазы
• Конвейерная линия: предотвращение поломки привода при заклинивании роликов
• Вентиляционный агрегат: контроль перегрева и асимметрии токов при долгой работе
• Компрессор: отключение при падении напряжения и перегрузке во время запуска
• Цеховой станок: предпусковая проверка изоляции перед включением

Практические советы

• Выбирайте трансформаторы тока с номиналом, совпадающим с максимальным рабочим током двигателя - не используйте ТТ с меньшим диапазоном
• При подключении термистора убедитесь, что он установлен на корпусе двигателя в месте с наибольшей теплоёмкостью - обычно около подшипника
• Для настройки через USB используйте официальное ПО от Евроавтоматика - скачивается с сайта производителя
• Не забывайте про посадочный размер DIN-рейки - устройство занимает 6 модулей; заранее планируйте место в щите
• Проверьте полярность подключения фаз - неверное чередование вызывает ложные срабатывания при асимметрии напряжений
• После первого запуска проведите тестовое отключение - имитируйте обрыв фазы, чтобы убедиться в правильной реакции устройства
