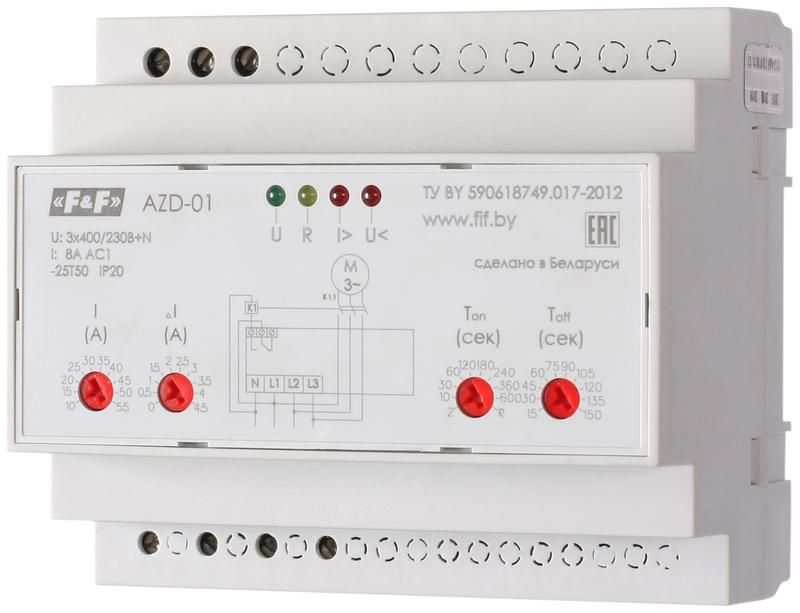

Автомат защиты электродвигателей AZD (исп.1 (10-59.5 А)микропроцессорный защита трехфазных двигателей мощностью до 30кВт (с транс. тока более 3х400/230+N 8А 1P IP20) F&F EA05.004.002 Евроавтоматика

Автомат защиты электродвигателей Евроавтоматика ea05.004.002 - микропроцессорное реле для защиты трёхфазных двигателей мощностью до 30 кВт. Устанавливается на DIN-рейку, обеспечивает комплексную защиту от перегрузок, обрывов фаз, перепадов напряжения и других аварийных режимов. Подходит для промышленных систем с питанием 3×400/230 В+N.

Назначение и область применения

Автомат защиты электродвигателей Евроавтоматика ea05.004.002 предназначен для постоянного мониторинга параметров трёхфазных электродвигателей и отключения питания при возникновении аварийных ситуаций. Применяется в системах с асинхронными двигателями, насосами, компрессорами, конвейерами, вентиляционным оборудованием и другими установками, работающими от сети 3×400/230 В+N, частотой 50 Гц.

Технические характеристики

• Тип устройства: микропроцессорное реле защиты электродвигателя
• Номинальный ток: 8 А (ток через контактную группу)
• Диапазон измеряемых токов: 10–59,5 А (через внешние трансформаторы тока)
• Напряжение питания: 3×400 / 3×230 В + N (трёхфазное с нулём)
• Частота: 50 Гц
• Количество фаз: 3
• Тип тока: переменный (AC)
• Количество переключающих контактов: 1 НО (нормально открытый) + 1 НЗ (нормально закрытый), 8 А
• Индикация: светодиоды показывают тип аварии (перегрузка, обрыв фазы, перенапряжение и др.)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и брызг)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Габариты: 6 модулей DIN
• Климатическое исполнение: УХЛ4 (работает при температуре от -25C до +50C)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Автомат защиты электродвигателей Евроавтоматика ea05.004.002 монтируется на стандартную DIN-рейку. Для работы с двигателями мощностью выше 30 кВт требуется подключение внешних трансформаторов тока - устройство само не рассчитано на прямое подключение больших токов. Контакты 1НО/1НЗ используются для управления контактором или пускателем: при аварии они размыкают цепь управления, отключая двигатель. После устранения причины аварии и восстановления нормального напряжения - реле включает двигатель автоматически.

Безопасность и стандарты

Устройство соответствует требованиям ТУ BY 590618749.027-2017. Защита IP20 исключает случайный доступ к токоведущим частям, но не защищает от попадания воды, пыли или агрессивных сред. Не предназначено для установки вне помещений или в условиях высокой запылённости. Работает в рамках допустимого температурного диапазона - не используйте в местах с перегревом или холодом ниже -25C.

Преимущества

• Комплексная защита: отслеживает ток, напряжение, асимметрию, перегрев - все основные аварии в одном устройстве
• Автоматический сброс: после устранения неисправности реле возвращает питание без участия оператора
• Ясная индикация: каждый тип отказа имеет собственный световой сигнал - ускоряет диагностику
• Высокая точность: микропроцессорная система минимизирует ложные срабатывания
• Универсальный монтаж: совместим со всеми шкафами с DIN-рейкой

Ограничения применения

• Не работает без внешних трансформаторов тока при мощностях выше 30 кВт - требует дополнительного оборудования
• IP20 - нельзя использовать во влажных, пыльных или агрессивных средах (например, на открытом воздухе, в цехах с брызгами масла или водой)
• Не регулируется пользователем: пороги срабатывания заданы заводом, нельзя изменить чувствительность
• Поддерживает только переменный ток 50 Гц - несовместим с частотными преобразователями или DC-системами
• Не является автоматическим выключателем - не защищает от КЗ напрямую, а лишь через управление контактором

Примеры использования

• Защита насосов в системах водоснабжения - предотвращает сухой ход и перегрузку
• Контроль двигателей конвейеров на пищевых производствах - отключает при заклинивании
• Обеспечение безопасности вентиляторов в HVAC-системах - реагирует на перепады напряжения
• Защита компрессоров в холодильных установках - предотвращает перегрев и обрыв фаз

Практические советы

• Выбирайте трансформаторы тока с коэффициентом, соответствующим номинальному току двигателя - проверьте соответствие диапазону 10–59,5 А
• Проверяйте правильность подключения нулевого провода - от него зависит стабильность измерения напряжения
• Не устанавливайте рядом с источниками тепла - превышение +50C вызывает сбои в работе
• При первом запуске - наблюдайте за индикацией: если горят LED-индикаторы сразу после включения, проверьте подключение трансформаторов и фаз
• Для обслуживания - отключите питание перед снятием с рейки; устройство не имеет механических элементов для настройки
