Универсальный блок защиты УБЗ-302-01 - 3425603302-01 НовАтек-Электро

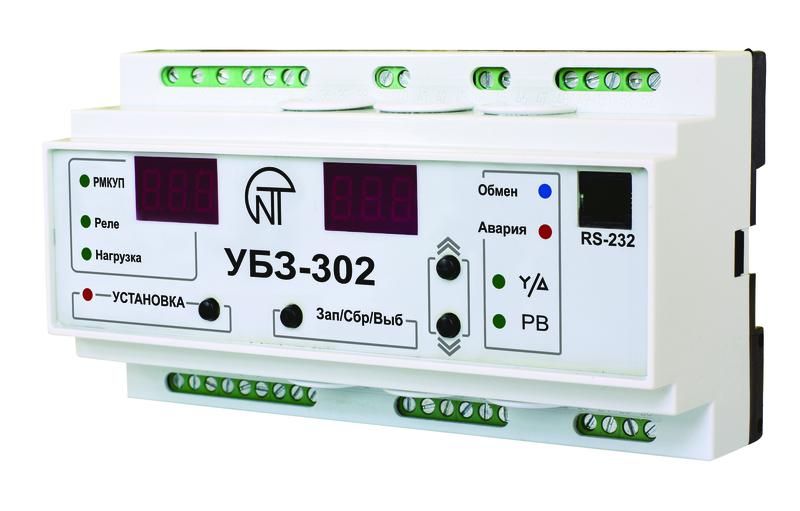

Блок защиты УБЗ-302-01 от НовАтек-Электро - устройство для защиты двухскоростных лифтовых электродвигателей от перегрузок, перекоса фаз, утечек тока и других аварийных ситуаций. Поддерживает Modbus, совместим с системой NT Cloud, оснащён встроенными трансформаторами тока для двигателей 25–30 кВт и возможностью подключения внешних ТТ до 315 кВт.

Назначение и область применения

УБЗ-302-01 защищает асинхронные двигатели двухскоростных лифтов, обеспечивая контроль тока, напряжения и состояния изоляции. Применяется в системах вертикального транспорта, где важна надёжность и точность диагностики. Также подходит для других объектов с двухобмоточными двигателями: эскалаторы, грузовые подъёмники, насосные станции.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока, 50 Гц
• Номинальный ток устройства: 16 А
• Встроенные трансформаторы тока: поддерживают двигатели 25–30 кВт
• Подключение внешних трансформаторов тока: до 315 кВт
• Питание цепи управления: 100–230 В AC
• Количество переключающих контактов: 3 (нормально разомкнутые)
• Диапазон выдержек времени: 0–600 секунд (настраивается)
• Аналоговые входы: 2 шт. (включая вход для термистора температуры)
• Обнаружение замыкания на землю: да
• Измерение напряжения и тока: встроенные модули
• Степень защиты: IP20 (защита от прикосновения, но не от пыли и воды)
• Способ монтажа: на DIN-рейку, занимает 9 модулей
• Климатическое исполнение: УХЛ3.1 (работает при температуре от -35C до +55C)
• Потребляемая мощность: 0,05 кВА
• Интерфейсы: Modbus RTU (для связи с автоматизированными системами)
• Индикация: светодиоды состояния (перегрузка, КЗ, земля, температура)

Совместимость и монтаж

УБЗ-302-01 устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение проводов - винтовое, сечением до 2,5 мм2. Для работы с двигателями выше 30 кВт необходимо использовать внешние трансформаторы тока, которые подключаются к соответствующим входам. Устройство совместимо с платформой NT Cloud - позволяет удалённо получать данные о состоянии двигателя, настраивать пороги защиты и получать оповещения об авариях через Modbus RTU. Для подключения к сети управления требуется источник питания 100–230 В.

Безопасность и стандарты

УБЗ-302-01 соответствует требованиям безопасности для электрооборудования в условиях промышленной эксплуатации. Защита от замыкания на землю и контроль сопротивления изоляции обеспечивают соответствие нормам ПУЭ. Температурный диапазон (-35…+55 C) и класс защиты IP20 позволяют применять устройство в закрытых помещениях с контролируемым микроклиматом, включая машинные отделения лифтов.

Преимущества

• Встроенные трансформаторы тока исключают необходимость внешнего оборудования для двигателей до 30 кВт
• Поддержка внешних ТТ расширяет возможности до 315 кВт - один блок покрывает большую часть лифтовых установок
• Контроль изоляции и температуры снижает риск скрытых отказов
• Modbus и NT Cloud позволяют интегрировать защиту в современные системы мониторинга
• Гибкая настройка временных задержек предотвращает ложные срабатывания при пуске

Ограничения применения

• Не предназначена для работы в открытых, сырых или пыльных средах - степень защиты IP20 требует установки в щите
• Не поддерживает питание от постоянного тока - только переменный 50 Гц
• Встроенные ТТ работают только с токами, соответствующими двигателям 25–30 кВт; для меньших или больших мощностей нужны внешние преобразователи
• Температурный диапазон ограничен - не рекомендуется использование ниже -35 C или выше +55 C
• Не имеет встроенного резервного питания - при отключении основного питания теряет связь с NT Cloud

Примеры использования

• Защита двухобмоточного двигателя лифта 22 кВт - используется встроенные ТТ, подключены термистор и земляной вход
• Контроль двигателя 200 кВт в грузовом лифте - подключены внешние ТТ, сигналы передаются в систему NT Cloud через Modbus
• Автоматизация обслуживания лифтовой группы в жилом комплексе - несколько УБЗ-302-01 связаны в единую сеть, сбор данных происходит в центральном сервере

Практические советы

• При использовании внешних трансформаторов тока убедитесь, что их коэффициент трансформации соответствует заявленным параметрам УБЗ-302-01 - иначе показания будут некорректны
• Термистор подключайте строго к указанному входу, используя экранированный кабель - помехи могут вызвать ложные срабатывания
• Настройте время выдержки не менее 5–10 секунд для двигателей с высоким пусковым током - это предотвратит ложные отключения при запуске
• Проверьте правильность подключения фаз L1/L2/L3 - неверная коммутация может привести к ошибкам в определении перекоса
• Для работы с NT Cloud убедитесь, что сеть Modbus правильно адресована и есть доступ к серверу - протокол не работает без активного канала связи
• При монтаже оставьте свободное место вокруг блока - даже при IP20 нужна вентиляция для рассеивания тепла от внутренней электроники
