Универсальный блок защиты УБЗ-304 - 3425603304 НовАтек-Электро

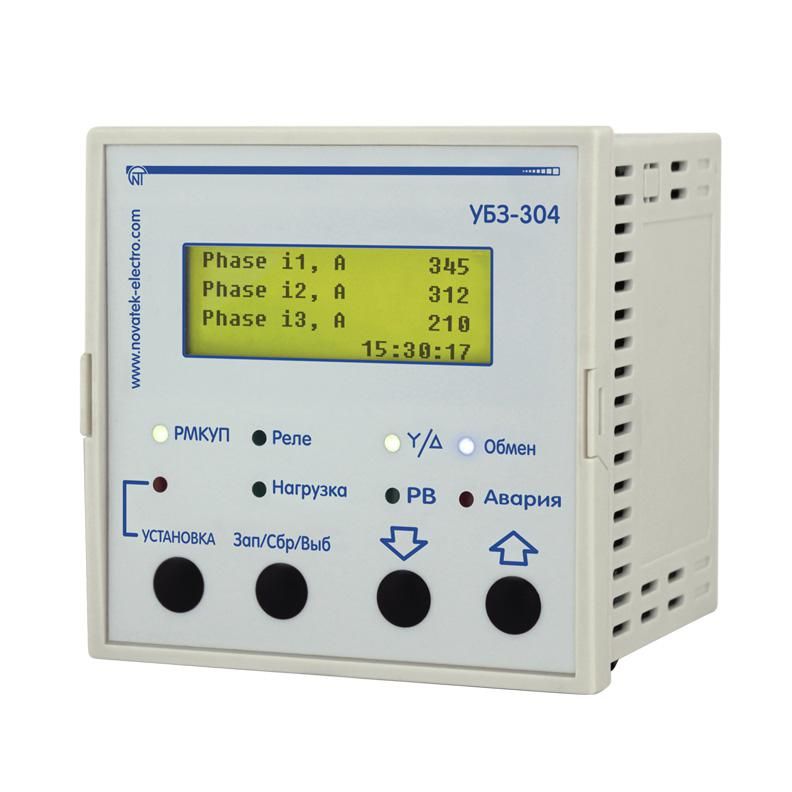

Блок защиты электродвигателя универсальный УБЗ-304 от НовАтек-Электро - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок, перекоса фаз, замыкания на землю и перегрева. Артикул 3425603304 предназначен для установки на силовые аппараты в условиях промышленной среды.

Назначение и область применения

Блок защиты электродвигателя универсальный УБЗ-304 обеспечивает комплексную защиту двигателей от аварийных режимов: перегрузки, потери фазы, перекоса токов, замыкания на корпус и превышения температуры. Подходит для использования в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с трёхфазными двигателями. Применяется там, где важна надёжность и предотвращение выхода оборудования из строя.

Технические характеристики

• Коммутируемый ток: 16 А
• Номинальное рабочее напряжение: 380 В переменного тока
• Номинальный ток: 16 А
• Напряжение питания: 220–380 В (работает от сети без внешнего источника)
• Частота: 48–62 Гц
• Защита IP64 - устойчив к пыли и брызгам воды
• Количество фаз: 3
• Тип устройства: реле тока с функциями защиты
• Количество переключающих контактов: 3 (нормально замкнутые/разомкнутые)
• Номинальная мощность потребления: 0,05 кВА
• Диапазон выдержек времени: 0–600 секунд (регулируемые задержки срабатывания)
• Количество аналоговых входов: 8
• Подключение термистора: да (для контроля температуры двигателя)
• Обнаружение замыкания на землю: да
• Индикация состояния: есть (визуальное отображение работы и аварии)
• Климатическое исполнение: УХЛ3.1 - работает в помещениях с умеренным и холодным климатом
• Рабочий температурный диапазон: от –35 C до +55 C
• Способ монтажа: крепление на аппарат (например, на контактор или пускатель)
• Тип подключения: винтовой (клеммы для проводов сечением до 2,5 мм2)

Совместимость и монтаж

Блок защиты электродвигателя универсальный УБЗ-304 монтируется непосредственно на аппараты типа контакторов или пускателей. Для подключения используются винтовые клеммы - подходят медные провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении цепей питания и сигналов. Контакты реле можно использовать для отключения пускателя при срабатывании защиты. Подключение термистора требует использования именно NTC-термистора с соответствующими характеристиками - тип датчика указывается в руководстве пользователя.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в промышленных условиях. Степень защиты IP64 позволяет применять его в помещениях с повышенной запылённостью и возможностью попадания брызг воды. Климатическое исполнение УХЛ3.1 гарантирует работу при низких температурах, что важно для неотапливаемых цехов и наружных установок. Соответствие нормам EN 60947-5-1 и IEC 60947-5-1 подтверждается сертификатами производителя.

Преимущества

• Комплексная защита: три основных параметра (ток, температура, замыкание на землю) контролируются одним устройством
• Не требуется внешнее питание - работает от сети 220–380 В
• Гибкая настройка временных задержек (до 600 сек) - позволяет адаптировать реакцию под конкретный двигатель
• Восьмиканальная система аналоговых входов - возможность подключения нескольких датчиков (температура, давление, уровень и др.)
• Яркая индикация - сразу видно состояние: штатная работа, предупреждение или авария
• Минимальные габариты и компактный монтаж - экономия места на щите

Ограничения применения

• Не предназначена для защиты однофазных двигателей - только трёхфазные
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Требуется точное соответствие номинала тока (16 А) - нельзя использовать с двигателями выше этого значения без согласования
• Не рекомендуется для постоянного воздействия прямого потока воды или погружения - IP64 не является герметичной защитой
• Термистор должен быть совместим по сопротивлению и характеристикам - использование сторонних датчиков может привести к некорректной работе

Примеры использования

• Насосная станция: защита от сухого хода и перегрева через термистор
• Конвейерная лента: отключение при заклинивании и перегрузке по току
• Воздушный компрессор: контроль температуры двигателя и отключение при превышении порога
• Вентиляционный агрегат: защита от перекоса фаз в сетях с нестабильным напряжением
• Цеховая автоматизация: интеграция в системы управления с использованием аналоговых входов для сбора данных

Практические советы

• При установке проверьте, чтобы винтовые клеммы были плотно затянуты - слабый контакт вызывает нагрев и отказ
• Для термистора используйте экранированный кабель, особенно при длинных линиях - снижает помехи
• При первом запуске настройте время задержки срабатывания под реальную нагрузку двигателя - слишком маленькое значение может вызывать ложные отключения
• Индикация показывает текущее состояние - если горит красный свет, проверьте журнал событий (при наличии) или диагностику по схеме
• Не забывайте про регулярную проверку соединений - особенно в условиях вибраций и высокой влажности
• Убедитесь, что напряжение питания находится в допустимом диапазоне 220–380 В - скачки могут повредить внутреннюю электронику
