Реле защиты двигателя MPR 80А EKF PROxima | mpr-80

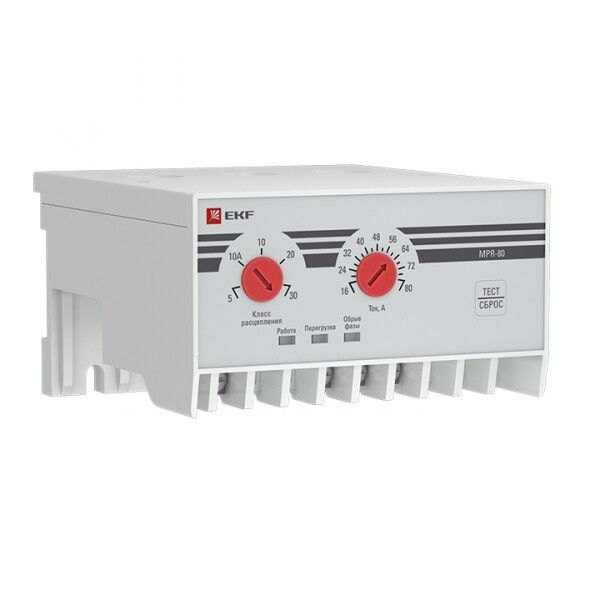

Реле защиты двигателя MPR 80А от EKF - устройство для автоматической защиты трёхфазных асинхронных двигателей от перегрузки, обрыва фазы и неравномерной нагрузки. Монтируется на DIN-рейку, работает в сетях переменного тока с напряжением 210–250 В и рассчитано на номинальный ток до 80 А. Артикул mpr-80.

Назначение и область применения

Реле защиты двигателя MPR 80А защищает электродвигатели от повреждений, вызванных длительными перегрузками, потерей одной из фаз или неравномерным распределением тока между фазами. Подходит для установки в системах управления насосами, компрессорами, вентиляторами, конвейерами и другим оборудованием с трёхфазными двигателями с короткозамкнутым ротором. Применяется в промышленных щитах, на производствах, в ЖКХ и объектах инфраструктуры.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 80 А
• Управление: напряжение 210–250 В (питание катушки)
• Число силовых полюсов: 3 (трёхфазная защита)
• Число измерительных цепей: 1
• Число переключающих контактов: 1 (НО – нормально замкнутый контакт для сигнализации аварии)
• Подключение: винтовые зажимы
• Исполнение: щитовое
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и брызг воды)
• Возможность перезапуска: да (как после срабатывания, так и с помощью внешней кнопки)

Совместимость и монтаж

MPR 80А совместим с любыми шкафами и щитами, оснащёнными стандартной DIN-рейкой 35 мм. Установка осуществляется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения провода используются винтовые зажимы: рекомендуется использовать жилы сечением до 25 мм2. Контакт для сигнализации сработки (НО) можно подключить к световой или звуковой сигнализации, контроллеру PLC или пульту оператора. Обратите внимание: MPR 80А не предназначен для монтажа на монтажную плату - этот вариант доступен только для моделей 200 А и выше.

Безопасность и стандарты

Реле соответствует требованиям безопасности для электрооборудования, применяемого в промышленных установках. Степень защиты IP20 обеспечивает безопасность при работе внутри закрытых щитов, но не допускает использование во влажных, запылённых или открытых помещениях. Наличие функции перезапуска требует соблюдения правил безопасности: перед повторным включением необходимо устранить причину срабатывания.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому принципу защиты
• Автоматический и ручной перезапуск - гибкость в управлении
• Внешняя возможность перезапуска позволяет организовать удалённое восстановление работы без вскрытия щита
• Простой и быстрый монтаж на DIN-рейку снижает время сборки щита
• Один прибор решает три задачи: защита от перегрузки, обрыва фазы и асимметрии тока

Ограничения применения

• Не применяется в цепях постоянного тока - только AC
• Запрещена установка вне закрытых щитов из-за низкой степени защиты IP20
• Не подходит для двигателей мощностью свыше ~45 кВт при напряжении 380 В (при максимальном токе 80 А)
• Не имеет встроенной тепловой задержки для частых пусков - при частых стартах возможны ложные срабатывания; для таких режимов нужна специальная настройка или другое реле
• Не регулируется - ток срабатывания фиксирован на 80 А, нельзя изменить порог

Примеры использования

• Защита насоса в системе водоснабжения высотного здания
• Обеспечение надёжной работы воздушного компрессора на заводе
• Контроль тока в приводе конвейера на пищевом производстве
• Функциональный элемент в пульте управления лифтовым механизмом

Практические советы

• Выбирая MPR 80А, проверьте, что номинальный ток двигателя не превышает 80 А - даже на 5 % перегрузка может привести к преждевременному срабатыванию
• При использовании внешнего перезапуска подключите кнопку через предохранитель и выключатель - это повысит безопасность обслуживания
• Не используйте реле в условиях повышенной влажности, температур ниже −10 C или выше +50 C - указанные значения не указаны, но типовая рабочая среда - обычный помещение
• Проверяйте затяжку винтов при первичной установке и спустя месяц эксплуатации - ослабление контактов - частая причина нагрева и отказов
• Для оборудования с частыми пусками (более 5–6 раз в час) рассмотрите реле с функцией “пусковой задержки” - MPR 80А не адаптирован для этого режима
