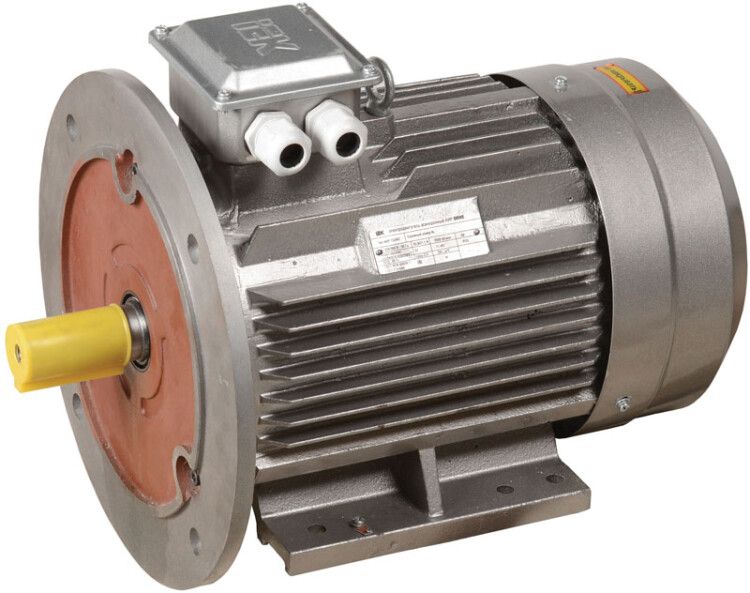

Электродвигатель АИР DRIVE 3ф 132S4 380/660В 7.5кВт 1500об/мин 2081 IEK DRV132-S4-007-5-1520

Электродвигатель трехфазный АИР 132S4 380/660В 7.5кВт 1500об/мин от IEK - надёжный асинхронный двигатель для промышленного оборудования, работающий на сети 380 В или 660 В. Модель drv132-s4-007-5-1520 подходит для постоянной нагрузки в условиях повышенной запылённости и перепадов температур.

Назначение и область применения

Электродвигатель трехфазный АИР 132S4 380/660В 7.5кВт 1500об/мин предназначен для привода механизмов, требующих устойчивой работы при постоянной нагрузке. Он используется там, где важна долговечность и простота обслуживания - в насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ, смесителях и системах автоматизации.

Технические характеристики

• Мощность: 7,5 кВт - обеспечивает достаточную силу для средних промышленных задач
• Напряжение: 380 В / 660 В - возможность подключения по схеме «звезда» или «треугольник»
• Частота вращения: 1500 об/мин - соответствует частоте сети 50 Гц при четырёхполюсном исполнении
• Количество фаз: 3 - работает от трёхфазной сети переменного тока
• КПД: 0,86 - высокий уровень преобразования электроэнергии в механическую работу
• Коэффициент мощности: 0,81 - оптимальный показатель для снижения потерь в сети
• Номинальный ток: 27,25 А (при 380 В) / 15,77 А (при 660 В) - позволяет правильно выбрать автомат и кабель
• Высота оси вращения: 132 мм - совпадает с типоразмером корпуса, влияет на установку и соединение с оборудованием
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Климатическое исполнение: У2 - рассчитан на умеренный климат с температурой от –45 C до +40 C
• Подшипники: шариковые - обеспечивают длительный срок службы при равномерной нагрузке
• Монтажное исполнение: IM2081 - горизонтальная установка с двумя лапами и одним торцевым фланцем
• Нормативный документ: ГОСТ 51689 - соответствие российским требованиям к промышленным двигателям
• Гарантия: 36 месяцев

Совместимость и монтаж

Электродвигатель трехфазный АИР 132S4 380/660В 7.5кВт 1500об/мин имеет монтажное исполнение IM2081 - он крепится на лапах и может быть установлен на раму или основание. Для подключения используйте кабель с медными жилами, подходящего сечения: минимум 4 мм2 при 380 В, 2,5 мм2 при 660 В. Подключение выполняйте через контактор и тепловое реле. Обязательно проверьте правильность коммутации фаз - неверная последовательность вызывает обратное вращение. Диаметр вала - 38 мм, что совместимо с большинством муфт и ременных передач.

Безопасность и стандарты

Электродвигатель соответствует ГОСТ 51689 и имеет степень защиты IP55, что делает его безопасным для использования в помещениях с повышенной влажностью, пылью или возможностью брызг. Климатическое исполнение У2 гарантирует работоспособность в холодных условиях - от –45 C до +40 C. Наличие термозащиты внутри обмотки не предусмотрено - рекомендуется использовать внешние устройства защиты от перегрузки.

Преимущества

• Высокий КПД - экономия электроэнергии при длительной работе
• IP55 - устойчивость к пыли и влаге, снижает риск отказа в сложных условиях
• Двухдиапазонное напряжение - гибкость подключения в сетях 380 В и 660 В
• Шариковые подшипники - меньше шума и вибраций по сравнению с роликовыми
• Гарантия 3 года - подтверждение качества сборки и материалов

Ограничения применения

• Не предназначена для частых пусков - более 4–6 пусков в час может привести к перегреву обмоток
• Отсутствует внутренняя термозащита - требуется обязательная установка внешнего теплового реле
• Не подходит для взрывоопасных зон - не имеет маркировки Ex
• Не рекомендован для вертикальной установки - монтажное исполнение IM2081 допускает только горизонтальное положение
• При напряжении ниже 340 В возможен перегрев и потеря крутящего момента

Примеры использования

• Насосная станция - привод циркуляционного насоса в системе отопления
• Конвейер на пищевом производстве - перемещение продуктов по линии
• Вентиляционная установка - обеспечение воздухообмена в цеху
• Станок с ЧПУ - привод шпинделя или стола
• Затвор на трубопроводе - поворот клапана в системе водоснабжения

Практические советы

• При подключении к сети 380 В используйте схему «треугольник», при 660 В - «звезда». Перед первым пуском проверьте направление вращения - при необходимости поменяйте местами две фазы.
• Обеспечьте свободный доступ к вентиляционным отверстиям - забивание пылью снижает теплоотвод и сокращает срок службы.
• Перед монтажом проверьте биение вала - допустимый люфт не более 0,05 мм. Превышение указывает на деформацию или брак.
• Для длительной работы в условиях низких температур (ниже –20 C) предварительно прогрейте двигатель до комнатной температуры перед включением.
• При замене старого двигателя сверьте типоразмер 132 мм, высоту оси и длину вала - даже небольшое расхождение может потребовать переустановки привода.
