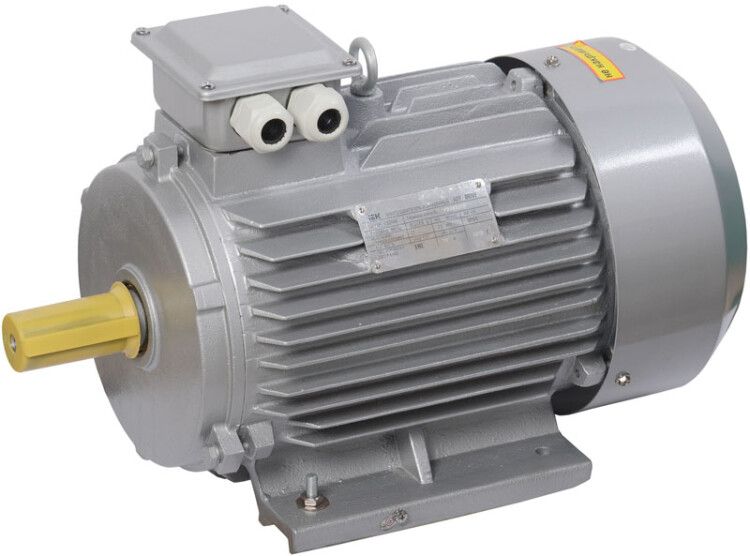

Электродвигатель АИР DRIVE 3ф 132M6 220/380В 7.5кВт 1000об/мин 1081 IEK DRV132-M6-007-5-1010

Электродвигатель трехфазный АИР 132M6 220/380В 7,5кВт 1000об/мин 1081 (лапы) DRIVE - надёжный асинхронный двигатель от бренда IEK (ИЭК) серии DRIVE, предназначенный для постоянной работы на промышленном оборудовании с нагрузкой до 7,5 кВт. Модель совместима с сетями 220/380 В, имеет защиту IP55 и монтажное исполнение IM1081, что делает её подходящей для установки на лапах в условиях повышенной запылённости.

Назначение и область применения

Электродвигатель трехфазный АИР 132M6 220/380В 7,5кВт 1000об/мин 1081 (лапы) DRIVE используется там, где требуется устойчивый крутящий момент при средней скорости вращения. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров, смесителей, станков и механизмов с равномерной нагрузкой. Применяется в обрабатывающей промышленности, ЖКХ, строительстве и на объектах транспорта. Учитывая класс защиты IP55 и климатическое исполнение У2, двигатель можно использовать как внутри помещений, так и под навесом на открытых площадках.

Технические характеристики

• Мощность: 7,5 кВт - обеспечивает достаточную силу для большинства средних промышленных задач
• Напряжение: 220/380 В - работает в двух схемах соединения обмоток: «треугольник» (220 В) и «звезда» (380 В)
• Частота вращения: 1000 об/мин - соответствует шести полюсам, идеально для оборудования с низкой скоростью
• Ток: 30,18 А (при 220 В) / 17,47 А (при 380 В) - позволяет рассчитывать сечение кабеля и автоматические выключатели
• КПД: 84 % - высокий показатель эффективности преобразования электроэнергии в механическую работу
• Коэффициент мощности: 0,8 - требует компенсации реактивной мощности в крупных системах
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Тип подшипника: шариковые - обеспечивают долгий срок службы при стационарной нагрузке
• Высота оси вращения: 132 мм - определяет габариты и совместимость с опорными рамами
• Климатическое исполнение: У2 - допустимая работа при температурах от –45 C до +40 C
• Частота сети: 50 Гц - стандартизировано для российских и постсоветских сетей
• Гарантия: 36 месяцев - подтверждает качество сборки и материалов

Совместимость и монтаж

Электродвигатель трехфазный АИР 132M6 220/380В 7,5кВт 1000об/мин 1081 (лапы) DRIVE имеет монтажное исполнение IM1081 - то есть крепление на лапах. Для установки необходима прочная плита или основание с отверстиями под крепёж, соответствующими габаритным чертежам. Диаметр отверстий под болты - 12 мм, расстояние между центрами - 210×210 мм. Обязательно проверьте соответствие посадочных размеров с приводимой машиной. Кабель подключения - трёхжильный, сечением не менее 4 мм2 (для 380 В) или 6 мм2 (для 220 В). Перед первым запуском убедитесь, что направление вращения соответствует требованиям оборудования - при необходимости поменяйте местами любые две фазы.

Безопасность и стандарты

Электродвигатель трехфазный АИР 132M6 220/380В 7,5кВт 1000об/мин 1081 (лапы) DRIVE изготовлен в соответствии с ГОСТ 51689, который регламентирует параметры асинхронных двигателей серии АИР. Соответствует нормам безопасности для промышленного оборудования. Защита IP55 исключает попадание пыли внутрь корпуса и предотвращает повреждение от водяных струй. Наличие термозащиты встроенного типа не предусмотрено - рекомендуется использовать внешний тепловое реле или частотный преобразователь с функцией перегрузки.

Преимущества

• Высокая надёжность благодаря шариковому подшипнику и герметичному корпусу
• Универсальность напряжения 220/380 В - возможность подключения в одно- и трёхфазных сетях
• Низкий уровень шума и вибраций при работе на 1000 об/мин
• Долгий срок службы - гарантия 3 года и сертификат соответствия ГОСТ
• Легкая замена - стандартные габариты позволяют заменить аналоги других производителей

Ограничения применения

• Не предназначен для частого пуска/останова - возможен перегрев обмоток
• Не следует использовать в взрывоопасных зонах - отсутствует взрывозащита Ex
• Не рекомендован для работы при температурах ниже –45 C или выше +40 C
• Требуется обязательная установка внешнего теплового реле - встроенной защиты нет
• При питании от 220 В снижается выходная мощность - используйте только при необходимости

Примеры использования

• Насосная станция водоснабжения - постоянная работа с нагрузкой 7–8 кВт
• Конвейерная лента на пищевом производстве - медленный, стабильный ход
• Вентиляционный агрегат в цеху - защита IP55 предотвращает попадание масла и пыли
• Циркулярная пилы и деревообрабатывающие станки - точная скорость 1000 об/мин
• Затворы и задвижки в канализационных коллекторах - длительная эксплуатация в сыром воздухе

Практические советы

• При подключении к сети 380 В используйте схему «звезда» - это снижает пусковой ток и продлевает жизнь обмоткам
• Перед монтажом проверьте биение вала - допустимо не более 0,05 мм
• Обеспечьте свободный доступ к клеммной коробке для обслуживания - она расположена сверху
• При установке на вибрирующее оборудование используйте виброизоляцию
• Для управления используйте контактор с тепловым реле - выбирайте номинал 32 А
• При замене старого двигателя - сравните вес и габариты: новый двигатель может быть немного тяжелее
