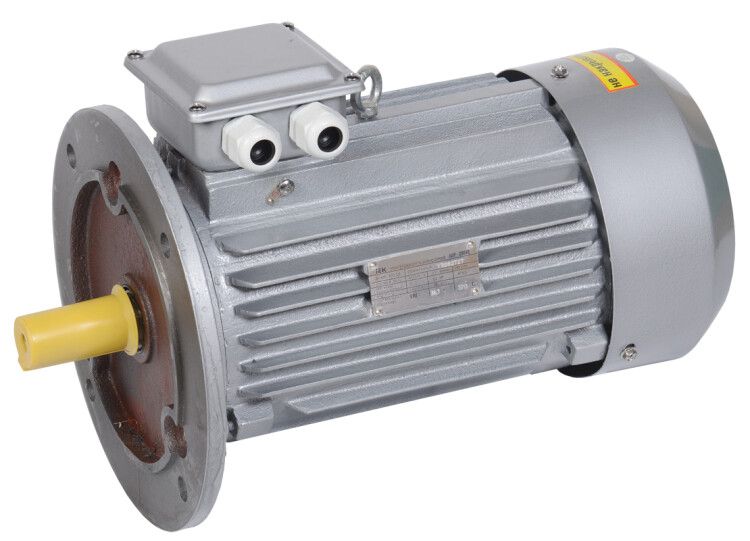

Электродвигатель АИР DRIVE 3ф 100L4 220/380В 4кВт 1500об/мин 3081 IEK DRV100-L4-004-0-1530

Электродвигатель трехфазный АИР 100L4 380/220В 4кВт 1500об/мин фланец - надёжный асинхронный двигатель от IEK (ИЭК) с фланцевым креплением, предназначенный для постоянной работы на промышленном оборудовании. Артикул drv100-l4-004-0-1530 соответствует сериям DRIVE и ONI, обеспечивает стабильную работу при напряжении 380 В и частоте 50 Гц.

Назначение и область применения

Электродвигатель трехфазный АИР 100L4 380/220В 4кВт 1500об/мин фланец используется там, где требуется постоянная и устойчивая механическая мощность. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров, смесителей, станков и механизмов с жесткими требованиями к надёжности. Применяется в обрабатывающей промышленности, ЖКХ, энергетике и транспорте. Фланцевое исполнение позволяет легко монтировать двигатель непосредственно к нагрузке, исключая необходимость в муфтах и соединительных элементах.

Технические характеристики

• Мощность: 4 кВт - достаточна для средних по грузоподъёмности задач
• Напряжение: 380 В (звезда) / 220 В (треугольник) - возможность переключения схемы подключения
• Частота вращения: 1500 об/мин - стандартная скорость для четырёхполюсного двигателя при 50 Гц
• Количество фаз: 3 - требует трёхфазной сети питания
• Тип: Асинхронный двигатель переменного тока - простой, долговечный, не требует обслуживания
• Количество полюсов: 4 - определяет синхронную скорость 1500 об/мин
• Высота оси вращения: 100 мм - совпадает с типоразмером корпуса
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Климатическое исполнение: У2 - работает при температурах от -45C до +40C, подходит для помещений с умеренным климатом
• КПД: 0.83 - высокий уровень преобразования электроэнергии в механическую
• Коэффициент мощности: 0.84 - хорошая реакция на нагрузку, снижает потребление реактивной мощности
• Номинальный ток: 15.41 А (при 380 В) / 8.92 А (при 220 В) - важно для выбора автоматических выключателей и кабелей
• Подшипники: шариковые - обеспечивают длительный срок службы при равномерной нагрузке
• Монтажное исполнение: IM3081 - фланцевый крепёж с центральным отверстием для установки на вал оборудования
• Гарантия: 36 месяцев
• Нормативный документ: ГОСТ 51689 - соответствие российским стандартам качества

Совместимость и монтаж

Электродвигатель трехфазный АИР 100L4 380/220В 4кВт 1500об/мин фланец имеет фланец с посадочным диаметром, соответствующим стандарту IEC. Для правильной установки необходимо:

• Проверить соответствие фланца и посадочного места на приводимом оборудовании (например, насосе или вентиляторе)
• Обеспечить точную центровку вала - допуск биения не более 0.05 мм
• Закрепить болты с моментом, указанным в техдокументации (обычно 15–25 Нм)
• Подключение: можно использовать схему “звезда” (380 В) или “треугольник” (220 В) - переключение выполняется внутри клеммной коробки
• Не рекомендуется использовать с частотными преобразователями без предварительной проверки совместимости модели

Безопасность и стандарты

Электродвигатель трехфазный АИР 100L4 380/220В 4кВт 1500об/мин фланец соответствует ГОСТ 51689 и имеет степень защиты IP55, что делает его безопасным для использования в условиях повышенной запылённости и влажности. Климатическое исполнение У2 гарантирует работоспособность в закрытых помещениях с контролируемым микроклиматом. Максимальная температура окружающей среды +40C - выше этого значения возможен перегрев и выход из строя.

Преимущества

• Фланцевое крепление уменьшает количество соединительных деталей, повышает жёсткость и снижает вибрацию
• Высокий КПД (0.83) снижает расход электроэнергии
• Шариковые подшипники обеспечивают долгий срок службы без замены масла
• Защита IP55 позволяет использовать в сложных условиях - пыль, влага, мытьё водой
• Поддержка двух схем подключения (380/220 В) даёт гибкость при подключении к различным сетям
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует взрывозащита (Ex)
• Не рассчитан на частые пуски - максимальная частота пусков не более 6–8 в час
• Не следует использовать при температурах ниже -45C или выше +40C - риск отказа подшипников и изоляции
• Не подходит для работы с частотными преобразователями без согласования с производителем - возможен перегрев обмоток
• Требуется трёхфазная сеть - нельзя питать от однофазной

Примеры использования

• Насосы для подачи воды в системах водоснабжения и канализации
• Вентиляционные установки в промышленных цехах
• Ленточные конвейеры на пищевых и химических производствах
• Циркуляционные насосы в системах отопления
• Мешалки и смесители в производстве красок, растворов, продуктов питания
• Затворы и задвижки в трубопроводах с автоматическим управлением

Практические советы

• Перед первым запуском проверьте направление вращения - при необходимости поменяйте местами любые две фазы
• При подключении к сети 380 В используйте схему “звезда”, чтобы избежать перегрузки
• Убедитесь, что кабель имеет минимальное сечение 2.5 мм2 (медный) для тока 15.41 А
• При монтаже на оборудование с вибрацией используйте демпферные прокладки
• Регулярно проверяйте нагрев корпуса - при температуре выше 80C прекратите работу и найдите причину
• Для продления срока службы - не допускайте попадания воды внутрь клеммной коробки
