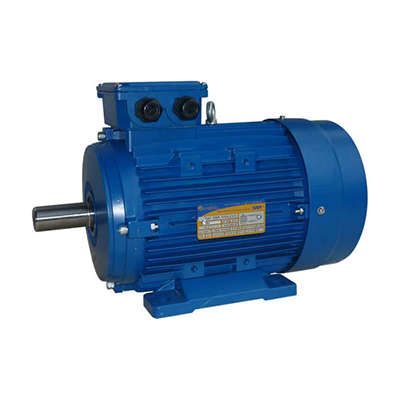

Электродвигатель (5АИ) 100 L4 4,0кВт 1500 об./мин. IM 1081 (лапы) | 01.01.213680 Элком ОРЛАН

Электродвигатель 5АИ 100 L4 4,0кВт 1500 об./мин. IM 1081 (лапы) от бренда Элком - это надёжный асинхронный двигатель с короткозамкнутым ротором, предназначенный для постоянной работы на промышленном оборудовании. Артикул 01.01.213680 соответствует унифицированной серии 5АИ, что обеспечивает взаимозаменяемость с популярными моделями АИР, 4А и другими.

Назначение и область применения

Электродвигатель 5АИ 100 L4 4,0кВт 1500 об./мин. IM 1081 (лапы) предназначен для привода механизмов, требующих стабильной мощности и длительной работы без перерывов. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков и другого оборудования с равномерной нагрузкой. Работает от трёхфазной сети 380 В (до 660 В), частотой 50 Гц. Исполнение IM 1081 означает, что двигатель устанавливается на лапах - это классический способ крепления для большинства промышленных систем.

Технические характеристики

• Мощность: 4,0 кВт
• Частота вращения: 1500 об/мин (при 50 Гц)
• Тип двигателя: асинхронный, с короткозамкнутым ротором
• Режим работы: S1 - непрерывный
• Напряжение питания: до 660 В (стандартно 380 В)
• Исполнение: закрытое (защита от внешних воздействий)
• Способ установки: IM 1081 - на лапах
• Стандарты: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 100 L4 4,0кВт 1500 об./мин. IM 1081 (лапы) совместим со всеми устройствами, рассчитанными на двигатели серий А, АИР, 4А, 5А и аналогичные. Размеры крепления и валового выхода соответствуют унифицированным нормам, поэтому замена на старый двигатель возможна без переделки основания. Для монтажа используйте болты через отверстия в лапах - предварительно проверьте расстояние между ними и диаметр посадочного отверстия в раме оборудования. Вал двигателя цилиндрический, без шпоночного паза - при необходимости установите шпонку самостоятельно.

Безопасность и стандарты

Произведён в соответствии с российскими и международными стандартами безопасности: ГОСТ 31606-2012 (двигатели переменного тока), ГОСТ Р 52776-2007 (безопасность машин) и МЭК 60034 (международная стандартизация электромашин). Защита корпуса - закрытая, что снижает риск попадания пыли и влаги внутрь. Однако степень защиты IP не указана - не применяйте двигатель во влажных, пыльных или агрессивных средах без дополнительной защиты.

Преимущества

• Высокая надёжность за счёт унифицированной конструкции серии 5АИ
• Простота замены - совместим с десятками распространённых моделей
• Энергоэффективность - оптимальный КПД для непрерывной работы
• Устойчивость к колебаниям напряжения в пределах допустимых значений
• Широко распространённые запчасти и сервисная поддержка

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, химической агрессии или взрывоопасной среды - отсутствует указанная степень защиты IP
• Не рекомендован для частого пуска/останова - рассчитан на непрерывный режим S1
• Не имеет встроенного термозащитного устройства - требуется внешняя защита от перегрева
• Не работает от однофазной сети - необходима трёхфазная подводка

Примеры использования

• Привод воздушного компрессора на заводе
• Подъёмник конвейера на пищевом производстве
• Циркуляционный насос системы охлаждения
• Фрезерный станок с автоматическим управлением
• Вентилятор вытяжной системы в цеху

Практические советы

• Перед установкой проверьте соответствие габаритов лап и посадочных мест на оборудовании - даже небольшое расхождение вызывает вибрацию
• Обязательно заземлите корпус двигателя - это требование безопасности
• При первом запуске контролируйте температуру корпуса в течение первого часа работы
• Для долгой службы избегайте перегрузок - максимальная мощность 4,0 кВт не должна превышаться более чем на 10%
• Заменяете старый двигатель? Убедитесь, что новый - именно модель 5АИ 100 L4 4,0кВт 1500 об./мин. IM 1081 (лапы) - другие варианты серии могут отличаться по высоте оси или длине вала
