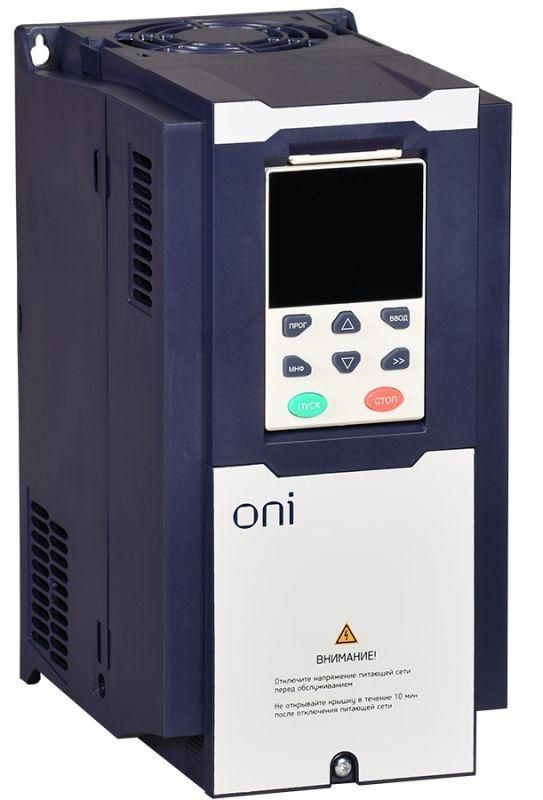

Преобразователь частоты K750 380В 3Ф 5,5-7,5кВт 13-17А со встроенным тормозом ONI - K750-33-55N75NTM IEK

Преобразователь частоты 380В 3Ф 5,5-7,5кВт 13-17А со встроенным тормозом от ONI (IEK) предназначен для точного управления скоростью трёхфазных асинхронных двигателей в промышленных условиях. Модель k750-33-55n75ntm сочетает встроенную систему торможения и цифровой интерфейс, что делает её надёжным решением для оборудования с высокими требованиями к динамике.

Назначение и область применения

Преобразователь частоты 380В 3Ф 5,5-7,5кВт 13-17А со встроенным тормозом используется для регулирования скорости и момента электродвигателей мощностью до 7,5 кВт. Подходит для задач, где важна точная остановка и управление нагрузкой: лифты, конвейеры, насосы, компрессоры, подъёмники, станки с ЧПУ. Особенно эффективен там, где требуется быстрый тормозной момент без внешних механических тормозов.

Технические характеристики

• Сетевое напряжение: 380 В, три фазы
• Номинальная мощность: 5,5 кВт (макс. 7,5 кВт)
• Номинальный ток: 17 А
• Выходное напряжение: до 483 В
• Максимальная выходная частота: 600 Гц - позволяет управлять двигателями на высоких скоростях
• Частота входной сети: 50/60 Гц - совместим с любыми сетями в России и за рубежом
• Встроенный тормоз: да - обеспечивает остановку двигателя без внешнего тормозного модуля
• Тип преобразования: непосредственный - преобразует переменный ток в переменный без промежуточного постоянного тока
• Защита корпуса: IP20 - подходит для установки внутри шкафов, не предназначена для открытого монтажа
• Интерфейсы: один порт RS-485, поддержка Modbus RTU
• Способы управления: ручная панель, дистанционные сигналы, сетевые протоколы
• Дисплей: LCD с интуитивным меню для настройки и диагностики
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 380В 3Ф 5,5-7,5кВт 13-17А со встроенным тормозом совместим с большинством трёхфазных асинхронных двигателей мощностью до 7,5 кВт. Для подключения требуются: трёхфазный ввод 380 В, выход на двигатель, цепь тормозного резистора (при необходимости увеличения тормозного момента). Устанавливается в электрощите с достаточным охлаждением. Кабели питания и управления должны быть экранированы, особенно при работе с RS-485. Проверьте посадочные размеры и зазоры вокруг устройства - IP20 не допускает попадание пыли и влаги внутрь.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для промышленного оборудования. Сертифицирован для работы в промзоне. Наличие встроенного тормоза снижает риск аварийной остановки двигателя. Обязательно соблюдайте правила электробезопасности: отключайте питание перед обслуживанием, используйте автоматические выключатели с подходящей характеристикой. Не применяйте устройство во взрывоопасных средах - степень защиты IP20 не рассчитана на такие условия.

Преимущества

• Встроенный тормоз экономит место и исключает необходимость в дополнительном оборудовании
• Поддержка Modbus и RS-485 позволяет легко интегрировать в системы автоматизации
• LCD-панель упрощает настройку без компьютера - все параметры доступны прямо на устройстве
• Высокая максимальная частота (600 Гц) подходит для высокоскоростных процессов
• Работа с несколькими способами задания параметров - гибкость в управлении

Ограничения применения

• Не предназначен для установки вне закрытых щитов - IP20 не защищает от пыли и воды
• Не работает с однофазными двигателями - только трёхфазные
• При длительной работе на пределе мощности (7,5 кВт) возможен перегрев - нужен принудительный воздушный поток
• Тормозная система имеет ограниченную энергию торможения - при больших инерциях потребуется внешний тормозной резистор
• Не рекомендован для использования в местах с частыми скачками напряжения без дополнительных фильтров

Примеры использования

• Лифтовые механизмы - плавный запуск и точная остановка с помощью встроенного тормоза
• Конвейерные линии - изменение скорости в зависимости от загруженности
• Циркулярные пилы и фрезерные станки - контроль оборотов для качества обработки
• Насосные станции ЖКХ - энергосбережение при низком спросе на воду
• Подъёмные краны - безопасное опускание груза с контролируемым замедлением

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность повредит двигатель
• Настройте параметры торможения через LCD-меню: время и уровень тормозного момента зависят от массы груза
• Для долгой службы оставляйте минимум 10 см свободного пространства вокруг устройства для теплоотвода
• Если используются длинные кабели между преобразователем и двигателем - установите дроссель на выходе
• RS-485 подключайте с использованием двужильного экранного кабеля, заземлите экран с одной стороны
• При возникновении ошибок - сверьтесь с руководством пользователя: коды ошибок отображаются на дисплее
