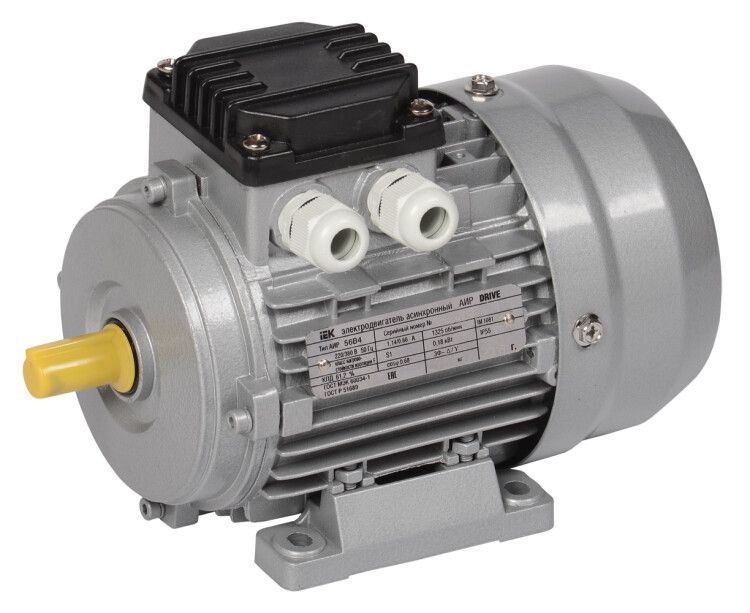

Электродвигатель АИР DRIVE 3ф 56B2 220/380В 0.25кВт 3000об/мин 1081 IEK DRV056-B2-000-3-3010

Электродвигатель трехфазный АИР 56B2 220/380В 0,25кВт 3000об/мин 1081 DRIVE IEK - компактный асинхронный двигатель для малых механизмов, работающий в сетях 220/380 В. Подходит для установки на оборудование с высокой частотой вращения, особенно там, где важна надежность и защита от пыли и влаги. Артикул drv056-b2-000-3-3010 соответствует серии DRIVE от IEK.

Назначение и область применения

Электродвигатель трехфазный АИР 56B2 предназначен для привода оборудования с постоянной нагрузкой и высокой скоростью вращения. Его используют в системах, требующих устойчивой работы при колебаниях сети и повышенной запылённости.

• Вентиляционные системы и вытяжки
• Насосы малой и средней мощности
• Ленточные и шнековые транспортеры
• Обрабатывающие станки (шлифовальные, сверлильные)
• Смесители, компрессоры, затворы и задвижки

Технические характеристики

• Мощность: 0,25 кВт - подходит для легких механизмов, не перегружает сеть
• Напряжение: 220/380 В - работает в двух схемах соединения обмоток (звезда/треугольник)
• Частота вращения: 3000 об/мин - два полюса, максимальная скорость для стандартных двигателей
• Защита: IP55 - защищён от пыли и струй воды из любого направления
• Тип подшипника: Шариковый - обеспечивает долгий срок службы при равномерной нагрузке
• КПД: 0,68 - эффективность ниже современных моделей, но приемлема для базового оборудования
• Номинальный ток: 1,24 А (при 220 В) / 0,72 А (при 380 В) - важно при выборе автоматического выключателя
• Коэффициент мощности: 0,78 - требуется компенсация реактивной мощности в крупных системах
• Высота оси вращения: 56 мм - совпадает с типоразмером корпуса
• Климатическое исполнение: У2 - рассчитан на работу при температурах от -45C до +40C
• Монтажное исполнение: IM1081 - горизонтальная установка с опорными лапами
• Стандарт: ГОСТ 51689 - соответствие российским требованиям к асинхронным двигателям

Совместимость и монтаж

Электродвигатель трехфазный АИР 56B2 имеет стандартную конструкцию с лапами для крепления. Монтажное исполнение IM1081 позволяет устанавливать его на плоскую поверхность болтами через отверстия в лапах. Для подключения используйте три фазы и заземление. Переключение между 220 В и 380 В выполняется изменением схемы соединения обмоток - треугольник для 220 В, звезда для 380 В. Обязательно проверьте соответствие напряжения питания и схемы подключения перед первым запуском.

Безопасность и стандарты

Электродвигатель трехфазный АИР 56B2 соответствует ГОСТ 51689 и имеет степень защиты IP55, что делает его безопасным для использования в условиях повышенной запылённости и влажности. Защита от перегрузки и короткого замыкания должна обеспечиваться внешним оборудованием - тепловыми реле или автоматическими выключателями с характеристикой D или C.

Преимущества

• Простая и проверенная конструкция - минимум отказов при правильном монтаже
• Высокая механическая прочность корпуса благодаря литому алюминию
• Стабильная работа при скачках напряжения +-10%
• Долгий гарантийный срок - 3 года от производителя IEK
• Широкая доступность запчастей и аналогов в России

Ограничения применения

• Не предназначена для частотного регулирования - при работе на инверторе возможен перегрев
• Низкий КПД (0,68) делает её экономически невыгодной для круглосуточной работы
• Не рекомендован для вертикальной установки - нет специальной герметизации подшипников
• Не подходит для взрывоопасных сред - отсутствует взрывозащита Ex
• Не используется в условиях постоянных ударных нагрузок - шариковые подшипники чувствительны к импульсным воздействиям

Примеры использования

• Привод вентилятора в системе принудительной вентиляции цеха
• Насос для подачи воды в систему орошения на объекте ЖКХ
• Привод шнекового питателя на линии производства сыпучих материалов
• Затвор привода воздушной заслонки в печи
• Малый конвейер для перемещения деталей на сборочном участке

Практические советы

• При подключении к сети 380 В обязательно используйте схему “звезда” - иначе двигатель выйдет из строя
• Проверяйте посадочный диаметр вала - он соответствует стандартному размеру для типа 56 мм, но всегда сверьтесь с чертежом приводимого устройства
• Для длительной работы в условиях высокой температуры окружающей среды (>35C) снижайте нагрузку на 10–15%
• Не допускайте попадания воды прямо на клеммную коробку - даже при IP55 она не является полностью герметичной
• При замене старого двигателя убедитесь, что новый имеет ту же мощность, частоту вращения и тип монтажа - отличие в 3000 об/мин против 1500 об/мин может сломать привод
• Для контроля состояния двигателя периодически проверяйте нагрев корпуса - при нормальной работе он не должен превышать +60C выше температуры воздуха
