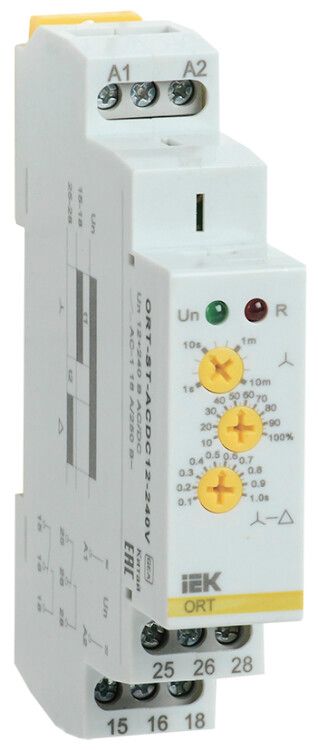

Реле пуска звезда-треугольник ORT.12-230 В AC/DC | ORT-ST-ACDC12-240V IEK

Реле пуска звезда-треугольник ORT 12-230 В AC/DC от IEK предназначено для мягкого запуска трёхфазных асинхронных двигателей по схеме «звезда–треугольник». Устройство автоматически управляет переключением обмоток двигателя с пониженного напряжения на полное, снижая пусковые токи и нагрузку на сеть.

Назначение и область применения

Реле пуска звезда-треугольник ORT 12-230 В AC/DC используется для управления пуском электродвигателей мощностью до 15 кВт, где требуется снижение пускового тока. Подходит для оборудования с постоянным или переменным питанием цепи управления - насосов, компрессоров, вентиляторов, конвейеров и других устройств с высокими пусковыми нагрузками.

Технические характеристики

• Напряжение питания цепи управления: 12–240 В AC/DC - работает как от сети 220 В, так и от слаботочных систем 24 В;
• Номинальный ток коммутируемых контактов: 16 А - обеспечивает надёжное переключение силовых цепей двигателей;
• Диапазон регулировки времени: 1–600 секунд - позволяет точно настроить длительность работы в режиме «звезда» перед переходом в «треугольник»;
• Функция задержки при включении и выключении - реализует плавный переход между режимами без скачков;
• Количество контактов: 2 нормально открытых, 2 нормально закрытых, 2 перекидных - хватает для управления всеми этапами пуска;
• Монтаж: на DIN-рейку 35 мм - совместим с типовой распределительной шиной;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов;
• Гарантия: 12 месяцев.

Совместимость и монтаж

Реле пуска звезда-треугольник ORT 12-230 В AC/DC требует внешнего контактора для коммутации основных цепей двигателя - само реле управляет лишь сигналами. Для правильной установки:

• Убедитесь, что двигатель имеет доступ к выводам обмоток (6 клемм) - схема «звезда–треугольник» невозможна без этого;
• Подключите питание управления к входам L/N - допускаются любые значения от 12 до 240 В AC/DC;
• Настройте время задержки поворотным регулятором - рекомендуется начинать с 5–10 секунд для средних двигателей;
• Закрепите устройство на DIN-рейке и проверьте плотность затяжки винтов - особенно важно при вибрациях.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств управления электродвигателями. Нет указаний на сертификаты IEC/EN, однако конструкция выполнена в соответствии с практикой производства IEK для рынка РФ. Применяйте в помещениях с уровнем защиты IP20 и температурой от –25C до +60C.

Преимущества

• Широкий диапазон напряжений управления - можно использовать в сетях 24 В, 110 В, 220 В без замены устройства;
• Обе функции задержки - включение и выключение - обеспечивают точную координацию перехода между режимами;
• Чёткая логика работы: после истечения времени «звезды» происходит выключение, затем пауза, потом включение «треугольника» - исключает короткое замыкание;
• Два перекидных контакта позволяют управлять двумя контакторами одновременно - один для «звезды», второй для «треугольника».

Ограничения применения

• Не подходит для двигателей с фазовым ротором или с одним набором выводов - только для трёхфазных асинхронных с шестью клеммами;
• Не предназначен для частотного регулирования - работает только в двух режимах: «звезда» и «треугольник»;
• Требует внешних контакторов - само реле не коммутирует силовые токи двигателя;
• Не рассчитано на работу в условиях повышенной влажности, пыли или экстремальных температур - применяйте в щитовых с защитой IP54 и выше.

Примеры использования

• Воздушный компрессор 11 кВт - снижает пиковый ток с 80 А до 30 А при запуске;
• Циркулярная пила с двигателем 7,5 кВт - предотвращает просадку напряжения в цеховой сети;
• Вентиляционная установка в офисном здании - экономит энергию за счёт плавного разгона;
• Лифтовая система с грузоподъёмником - снижает механический удар при старте.

Практические советы

• Выбирайте время задержки в зависимости от момента инерции нагрузки - тяжёлые механизмы требуют 15–60 секунд; легкие - достаточно 5–10 секунд;
• Проверяйте соответствие класса изоляции контакторов - они должны быть рассчитаны на 400 В и более;
• Не используйте реле в цепях с импульсными нагрузками или частыми включениями - свыше 10 циклов в час может снизить срок службы;
• При работе от постоянного тока убедитесь, что полярность соблюдена - хотя реле автономно определяет тип тока, неверное подключение может вызвать отказ;
• При первом запуске - отключите двигатель и протестируйте последовательность срабатывания контактов мультиметром.
