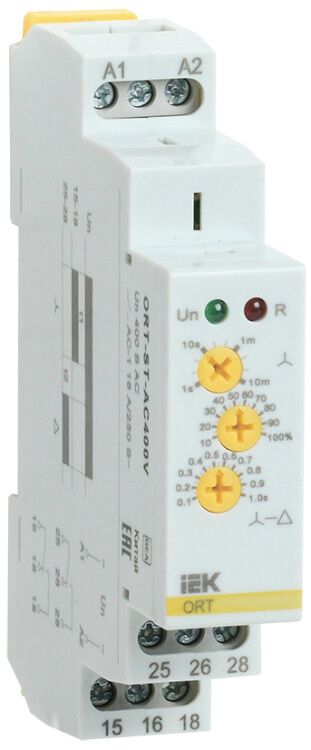

Реле пуска звезда-треугольник ORT. 400 В AС | ORT-ST-AC400V IEK

Реле пуска звезда-треугольник 400 В AC от ONI (IEK) с артикулом ort-st-ac400v предназначено для автоматического запуска трёхфазных асинхронных двигателей по схеме «звезда–треугольник». Устройство обеспечивает плавный пуск с задержками, снижает пиковые нагрузки на сеть и защищает двигатель от перегрузок при старте.

Назначение и область применения

Реле пуска звезда-треугольник 400 В AC используется для управления пуском мощных электродвигателей, которые не могут запускаться напрямую из-за высоких пусковых токов. Применяется там, где требуется снижение нагрузки на сеть при запуске - например, на насосах, вентиляторах, компрессорах, конвейерах и других станках с асинхронными двигателями мощностью до 11 кВт (при 400 В).

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение цепи управления: 400 В
• Номинальный ток коммутируемых контактов: 16 А
• Функция переключения «звезда–треугольник»: да
• Задержка при включении (время работы в «звезде»): регулируемая от 1 до 600 секунд
• Задержка при переключении на «треугольник»: регулируемая от 1 до 600 секунд
• Задержка при отключении: есть
• Количество переключающих контактов: 2 (в том числе 1 перекидной с задержкой)
• Количество нормально открытых (НО) контактов: 2
• Тип подключения: винтовые клеммы
• Способ монтажа: крепление на DIN-рейку 35 мм
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Реле пуска звезда-треугольник 400 В AC совместимо с любыми устройствами, использующими схему «звезда–треугольник» и работающими от сети 400 В. Для правильной установки необходимо:

• Убедиться, что контакты реле соответствуют номинальному току пускателей (до 16 А);
• Подключить питание цепи управления к фазному напряжению 400 В;
• Не использовать для прямого управления силовыми цепями - реле работает только как управляющее устройство;
• Монтировать на вертикальную DIN-рейку в щите, обеспечивающем доступ к клеммам для обслуживания.

Безопасность и стандарты

Реле соответствует требованиям безопасности для электрооборудования, применяемого в промышленных системах. Сертифицировано для работы в условиях, допускающих использование в распределительных щитах согласно ГОСТ Р МЭК 60947-5-1. Не предназначен для взрывоопасных сред.

Преимущества

• Интегрированная функция задержки исключает необходимость внешних таймеров - всё в одном корпусе.
• Чёткая последовательность: сначала «звезда», затем пауза, потом «треугольник» - предотвращает короткое замыкание при переключении.
• Высокая надёжность механических контактов благодаря качественным материалам и проверенной конструкции.
• Простая настройка времени через поворотный регулятор - не требует программирования.

Ограничения применения

• Не подходит для двигателей, не поддерживающих схему «звезда–треугольник» (например, однофазные или с постоянным соединением обмоток).
• Нельзя использовать в сетях ниже 400 В - напряжение управления должно точно соответствовать 400 В.
• Не рассчитано на частые включения-выключения более 10 раз в час - возможен износ контактов.
• Только дистанционное управление: нельзя включать кнопкой на самом реле - требует внешнего сигнала управления.

Примеры использования

• Воздушный компрессор 7,5 кВт - пуск в «звезде» снижает бросок тока с 80 А до 25 А.
• Циркулярная пилы с двигателем 5,5 кВт - плавный старт продлевает срок службы ремней и шестерён.
• Вентиляция в промышленном цеху - реле включается после срабатывания термодатчика, обеспечивая контроль температуры.

Практические советы

• Настройте время в «звезде» так, чтобы двигатель набрал 70–80% скорости - обычно 3–10 секунд достаточно.
• Проверьте посадочные размеры перед монтажом: реле имеет стандартный шаг для DIN-рейки, но клеммы выступают - оставьте минимум 15 мм свободного места вокруг.
• При подключении проводов затягивайте винты усилием 0,5–0,7 Нм - переусиливать нельзя, можно повредить клеммы.
• Если двигатель часто перегревается - увеличьте время задержки на переключение; если пуск слишком медленный - уменьшите.
• Для долгой службы рекомендуется периодически осматривать контакты на окисление - особенно в сырых помещениях.
