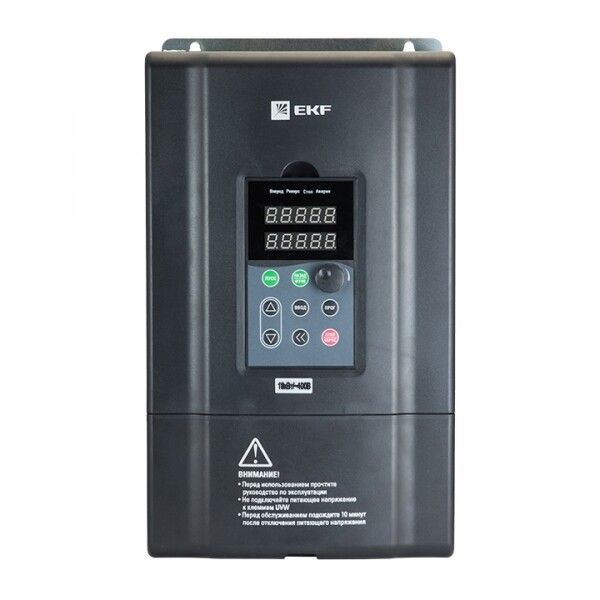

Преобразователь частоты 75/90кВт 3х400В VECTOR-100 EKF PROxima | VT100-075-3

Преобразователь частоты 75/90 киловатт 3х400 вольт VECTOR-100 PROxima от EKF предназначен для регулирования скорости вращения трёхфазных асинхронных двигателей в промышленных системах автоматизации. Благодаря встроенному тормозному сопротивлению и поддержке управления в четырёх квадрантах, устройство подходит для задач с динамическими нагрузками и рекуперацией энергии.

Назначение и область применения

Преобразователь частоты VECTOR-100 PROxima используется для точного контроля оборотов электродвигателей в условиях изменяющейся нагрузки. Применяется в системах конвейеров, насосов, вентиляторов, компрессоров, станков и другого промышленного оборудования. Подходит как для крупных производств, так и для объектов ЖКХ, где требуется экономичное управление энергией.

Технические характеристики

• Номинальная мощность: 75 кВт; максимальная перегрузочная мощность: 90 кВт (кратковременно)
• Сетевое напряжение: 3×400 В, допустимые колебания ±15%
• Выходной ток: 152 А, выходное напряжение: до 400 В переменного тока
• Максимальная выходная частота: 600 Гц — позволяет управлять высокоскоростными механизмами
• Поддержка управления в 4-х квадрантах — возможность работы в режимах торможения и рекуперации
• Встроенное тормозное сопротивление — исключает необходимость внешнего модуля при торможении
• Интерфейсы: один порт RS-485 с поддержкой Modbus-RTU для интеграции в SCADA и PLC-системы
• Аналоговые входы: 2 шт.; цифровые входы: 5 шт.; цифровые выходы: 4 шт. — гибкая настройка сигналов
• Степень защиты: IP20 — требует установки в закрытый щит
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C и влажности до 95%
• Максимальное сечение подключаемого кабеля: 25 мм²
• Гарантия: 3 года

Совместимость и монтаж

VECTOR-100 PROxima монтируется на DIN-рейку или крепится на монтажную плату внутри электрощита. Для подключения используются силовые клеммы с зажимами под кабель до 25 мм². Кабели питания и двигателя следует прокладывать отдельно от слаботочных цепей. Интерфейс RS-485 подключается экранированным кабелем с соблюдением полярности A/B. Устройство совместимо с большинством трёхфазных асинхронных двигателей до 90 кВт. Не поддерживает PROFINET, Ethernet, USB или RS-232 — для сложных сетевых решений требуется внешний шлюз.

Безопасность и стандарты

Преобразователь соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования). Защита IP20 предотвращает доступ к токоведущим частям пальцами, но не защищает от пыли и влаги — установка вне открытых помещений обязательна. Наличие встроенного тормозного сопротивления снижает риск перенапряжения на шине постоянного тока при торможении.

Преимущества

• Пусковой момент до 150% при 0,5 Гц — надёжный запуск даже при тяжёлых стартах
• Экономия энергии до 30% и выше — особенно эффективно при переменных нагрузках
• Перегрузка до 150% в течение 60 сек — выдерживает кратковременные пики нагрузки на валу
• Встроенный интерфейс RS-485 — легко интегрируется в существующие системы управления
• Выносной дисплей — удобная настройка и диагностика без вскрытия корпуса
• Управление через ручной пульт, дистанционно или по интерфейсу — гибкость операционного контроля

Ограничения применения

• Не предназначен для установки в открытом воздухе или сырых помещениях из-за степени защиты IP20
• Отсутствие Ethernet, PROFINET и USB — нельзя использовать как самостоятельный контроллер в современных IoT-сетях без дополнительных шлюзов
• Максимальная частота 600 Гц — недостаточно для сверхвысокоскоростных шпинделями (>10 000 об/мин)
• Только одно тормозное сопротивление — при длительном торможении возможен перегрев, нужен контроль температуры
• Не поддерживает параллельное соединение нескольких преобразователей на один двигатель

Примеры использования

• Конвейерная линия с плавным пуском и остановкой — снижает механический износ
• Вентиляция в производственном цеху — автоматическая регулировка по давлению или температуре
• Циркуляционные насосы в системах отопления — экономия энергии при ночной работе
• Шнековый питатель с переменной подачей материала — точная дозировка благодаря стабильному моменту
• Токарный станок с ЧПУ — управление скоростью вращения шпинделя по программе через Modbus

Практические советы

• Выбирайте преобразователь частоты VECTOR-100 PROxima с запасом по мощности — если двигатель 75 кВт, лучше взять 90 кВт версию для долговечности
• При использовании в условиях частых торможений проверяйте нагрев тормозного сопротивления — при необходимости увеличьте его мощность
• Для удалённого управления используйте выносной дисплей — он уменьшает время настройки и повышает безопасность обслуживания
• Настройка через RS-485 требует правильной терминации — обязательно подключите резистор 120 Ом на последнем узле сети
• Учитывайте посадочные размеры устройства — перед монтажом сверьтесь с чертежом в каталоге EKF
• Не подключайте к одному преобразователю несколько двигателей — это нарушает алгоритмы защиты и может вызвать отказ
