Преобразователь частоты STV320 75 кВт 400В | STV320D75N4 SE APC

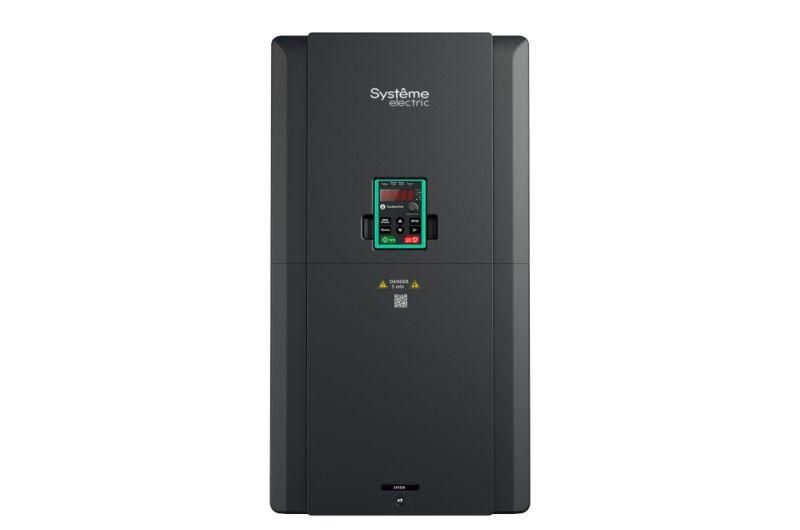

Преобразователь частоты STV320 75 кВт 400В от Systeme Electric - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 75 кВт. Модель STV320 обеспечивает стабильную работу в промышленных системах с жесткими требованиями к энергоэффективности и управлению. Артикул stv320d75n4 соответствует версии с номинальным током 150 А и поддержкой Modbus.

Назначение и область применения

Преобразователь частоты STV320 предназначен для управления скоростью вращения электродвигателей переменного тока путём изменения частоты и напряжения на выходе. Подходит для автоматизации технологических процессов: насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и других механизмов, где требуется плавный запуск, точная регулировка скорости или снижение потребления электроэнергии при частичной нагрузке.

Технические характеристики

• Номинальная мощность двигателя: 75 кВт
• Номинальный выходной ток: 150 А
• Напряжение питания: 400 В, 3 фазы, допуск +-15% / +10%
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Тип преобразования: источник тока (V/f и vector control)
• Частота сети: 50/60 Гц
• Несущая частота ШИМ: 4 кГц
• Цифровые входы: 5
• Цифровые выходы: 2
• Аналоговые входы/выходы: 2 / 2
• Интерфейсы связи: Modbus RTU через RS-485 (1 порт)
• Способы задания параметров: ручная панель, внешние сигналы, удалённое управление по Modbus
• Относительное отклонение частоты сети: 0,05 %
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не защищён от воды)
• Габариты: 282 × 238 × 560 мм
• Вес: 25 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV320 совместим с большинством трёхфазных асинхронных двигателей мощностью до 75 кВт. Для подключения требуются силовые кабели сечением, соответствующим току 150 А (рекомендуется проверить по таблицам ПУЭ). Клеммы для подвода питания и подключения двигателя расположены сверху и снизу корпуса - доступны после снятия крышки. Устройство устанавливается на стену или DIN-рейку внутри шкафа. Обязательно соблюдать заземление. Блок управления встроен - внешний пульт не нужен, но можно подключить HMI или PLC через Modbus.

Безопасность и стандарты

Преобразователь частоты STV320 соответствует требованиям безопасности IEC 61800-5-1 и EN 61800-3. Защита IP20 исключает попадание предметов больше 12 мм, но не защищает от влаги - установка возможна только во внутренних помещениях с контролируемой средой. Отключение по перегрузке, перегреву, короткому замыканию и потере фазы реализовано на уровне аппаратуры. Автоматическое восстановление работы после сбоя возможно при настройке вручную.

Преимущества

• Высокая перегрузочная способность: до 200% тока в течение 1 секунды - позволяет уверенно запускать тяжёлые механизмы
• Поддержка Modbus RTU - легко интегрируется в системы автоматизации
• Гибкая настройка: ручная, дистанционная и программная (через интерфейс)
• Низкий уровень помех благодаря стабильной несущей частоте ШИМ 4 кГц
• Компактные габариты и вес - удобен для монтажа в ограниченном пространстве

Ограничения применения

• Не предназначен для эксплуатации в условиях повышенной влажности, пыли, агрессивных сред - из-за степени защиты IP20
• Не работает с однофазными двигателями - только с трёхфазными
• Требуется принудительная вентиляция шкафа при длительной работе на пределе мощности
• Нет встроенной функции CANopen или Profibus - для сложных сетей нужны дополнительные модули
• Запрещено подключать к выходу устройства конденсаторы или активные фильтры - риск повреждения полупроводниковых элементов

Примеры использования

• Вентиляционные системы: плавное изменение оборотов в зависимости от температуры
• Насосные станции: регулировка давления в трубопроводе без клапанов
• Ленточные конвейеры: точная синхронизация скоростей нескольких приводов
• Обрабатывающие центры: управление шпинделями с высокой точностью частоты
• Компрессоры: снижение расхода энергии при низкой нагрузке

Практические советы

• Перед первым запуском обязательно выполните автопараметризацию двигателя - это повысит эффективность и надёжность работы
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) рекомендуется установить dV/dt-фильтр
• Учитывайте посадочные размеры: глубина 560 мм требует минимум 600–700 мм свободного места перед шкафом для обслуживания
• Для дистанционного управления используйте терминал с Modbus TCP/IP - тогда STV320 станет частью SCADA-системы
• Проверьте соответствие напряжения сети: при просадках ниже 340 В возможны отказы в работе
• Не закрывайте вентиляционные отверстия - даже при IP20 перегрев является основной причиной выхода из строя
