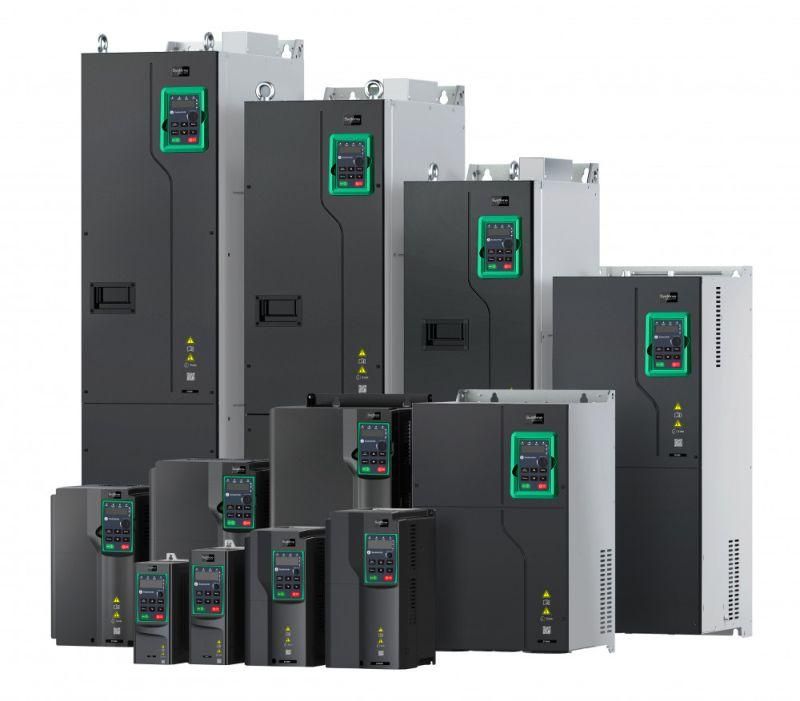

Преобразователь частоты STV600 75 кВт 400В с DC реакт. | STV600D75N4L1 SE APC

Преобразователь частоты 75 кВт 400В с входным реактором и DC реактором от бренда Systeme Electric (артикул stv600d75n4l1) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах, особенно в насосных и вентиляторных контурах. Устройство включает в себя два реактора для снижения помех и повышения надёжности работы.

Назначение и область применения

Преобразователь частоты 75 кВт 400В с входным реактором и DC реактором используется для управления двигателями в системах, где требуется изменение скорости вращения: насосы, вентиляторы, компрессоры, конвейеры, системы климатизации. Подходит для промышленных зон с высокими требованиями к энергоэффективности и стабильности работы. Особенно эффективен в задачах с переменной нагрузкой - например, когда необходимо поддерживать постоянное давление или расход жидкости/воздуха.

Технические характеристики

• Номинальная мощность: 75 кВт (возможно перегрузка до 110% - 82,5 кВт - до 60 секунд)
• Напряжение питания: 3 фазы, 380–440 В (допуск +-15%/+10%)
• Выходной ток: 150 А
• Выходное напряжение: до 440 В
• Максимальная выходная частота: 400 Гц
• Частота сети: 50/60 Гц, допустимые отклонения: +-0,05% по частоте, +-0,1% по напряжению
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - подходит только для установки внутри шкафа управления
• Температурный диапазон: -10C ... +50C; при температуре выше +40C возможна потеря номинальной мощности
• Габариты: 282×560×263,7 мм
• Вес: 24 кг
• Конформное покрытие плат: класс 3С3 (EN 60721-3-3) - защищает от влаги, пыли и химических воздействий
• Встроенные элементы: входной реактор, DC-реактор (для подавления гармоник и стабилизации тока)
• Отсутствуют: встроенный ЭМС-фильтр, моторный дроссель

Совместимость и монтаж

Преобразователь частоты 75 кВт 400В с входным реактором и DC реактором рассчитан на встраивание в силовые шкафы. Возможны два способа крепления: настенный и фланцевый. Для правильной установки важно обеспечить свободное пространство вокруг устройства - минимум 100 мм спереди для доступа к панели и с обоих боков для вентиляции. Клеммы для подключения питания и двигателя расположены сверху и снизу - соблюдайте правила изоляции и момент затяжки. Обязательно используйте внешний ЭМС-фильтр, так как он не встроен. Также рекомендуется установка автономного воздушного охлаждения при работе при температуре выше +40C.

Подключение интерфейсов

• Цифровые входы: 6 (DI) - для сигналов старта/останова, переключения скоростей
• Аналоговые входы: 2 (AI) - для подключения датчиков давления, температуры, потока
• Цифровые выходы: 1 (DO) - сигнализация состояния
• Аналоговые выходы: 2 (AO) - передача значений частоты, тока, давления
• Релейные выходы: 1 (RO*) - только для устройств, выпущенных после 15 марта 2023 г. (маркировка QCPASS на упаковке); можно заменить на плату SEOP-1630 (+2DI, 6RO)
• Интерфейсы связи: один порт RS-485 с протоколом Modbus RTU (по умолчанию); опционально - PROFIBUS DP, PROFINET, CANopen через модуль расширения
• Два слота расширения (SLOT1/SLOT2) - позволяют добавить платы ввода/вывода, например SEOP-1628 (+4DI, 1AI, 1DO, 2RO)
• Панель оператора: съёмная LED-панель (стандартно); опционально - выносная LCD-панель SEOP-1205

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для промышленного оборудования. Конформное покрытие печатных плат (класс 3С3) обеспечивает долговременную работу в условиях повышенной влажности и запылённости. Отсутствие встроенного ЭМС-фильтра требует обязательного подключения внешнего фильтра для соответствия нормам EMC (IEC 61800-3). Гарантия - 24 месяца. Устройство прошло тестирование на соответствие стандартам IEC/EN 61800-5-1 и IEC 60721-3-3.

Преимущества

• Встроенные входной и DC-реакторы снижают уровень помех в сети и защищают преобразователь от импульсных скачков
• Поддержка векторного управления без датчика обратной связи - высокая точность контроля момента даже при малых оборотах
• Функция «пожарный режим» - автоматическое принудительное включение на максимальной частоте при получении сигнала от пожарной системы
• Гибкая система расширения: два слота для модулей ввода/вывода позволяют адаптировать устройство под любую систему управления
• Поддержка программного обеспечения SystemeVAR Studio - удобная настройка, диагностика и мониторинг через ПК
• Съёмная панель оператора - позволяет обслуживать устройство без вскрытия шкафа

Ограничения применения

• Не предназначена для установки вне закрытых шкафов - степень защиты IP20 исключает использование в открытой среде
• Отсутствие встроенного ЭМС-фильтра требует дополнительных затрат и места в шкафу
• Нет встроенного моторного дросселя - при длинных кабелях между преобразователем и двигателем (>30 м) необходим внешний дроссель
• При температуре выше +40C возможно снижение выходной мощности - требуется активное охлаждение
• Релейный выход RO* доступен только в новых версиях (с маркировкой QCPASS); устаревшие модели имеют только 1 DO
• Не подходит для однофазных сетей или двигателей менее 0,75 кВт

Примеры использования

• Система водоснабжения: регулирование давления в трубопроводе за счёт изменения частоты насосов
• Вентиляция крупного цеха: автоматическая настройка скорости вентиляторов по уровню CO₂ или температуре
• Производственный конвейер: плавный пуск и остановка с учётом веса груза
• Пожарная система: автоматический переход на максимум при срабатывании пожарной сигнализации
• Энергоэффективный HVAC: снижение потребления электроэнергии на 30–50% по сравнению с клапанной регулировкой

Практические советы

• Перед первым запуском обязательно проверьте совпадение напряжения сети с параметрами преобразователя - допуск 380–440 В, но перенапряжение свыше 440 В вызывает отказ
• При использовании длинных кабелей к двигателю (>30 м) установите внешний dV/dt-фильтр или моторный дроссель - иначе есть риск пробоя изоляции обмоток
• Для удалённой настройки используйте Modbus RTU через RS-485 - подключите к PLC или HMI-терминалу
• Загрузите SystemeVAR Studio - программа позволяет экспортировать настройки, делать резервные копии и проводить диагностику без доступа к самому устройству
• При замене панели оператора - всегда отключайте питание. Съёмная панель не требует перепрошивки, но её тип должен соответствовать версии прошивки контроллера
• Обязательно убедитесь, что ваша модель имеет маркировку QCPASS на упаковке - иначе релейный выход будет отсутствовать
• При монтаже в шкафу - располагайте преобразователь подальше от чувствительной аппаратуры (PLC, датчики) - реакторы создают магнитное поле
