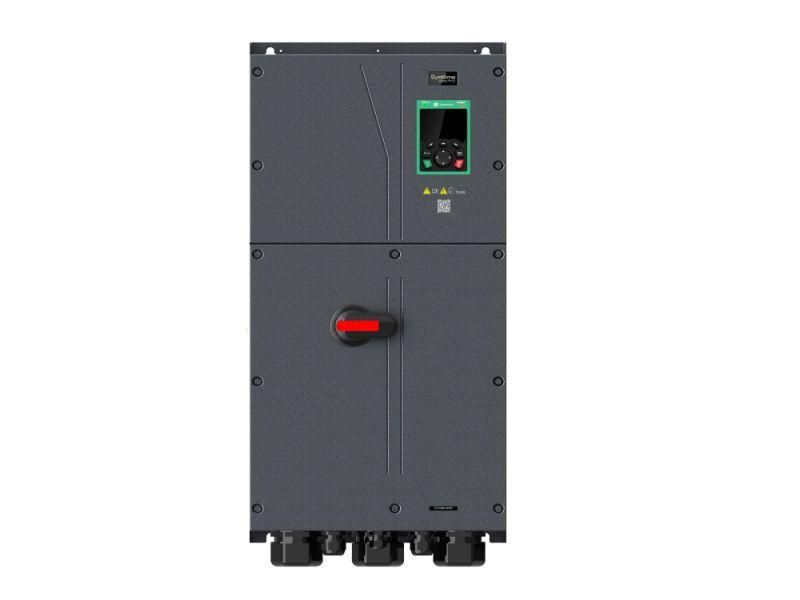

Преобразователь частоты STV900 G-тип: 75 кВт (P-тип: 90 кВт) 400В IP55 | STV900D75N4-IP55 SE APC

Преобразователь частоты STV900 75 кВт 400В IP55 SE - устройство для точного регулирования скорости и момента асинхронных и синхронных двигателей в промышленных системах. Модель STV900 от бренда SE (Systeme) сочетает высокую перегрузочную способность, встроенную безопасность и гибкую настройку, что делает её надёжным решением для автоматизированных линий, насосов, компрессоров и конвейеров.

Назначение и область применения

Преобразователь частоты STV900 предназначен для управления электродвигателями переменного тока путём изменения частоты и напряжения на выходе. Он обеспечивает плавный запуск, точную регулировку скорости и энергоэффективность работы оборудования. Применяется в промышленных условиях: на конвейерах, вентиляционных системах, насосных станциях, компрессорах, подъёмных механизмах и других установках с изменяющейся нагрузкой. Подходит для работы в пыльных, влажных и агрессивных средах благодаря защите IP55.

Технические характеристики

• Номинальная мощность: 75 кВт (G-тип), 90 кВт (P-тип)
• Номинальный выходной ток: 150 А (G-тип), 170 А (P-тип)
• Напряжение сети: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность G-типа: 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Перегрузочная способность P-типа: 120% - 60 сек
• Необходимый тип управления: скалярный и векторный (с обратной связью и без)
• Несущая частота ШИМ: 2 кГц
• Степень защиты: IP55 (защита от пыли и струй воды)
• Рабочая температура: –10 C ... +50 C; при +40 C и ниже - без снижения номинальной мощности
• Встроенные элементы: DC-реактор, ЭМС-фильтр класса C3 (EN 61800-3), рубильник для отключения сети
• Защита: STO (Safe Torque Off), уровень SIL2
• Покрытие печатных плат: Class 3C2 (EN 60721-3-3)
• Аналоговые входы: 1 (0...10 В / 4...20 мА)
• Цифровые входы: 6 (24 В постоянного тока)
• Аналоговый выход: 1 (0...10 В / 4...20 мА)
• Цифровые выходы: 1 (реле)
• Релейные выходы: 2
• Интерфейсы: Modbus RTU через RS-485 (1 порт)
• Расширяемость: 3 слота для модульных карт (коммуникация, I/O, энкодеры, ПЛК, 24 В DC)
• Габариты: 370 × 380 × 788 мм
• Вес: 64 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 совместим с большинством трёхфазных асинхронных и синхронных двигателей мощностью до 75 кВт (G-тип) и 90 кВт (P-тип). Для монтажа требуется свободное пространство вокруг корпуса для вентиляции - минимум 100 мм с каждой стороны. Установка допускается на вертикальной плоскости. Кабели питания и управления должны быть экранированными, особенно при использовании длинных линий. Подключение к сети выполняется через встроенный рубильник - перед обслуживанием обязательно отключить питание. Для подключения энкодера или дополнительных сигналов используйте доступные слоты расширения. Обязательно соблюдать полярность при подключении 24 В DC к картам управления.

Безопасность и стандарты

• Соответствие EN 61800-3 (EMC класс C3)
• Соответствие EN 60721-3-3 (класс покрытия 3C2)
• Встроенная функция STO (Safe Torque Off) соответствует уровню SIL2
• Поддержка стандарта Modbus RTU для интеграции в системы автоматизации
• Устройство сертифицировано для применения в промышленных зонах

Преимущества

• Встроенный DC-реактор снижает помехи в сети и продлевает срок службы конденсаторов
• ЭМС-фильтр класса C3 исключает необходимость внешней фильтрации в большинстве промышленных объектов
• Рубильник в корпусе позволяет полностью отключить питание без дополнительных аппаратов
• Трёхслотовая система расширения даёт возможность адаптировать устройство под задачи без замены всего преобразователя
• Поддержка векторного управления без энкодера повышает точность контроля момента даже при малой скорости
• Работа в четырёх квадрантах позволяет использовать устройство в системах рекуперативного торможения

Ограничения применения

• Не предназначена для работы при температуре выше +50 C - требует принудительного охлаждения или перемещения в более прохладное помещение
• При работе в режиме P-тип (90 кВт) нельзя рассчитывать на кратковременную перегрузку выше 120%
• Встроенный ЭМС-фильтр не гарантирует соответствие требованиям жилых зон - применение вне промзоны требует проверки местных норм
• Нет встроенного Ethernet или PROFINET - для современных систем автоматизации потребуется дополнительная карта
• Максимальная частота 400 Гц ограничивает использование с высокоскоростными шпинделями свыше 24 000 об/мин

Примеры использования

• Конвейерная линия с плавным пуском и остановкой - предотвращает проскальзывание и износ ремней
• Водяной насос в системе водоснабжения - экономия электроэнергии за счёт регулирования давления
• Компрессор воздуха - автоматическое поддержание давления без частых включений
• Подъёмный механизм с рекуперацией - возврат энергии при опускании груза
• Обрабатывающий центр с векторным управлением - точная работа с инструментом при низких оборотах

Практические советы

• Выбирая между G- и P-типом: G-тип лучше для тяжёлых циклических нагрузок (например, дробилки), P-тип - для длительной равномерной работы (насосы, вентиляторы)
• При монтаже в шкафу - убедитесь, что температура внутри не превышает +40 C, иначе возможна дератинг (снижение мощности)
• Для долгой работы - используйте фильтры на входе, если сеть имеет значительные скачки напряжения
• Настройка через интерфейс Modbus удобнее при масштабном внедрении - можно контролировать несколько преобразователей STV900 с одного PLC
• Запрещено подключать двигатель с меньшей мощностью, чем указано в спецификации - риск перегрева преобразователя
• Проверьте посадочные размеры (370×380 мм) перед заказом - устройство крупное и требует места для демонтажа
