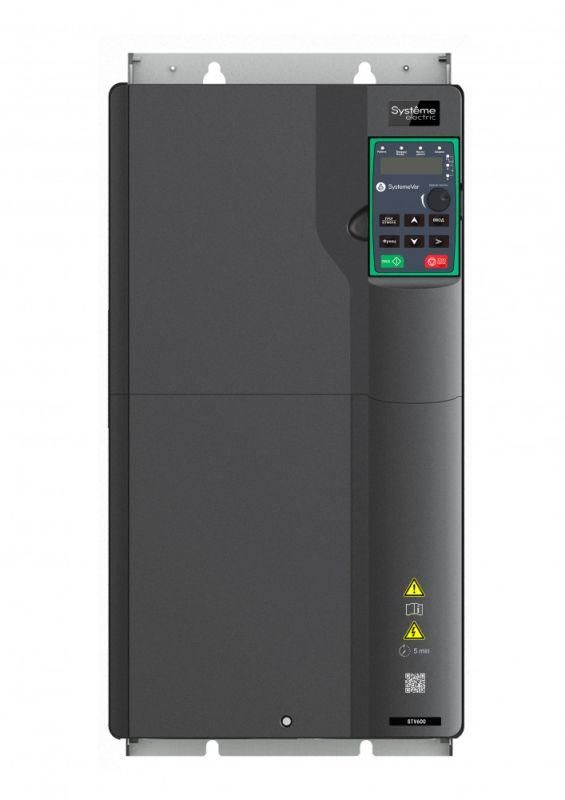

Преобразователь частоты STV600 90 кВт 400В с ЭМС C3 фильт. | STV600D90N4F3 SE APC

Преобразователь частоты 90 кВт 400В с ЭМС C3 фильтром SE - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 90 кВт, предназначенное для работы в промышленных системах с высокими требованиями к электромагнитной совместимости. Бренд Systeme Electric и артикул stv600d90n4f3 указывают на принадлежность к серии SystemeVar, оптимизированной под насосные и вентиляторные нагрузки.

Назначение и область применения

Преобразователь частоты 90 кВт 400В с ЭМС C3 фильтром SE используется для управления скоростью электродвигателей в системах, где важна энергоэффективность и стабильность работы: насосные станции, системы вентиляции, компрессоры, конвейеры, циркуляционные контуры. Особенно эффективен там, где требуется плавный запуск, снижение пиковых нагрузок и автоматическое поддержание давления или расхода. Устройство соответствует классу EMC C3 по EN 61800-3 - значит, его можно устанавливать в промышленных зонах без дополнительных внешних фильтров.

Технические характеристики

• Напряжение питания: 3×400 В +-15…+10% (диапазон 340–440 В)
• Выходная мощность: 90 кВт (номинал); до 110% (180 кВт) кратковременно - до 60 секунд
• Выходной ток: 180 А
• Выходная частота: до 400 Гц
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - только внутри шкафа управления
• Температурный диапазон: от −10 C до +50 C; при температуре выше +40 C допускается снижение мощности
• Интерфейсы связи: встроенный Modbus RTU через порт RS-485
• Цифровые входы: 6
• Аналоговые входы: 2 (например, для сигналов 0–10 В или 4–20 мА)
• Цифровые выходы: 1
• Аналоговые выходы: 2 (можно использовать для контроля параметров)
• Релейные выходы: 1 (или 2 - для моделей после 15 марта 2023 г.)
• Габариты: 282 × 560 × 263,7 мм
• Вес: 18 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 90 кВт 400В с ЭМС C3 фильтром SE рассчитан на встраивание в силовой шкаф. Монтаж возможен двумя способами: настенным или фланцевым. Для обеспечения надлежащего теплоотвода необходимо соблюдать минимальные зазоры вокруг устройства - рекомендовано минимум 100 мм спереди и по бокам. Отсутствие встроенного DC-реактора и моторного дросселя требует проверить соответствие длин кабелей между преобразователем и двигателем - при длинах более 50 метров рекомендуется установка внешнего дросселя для снижения импульсных помех. Кабели питания и двигателя следует прокладывать раздельно, чтобы избежать наводок.

Безопасность и стандарты

• Электромагнитная совместимость: Class C3 согласно EN 61800-3 - позволяет работать в промышленной среде без внешних фильтров
• Конформное покрытие печатных плат: класс 3C3 по EN 60721-3-3 - защищает от влаги, пыли и химических воздействий внутри шкафа
• Поддержка стандартов IEC 61800-5-1 (электробезопасность)
• Пожарный режим: предусмотрена специальная программа для аварийного включения оборудования при возгорании (например, вентиляция дымоудаления)

Преимущества

• Встроенный фильтр EMC C3 исключает необходимость в дорогостоящих внешних фильтрах
• Поддержка векторного управления без датчика - повышает точность управления моментом даже при малых оборотах
• Съемная LED-панель оператора - удобна для настройки и диагностики без вскрытия шкафа
• Два слота для расширения функционала - позволяют добавить PROFIBUS, PROFINET, CANopen или увеличенное количество дискретных входов/выходов
• Программное обеспечение SystemeVAR Studio - упрощает первичную настройку, параметризацию и удаленную диагностику
• Автоматические алгоритмы для насосов и вентиляторов - снижают потребление энергии за счет адаптивного регулирования

Ограничения применения

• Степень защиты IP20 - нельзя использовать вне закрытого электрошкафа
• Не имеет встроенного DC-реактора - при длинных кабелях (>50 м) возможны перенапряжения на двигателе
• Отсутствие встроенного моторного дросселя - при использовании с длинными кабелями требуется внешняя защита
• Максимальная рабочая температура +50 C - при постоянной работе выше +40 C снижается номинальная мощность
• Нет встроенного трансформатора - питание обязательно трехфазное 400 В
• Релейные выходы: только один стандартный - второй доступен лишь в новых версиях (с маркировкой QCPASS на упаковке)

Примеры использования

• Насосная станция водоснабжения - преобразователь частоты 90 кВт 400В с ЭМС C3 фильтром SE поддерживает постоянное давление в трубопроводе, снижая износ насосов
• Система вентиляции крупного производственного цеха - регулирует скорость вентиляторов в зависимости от уровня CO₂ или температуры
• Линия производства с конвейером - плавный пуск и остановка предотвращают проскальзывание материалов
• Оборудование для пожарной безопасности - активируется в режиме «пожарный режим» при сигнале от пожарной сигнализации

Практические советы

• Перед монтажом проверьте наличие маркировки QCPASS на упаковке - она подтверждает наличие двух релейных выходов
• Для подключения к SCADA используйте Modbus RTU через RS-485 - кабель экранированный, с терминаторами на обоих концах
• Настройку начинайте через программу SystemeVAR Studio - проще и быстрее, чем через панель оператора
• Если двигатель расположен дальше 50 м от преобразователя - установите внешний дроссель и/или выходной фильтр
• При эксплуатации в условиях повышенной запыленности - регулярно очищайте радиаторы и вентиляционные решётки шкафа
• Запрещено подключение однофазных двигателей - устройство предназначено только для трёхфазных асинхронных машин
• При замене старого преобразователя - сверьте тип двигателя, его номинальный ток и механическую нагрузку - новые алгоритмы SystemeVar могут отличаться от других брендов
