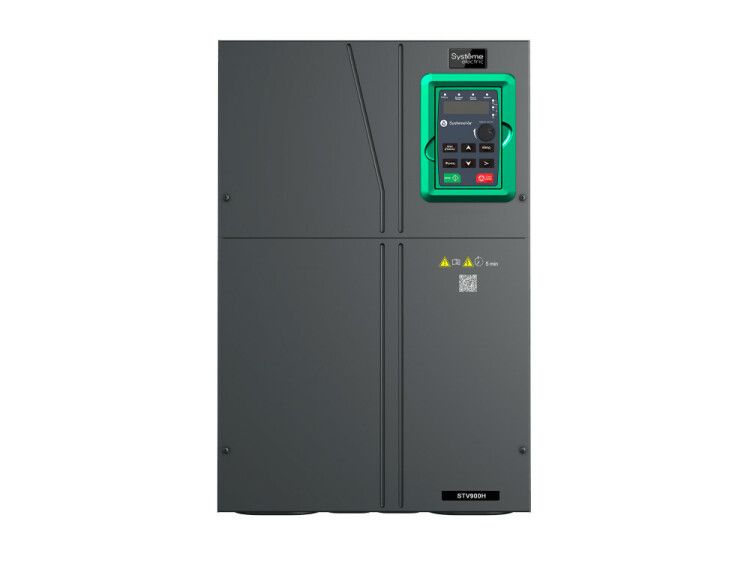

Преобразователь частоты STV900H 90 кВт 400В. Кран/Подъемник | STV900D90N4H SE APC

Преобразователь частоты STV900H 90 кВт 400В для крана/подъемника - устройство для точного регулирования скорости и момента двигателя крана или подъемника. Разработан компанией Systeme Electric, артикул stv900d90n4h, предназначен для жестких промышленных условий с высокими требованиями к надежности и безопасности.

Назначение и область применения

Преобразователь частоты STV900H 90 кВт 400В для крана/подъемника используется для управления асинхронными двигателями в системах грузоподъёмного оборудования: мостовые краны, электрические лебедки, подъёмники, элеваторы. Обеспечивает плавный запуск, точную остановку, контроль момента при опускании груза и энерговозврат при торможении. Подходит для работы в цикличных режимах с частыми изменениями направления движения.

Технические характеристики

• Номинальная мощность: 90 кВт (G-тип - повышенная перегрузочная способность)
• Выходной ток: 180 А
• Напряжение питания: 380–440 В переменного тока, 3 фазы
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочные возможности: 150% на 60 сек, 180% на 10 сек, 200% на 1 сек
• Частота ШИМ: 2 кГц
• Максимальная выходная мощность при линейной нагрузке: 180 кВт
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не предназначена для открытой установки
• Цифровые входы: 6 шт.
• Аналоговые входы: 2 шт. (для сигналов 0–10 В / 4–20 мА)
• Цифровые выходы: 2 шт.
• Аналоговый выход: 1 шт. (для обратной связи или индикации)
• Интерфейсы связи: Modbus RTU через порт RS-485
• Управление: 4 квадранта - позволяет работать в обоих направлениях вращения и в режимах двигатель/генератор
• Габариты: 338 × 330 × 554 мм
• Вес: 41 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900H 90 кВт 400В для крана/подъемника совместим с большинством трёхфазных асинхронных двигателей мощностью до 90 кВт. Для правильной установки требуется:

• Монтаж в закрытом щите с температурой окружающей среды от –10C до +50C
• Обязательное соблюдение расстояний до других элементов (по данным производителя - минимум 100 мм сверху и с боков для вентиляции)
• Подключение силовых кабелей сечением не менее 35 мм2 (для медных проводников)
• Заземление корпуса по нормам ПУЭ
• Использование внешнего тормозного резистора при длительном рекуперативном торможении - внутренний тормозной модуль рассчитан на кратковременные нагрузки

Безопасность и стандарты

• Встроенная функция STO (Safe Torque Off) - соответствует EN ISO 13849-1 PL e и IEC 61800-5-2
• Защита от перегрева, перегрузки, перенапряжения, потери фазы
• Встроенный DC-реактор снижает гармонические искажения в сети
• Соблюдает требования EMC класса A для промышленной среды

Преимущества

• Встроенный тормозной модуль и реактор уменьшают количество внешних компонентов
• Управление в четырёх квадрантах обеспечивает точный контроль при спуске груза и экономию энергии
• Поддержка Modbus позволяет легко интегрировать в системы автоматизации
• Высокая перегрузочная способность G-типа идеально подходит для ударных нагрузок кранового оборудования
• Ручное, дистанционное и интерфейсное управление даёт гибкость в настройке

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 требует герметичного шкафа
• Внутренний тормозной модуль не рассчитан на постоянную рекуперацию; при длительных циклах опускания груза необходим внешний тормозной резистор
• Не поддерживает профилированные алгоритмы (например, V/f с компенсацией момента по нагрузке) - базовая система управления
• Требуется качественная сеть питания: допускается +-10% колебаний напряжения, но нестабильная сеть снижает срок службы

Примеры использования

• Мостовой кран на металлургическом заводе - управление двумя двигателями тележки и подъёмом с точным позиционированием
• Лебёдка для перемещения форм в литейном цехе - частый пуск/остановка, работа в 4-м квадранте
• Подъёмник для обслуживания оборудования на высоте - безопасная остановка по STO при аварии
• Конвейерная система с вертикальным участком - восстановление энергии при опускании груза

Практические советы

• При замене старого преобразователя проверьте соответствие посадочных размеров - STV900H имеет габариты 338×330×554 мм
• Настройте параметры торможения (время, уровень тормозного момента) исходя из массы груза и скорости опускания
• Для удалённого управления используйте аналоговый вход 0–10 В для задания скорости и цифровые входы для команд “Пуск”, “Стоп”
• При использовании Modbus - выделите отдельный адрес устройства, настройте скорость передачи (обычно 9600 бод)
• Регулярно проверяйте состояние вентилятора и фильтров внутри шкафа - пыль в условиях производства сокращает срок службы
• Не забудьте подключить внешнюю кнопку аварийной остановки параллельно с STO - это обязательное требование по безопасности
