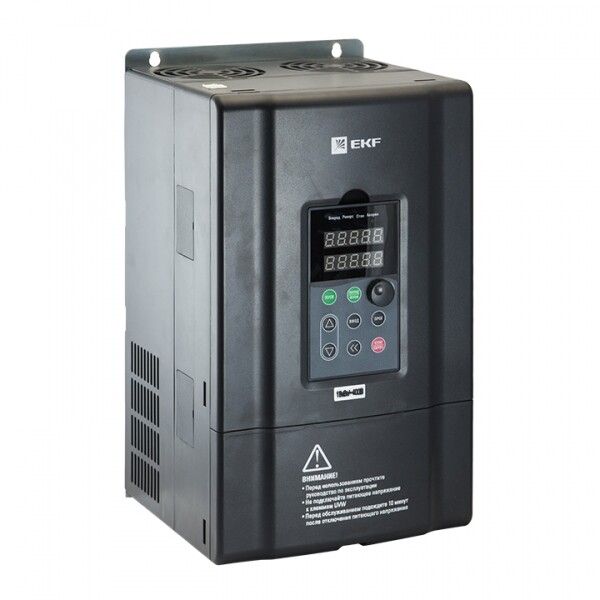

Преобразователь частоты 90/110кВт 3х400В VECTOR-100 EKF PROxima | VT100-090-3

Преобразователь частоты 90/110 кВт 3х400 В VECTOR-100 PROxima от EKF предназначен для регулирования скорости трёхфазных асинхронных двигателей. Модель обеспечивает высокую точность управления, экономию энергии и надёжную работу в промышленных условиях. Артикул vt100-090-3 соответствует номинальной мощности 90 кВт с возможностью перегрузки до 110 кВт.

Назначение и область применения

Преобразователь частоты 90/110 кВт 3х400 В VECTOR-100 PROxima используется для управления электродвигателями в системах, где требуется изменение скорости вращения: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ, эскалаторы и другие механизмы с переменной нагрузкой. Подходит для установки в распределительных щитах и технологических помещениях с контролируемой средой.

Технические характеристики

• Сетевое напряжение: 400 В, три фазы
• Номинальная выходная мощность: 90 кВт
• Максимальная выходная мощность: 110 кВт (кратковременная перегрузка)
• Выходной ток: 176 А
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными приводами
• Частота сети: 50/60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защищён от доступа пальцев и крупного мусора, требует установки в закрытом шкафу
• Управление в четырёх квадрантах - поддерживает рекуперацию энергии при торможении
• Встроенное тормозное сопротивление - исключает необходимость внешнего модуля при большинстве применений
• Аналоговые входы: 2 (для сигналов 0–10 В / 4–20 мА)
• Аналоговые выходы: 2 (для контроля параметров, например, частоты или тока)
• Цифровые входы: 5 (для команд запуска, останова, переключения режимов)
• Цифровые выходы: 4 (сигналы состояния, аварий, готовности)
• Интерфейс RS-485 - для подключения к PLC, HMI или SCADA-системам
• Способы задания параметров: ручной (через панель), дистанционный (по проводам), через интерфейс связи
• Гарантия: 3 года

Совместимость и монтаж

Преобразователь частоты 90/110 кВт 3х400 В VECTOR-100 PROxima рассчитан на подключение к трёхфазным двигателям с напряжением 400 В. Для монтажа требуется свободное пространство вокруг корпуса для теплоотвода - минимальный зазор 100 мм сверху и с боков. Устройство крепится болтами к вертикальной поверхности. Входные и выходные кабели подключаются к клеммникам с моментом затяжки 1,5–2 Нм. Внутренний вентилятор легко снимается для обслуживания - стандартный размер, не требует специальных инструментов. Подключение к сети выполняется через автоматический выключатель и контактор (не входят в комплект).

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность силовой электроники) и EN 61800-3 (электромагнитная совместимость). Защита IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от влаги и пыли - установка допускается только во внутренних помещениях. Применение в взрывоопасных зонах запрещено.

Преимущества

• Экономия электроэнергии до 30% и выше за счёт адаптивного управления скоростью
• Встроенное тормозное сопротивление - снижает стоимость системы и упрощает монтаж
• Лаковое покрытие плат - повышает устойчивость к влажности и загрязнению внутри шкафа
• Оптимизированная компоновка элементов - не мешает естественной циркуляции воздуха, продлевает срок службы
• Поддержка 4-х квадрантов - позволяет использовать энергию торможения, что важно для грузоподъёмных механизмов и конвейеров с опусканием
• RS-485 - возможность интеграции в современные системы автоматизации

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли, агрессивных газов - из-за IP20 требуется герметичный шкаф
• Запрещено использование в зонах с риском взрыва (Ex-зоны)
• Максимальная частота 600 Гц - недостаточна для некоторых экстремально высокоскоростных приводов (например, турбин)
• Отсутствие Ethernet, USB, RS-232 - нельзя подключить напрямую к компьютеру или современным протоколам типа PROFINET
• Нет возможности параллельного включения нескольких устройств - каждый преобразователь управляет одним двигателем

Примеры использования

• Вентиляция в производственном цеху - регулировка оборотов в зависимости от температуры
• Насосная станция водоснабжения - плавный пуск и поддержание давления
• Конвейерная линия - изменение скорости передачи изделий в зависимости от потока
• Шлифовальный станок - точная настройка частоты для качества обработки
• Подъёмный механизм - рекуперация энергии при спуске груза

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может вызвать вращение двигателя в обратную сторону
• Убедитесь, что посадочные размеры устройства соответствуют месту установки - габариты указаны в документации EKF
• Для длительной работы на максимальной мощности (110 кВт) используйте принудительное охлаждение шкафа
• Настройте параметры торможения в соответствии с инерцией нагрузки - слишком быстрое торможение может вызывать перенапряжение
• При использовании RS-485 применяйте экранированный кабель и соблюдайте терминирующее сопротивление 120 Ом
• Регулярно проверяйте состояние воздушных фильтров (если установлены) и чистоту радиаторов - даже при IP20 пыль со временем оседает
