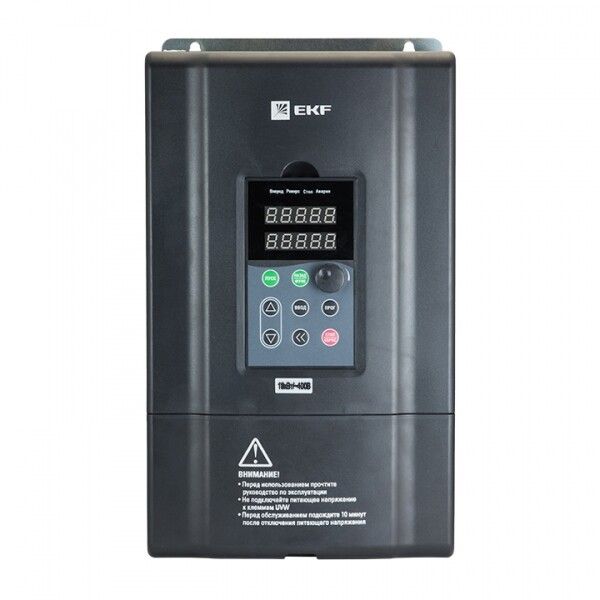

Преобразователь частоты 55/75кВт 3х400В VECTOR-100 EKF PROxima | VT100-055-3

Преобразователь частоты 55/75 кВт 3х400 В VECTOR-100 PROxima от EKF предназначен для точного регулирования скорости трёхфазных электродвигателей в промышленных системах автоматизации. Благодаря высокой мощности и поддержке управления в четырёх квадрантах, этот преобразователь подходит для задач, требующих точного контроля момента и энергоэффективности.

Назначение и область применения

Преобразователь частоты 55/75 кВт 3х400 В VECTOR-100 PROxima используется для управления скоростью вращения двигателей в промышленном оборудовании: насосах, вентиляторах, компрессорах, конвейерах, станках и другом механизированном оборудовании. Применяется там, где требуется экономия энергии, мягкий пуск, точное поддержание нагрузки или работа в режиме рекуперации. Подходит для установки в производственные цеха, логистические комплексы и объекты ЖКХ.

Технические характеристики

• Номинальная мощность: 55 кВт; максимальная перегрузочная мощность: 75 кВт
• Сетевое напряжение: 400 В переменного тока, три фазы
• Выходное напряжение: до 400 В, соответствует входному
• Номинальный выходной ток: 110 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокооборотными механизмами
• Поддержка управления в четырёх квадрантах - возможность работы в режимах движения и торможения с рекуперацией энергии
• Перегрузка по току: до 150% в течение 60 секунд - выдерживает кратковременные пики нагрузки
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не герметичен
• Количество цифровых входов: 5, цифровых выходов: 4, аналоговых входов/выходов: 2/2 - гибкая интеграция с контроллерами и датчиками
• Частота сети: 50/60 Гц - совместим с сетями России и стран Европы
• Максимальное сечение кабеля: 25 мм2 - допускает использование силовых кабелей среднего и большого сечения
• Интерфейс связи: один порт RS-485 с поддержкой Modbus RTU - для подключения к системам автоматизации
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и относительной влажности до 95%
• Гарантия: 3 года

Совместимость и монтаж

Преобразователь частоты 55/75 кВт 3х400 В VECTOR-100 PROxima монтируется на монтажную плату или DIN-рейку внутри шкафа управления. Для подключения используются клеммы для силового кабеля сечением до 25 мм2. Кабели питания и двигателя следует прокладывать отдельно от слаботочных проводов. Интерфейс RS-485 позволяет подключить устройство к PLC, HMI или SCADA-системам через последовательный канал. Выносной дисплей (приобретается отдельно) упрощает настройку и диагностику без вскрытия корпуса.

Безопасность и стандарты

Преобразователь соответствует требованиям технического регламента ТР ТС 004/2011 «О безопасности низковольтного оборудования». Может использоваться в жилых и коммерческих зонах благодаря уровню электромагнитных помех, соответствующему нормам для промышленных помещений. Отсутствие открытых токоведущих частей (IP20) исключает случайный контакт при установленном корпусе шкафа.

Преимущества

• Высокий пусковой момент - 150% при 0,5 Гц - обеспечивает надёжный запуск нагруженных механизмов даже при минимальной частоте
• Экономия энергии до 30% и выше - особенно заметна при работе насосов и вентиляторов с изменяющейся нагрузкой
• Поддержка Modbus RTU - легко интегрируется в существующие системы автоматизации без дорогостоящего переоборудования
• Широкий диапазон частот (до 600 Гц) - позволяет использовать двигатель в специализированных задачах, таких как высокоскоростная шлифовка или тестирование
• Защита от перегрузки - способность работать при 150% нагрузке 60 секунд повышает отказоустойчивость в условиях нестабильной механической нагрузки

Ограничения применения

• Степень защиты IP20 требует обязательной установки в закрытый электрощит - нельзя использовать на открытом воздухе или во влажных помещениях без дополнительной защиты
• Отсутствие интерфейсов Industrial Ethernet, PROFINET, USB - не подходит для современных систем, требующих быстрого цифрового взаимодействия по Ethernet
• Не имеет встроенного тормозного модуля - для активного торможения необходимо подключение внешнего тормозного резистора
• Максимальная мощность 75 кВт достигается только при кратковременной перегрузке - длительная работа возможна лишь на уровне 55 кВт

Примеры использования

• Вентиляционная система с частотным регулированием - снижение энергопотребления ночью при сниженной нагрузке
• Конвейерная линия с плавным ускорением и замедлением - предотвращение проскальзывания товаров
• Циркулярный станок с постоянным моментом на малых оборотах - точная обработка материалов
• Насосная группа в системе водоснабжения - поддержание давления без избыточного расхода энергии

Практические советы

• Выбирая преобразователь частоты 55/75 кВт 3х400 В VECTOR-100 PROxima, проверьте соответствие номинала двигателя - он должен быть не больше 55 кВт для длительной работы
• Для работы в режиме рекуперации обязательно используйте внешний тормозной резистор и правильно рассчитайте его мощность
• Настройку параметров выполняйте через выносной дисплей или программатор - ручная настройка на кнопках устройства затруднена
• При монтаже соблюдайте расстояние между силовыми и управляющими кабелями минимум 30 см - чтобы избежать помех
• Убедитесь, что сеть имеет симметрию не хуже 15%, указанной в характеристиках - иначе возможны перегрев и аварийные отключения
