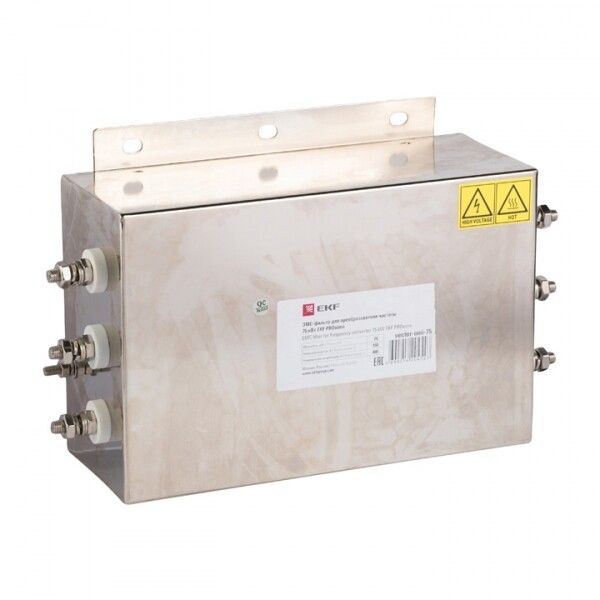

Фильтр ЭМС PROxima 55 кВт для преобразователя частоты EKF vector-emi-55

ЭМС-фильтры для преобразователя частоты 55 кВт от бренда EKF, артикул vector-emi-55, предназначены для подавления электромагнитных помех, возникающих при работе частотного преобразователя. Эти фильтры обеспечивают стабильную работу чувствительной аппаратуры вблизи мощных приводов.

Назначение и область применения

ЭМС-фильтры для преобразователя частоты 55 кВт устанавливаются между преобразователем частоты и сетью питания. Они снижают уровень радиочастотных помех, которые могут нарушать работу других устройств - автоматики, связи, измерительных приборов. Применяются в промышленных системах: на станках, конвейерах, насосных станциях, где установлены преобразователи частоты мощностью до 55 кВт.

Технические характеристики

• Мощность: 55 кВт - соответствует нагрузкам, требующим тока около 110–120 А при напряжении 380 В
• Тип фильтра: пассивный - использует конденсаторы, резисторы и катушки индуктивности без активной электроники
• Работает в сети переменного тока 380/400 В, 50 Гц
• Защита от проводимых помех - подавляет высокочастотные шумы, передающиеся по силовым кабелям

Совместимость и монтаж

Фильтр vector-emi-55 совместим с большинством преобразователей частоты мощностью до 55 кВт, независимо от бренда. Устанавливается на входе преобразователя - между автоматическим выключателем и первым контактом преобразователя. Клеммы рассчитаны на зажим проводов сечением до 35 мм2. Обязательно соблюдать минимальную длину кабеля между фильтром и преобразователем - рекомендуется менее 5 метров, чтобы сохранить эффективность подавления помех.

Безопасность и стандарты

ЭМС-фильтры для преобразователя частоты 55 кВт разработаны в соответствии с требованиями EN 61800-3 и IEC 61000-6-2 - нормами по электромагнитной совместимости для промышленной среды. Соответствие этим стандартам гарантирует, что фильтр не станет источником помех для соседнего оборудования и защищен от внешних воздействий.

Преимущества

• Нет необходимости в питании - работает без внешнего источника энергии
• Высокая надёжность - пассивная схема не содержит сложной электроники, которая может выйти из строя
• Уменьшает риск сбоев в системах управления - особенно важно в цехах с PLC, ЧПУ, датчиками
• Поддерживает соответствие нормам ЭМС - снижает риски отказа при проверках инспекторами

Ограничения применения

• Не предназначен для защиты от импульсных перенапряжений - для этого нужны отдельные грозозащитные устройства
• Не заменяет фильтр на выходе преобразователя - если есть проблемы с кабелем двигателя, нужен выходной фильтр
• Неэффективен при использовании с длинными кабелями (>10 м) между фильтром и преобразователем
• Не подходит для систем выше 55 кВт - требуется более мощная модель

Примеры использования

• Промышленный станок с ЧПУ - фильтр prevents сбои в управлении из-за помех от частотника
• Линия производства пластиковой тары - обеспечивает стабильную работу датчиков уровня и сервоприводов
• Водонапорная станция - защищает системы автоматического контроля давления от ложных сигналов

Практические советы

• Перед установкой проверьте, что токовый класс фильтра (до 120 А) соответствует вашему преобразователю
• Закрепляйте фильтр на металлическом щите с хорошим контактным соединением - плохая масса снижает эффективность
• Используйте экранированные кабели от фильтра к преобразователю - это усиливает эффект подавления помех
• Не располагайте фильтр рядом с чувствительной аппаратурой - даже после фильтрации возможна небольшая радиация
• При наличии нескольких преобразователей - каждый требует своего фильтра; параллельное подключение недопустимо
