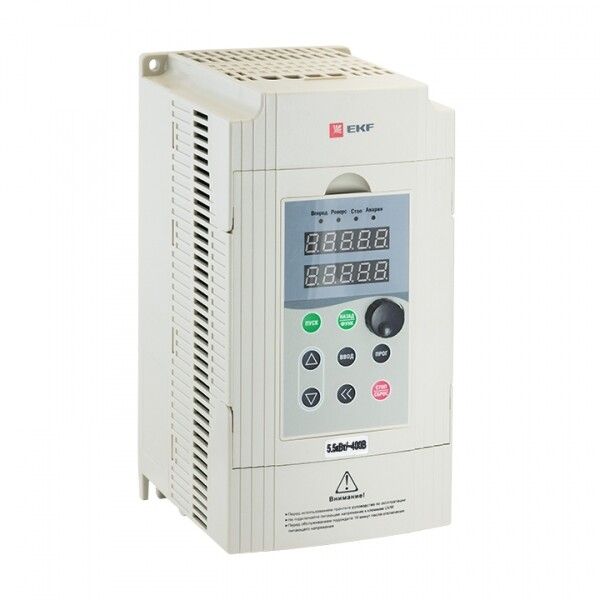

Преобразователь частоты 5,5/7,5кВт 3х400В VECTOR-100 EKF PROxima | VT100-5R5-3B

Преобразователь частоты 5,5/7,5 кВт 3х400 В VECTOR-100 PROxima от EKF предназначен для точного регулирования скорости трёхфазных асинхронных двигателей. Модель VT100-5R5-3B сочетает надёжную работу в промышленных условиях с функциями энергосбережения и встроенными системами безопасности.

Назначение и область применения

Преобразователь частоты 5,5/7,5 кВт 3х400 В VECTOR-100 PROxima используется для управления скоростью вращения электродвигателей в автоматизированных системах. Подходит для оборудования, где требуется плавный запуск, стабильная скорость или изменение нагрузки - например, насосы, вентиляторы, конвейеры, компрессоры и станки. Применяется как в промышленных, так и в жилых зонах, согласно нормативным требованиям.

Технические характеристики

• Номинальная мощность: 5,5 кВт (возможно использование до 7,5 кВт при перегрузке)
• Напряжение питания: 380–480 В переменного тока, 50/60 Гц
• Выходное напряжение: до 400 В, адаптивное под управлением
• Выходной ток: 13 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами
• Работа в четырёх квадрантах: да - поддерживает рекуперацию энергии при торможении
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, требует установки в закрытый шкаф
• Максимальное сечение кабеля: 25 мм2 - для силовых и управляющих цепей
• Цифровые входы: 5 - для сигналов старта, останова, переключения режимов
• Цифровые выходы: 2 - для сигнализации состояния, аварий, готовности
• Аналоговые входы: 2 - для подключения датчиков давления, температуры, потока
• Аналоговый выход: 1 - для передачи информации о текущей частоте или токе
• Интерфейсы: один порт RS-485 - для связи с PLC, HMI, SCADA
• Встроенные тормозные сопротивления: да - позволяют эффективно тормозить двигатель без внешнего модуля
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допускает повышенную влажность
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не проводит ток
• Гарантия: 3 года

Совместимость и монтаж

Преобразователь частоты 5,5/7,5 кВт 3х400 В VECTOR-100 PROxima монтируется на DIN-рейку или крепится на монтажную плату внутри распределительного щита. Для подключения используются клеммы с максимальным сечением 25 мм2. Кабели питания и управления следует прокладывать отдельно, чтобы избежать помех. Интерфейс RS-485 совместим со стандартными промышленными протоколами Modbus RTU. Устройство имеет встроенный блок управления - настройка осуществляется через кнопки на лицевой панели, без необходимости подключения ПК.

Безопасность и стандарты

Преобразователь соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования». Защита IP20 исключает доступ к токоведущим частям при открытой крышке. Встроенные тормозные сопротивления предотвращают перенапряжение на шине постоянного тока. Работа в четырёх квадрантах обеспечивает безопасное торможение даже при реверсе. Устройство не выделяет значительных гармоник - соответствие нормам по качеству электроэнергии достигается за счёт внутренней фильтрации.

Преимущества

• Энергоэффективность: снижение расхода электроэнергии до 30% и более за счёт точного соответствия нагрузке
• Встроенное торможение: экономия места и стоимости - не нужен внешний тормозной модуль
• Поддержка RS-485: легко интегрируется в существующие системы автоматизации
• Работа в четырёх квадрантах: возможность рекуперации энергии при замедлении - особенно важно для вертикальных механизмов
• Длительная гарантия: 36 месяцев - выше среднего уровня для устройств этого класса
• Широкий диапазон частот: до 600 Гц - подходит для специализированного оборудования, например, шпинделя

Ограничения применения

• Не предназначен для работы вне закрытого шкафа - степень защиты IP20 не защищает от воды, брызг и пыли
• Требует стабильного напряжения сети: допускается отклонение +-15%, при больших колебаниях возможны отказы
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Настройка только вручную - нет экрана, нельзя настраивать через мобильное приложение или веб-интерфейс
• Мощность 5,5 кВт - не рассчитан на длительнюю перегрузку свыше 7,5 кВт; кратковременная перегрузка допустима, но не должна превышать 60 секунд

Примеры использования

• Вентиляционные системы - плавное регулирование оборотов в зависимости от температуры
• Насосные станции - автоматическая поддержка давления в трубопроводе
• Конвейерные линии - синхронизация скорости движения с производительностью участков
• Фрезерные и токарные станки - точное управление шпинделем на частотах до 600 Гц
• Лифтовые механизмы - работа в четырёх квадрантах позволяет контролировать опускание груза с рекуперацией энергии

Практические советы

• Выбирая преобразователь частоты 5,5/7,5 кВт 3х400 В VECTOR-100 PROmina, проверьте, что сеть соответствует 380–480 В - не используйте с однофазным питанием
• При монтаже соблюдайте минимальные зазоры вокруг устройства - обеспечьте свободную циркуляцию воздуха для охлаждения
• Для долгой службы подключите входной фильтр, если в вашей сети много помех
• Используйте экранированные кабели для аналоговых входов - это снизит влияние электромагнитных помех
• При работе с тяжёлыми механизмами (например, подъёмниками) обязательно проверьте, хватает ли встроенного тормозного сопротивления - при частом торможении может потребоваться внешнее
• Запишите параметры настройки - при сбросе в заводские значения они будут потеряны
