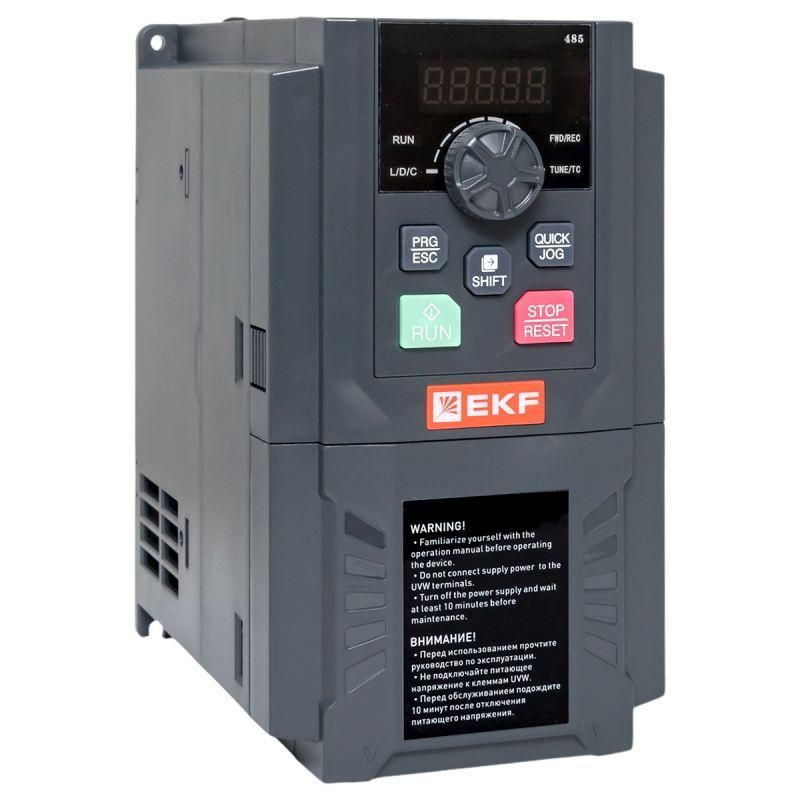

Преобразователь частоты PRO-Drive PD-150-FC-5K5-43-B |PD-150-FC-5K5-43-B|EKF

Частотный преобразователь PRO-Drive PD-150-FC-5K5-43-B от EKF предназначен для регулирования скорости вращения трёхфазных асинхронных двигателей мощностью до 5,5 кВт. Этот преобразователь применяется в системах автоматизации, где требуется точное управление моментом или оборотами - например, на конвейерах, насосах, вентиляторах и станках.

Назначение и область применения

PRO-Drive PD-150-FC-5K5-43-B используется для плавного запуска, остановки и регулирования частоты вращения электродвигателей. Он позволяет снижать энергопотребление за счёт работы двигателя только на нужной скорости, а не на максимальной. Подходит для промышленного оборудования, требующего стабильной работы при изменяющихся нагрузках: транспортеры, компрессоры, системы вентиляции, упаковочные линии.

Технические характеристики

• Мощность: 5,5 кВт - рассчитан на двигатели до этой мощности при напряжении 380 В.
• Питание: 330–450 В переменного тока, три фазы - совместим с сетями 380 В +-15%, распространёнными в промышленности.
• Выходная частота: до 600 Гц - позволяет управлять высокоскоростными механизмами, например, шпинделями или центрифугами.
• Выходное напряжение: до 400 В - адаптировано под стандартные трёхфазные двигатели.
• Защита: IP20 - внутренняя установка в щитах; не предназначен для открытой эксплуатации.
• Управление: 5 цифровых входов, 2 цифровых выхода, 2 аналоговых входа и 2 аналоговых выхода - гибкая настройка сигналов от датчиков, кнопок, PLC.
• Интерфейсы: один порт RS-485 и поддержка MODBUS RTU - возможность интеграции в SCADA-системы и автономную коммуникацию с контроллерами.
• Частота сети: 50/60 Гц - работает в любых регионах с промышленным питанием.
• Тип: Непосредственный преобразователь - без промежуточного звена постоянного тока, что упрощает конструкцию и повышает КПД.

Совместимость и монтаж

PRO-Drive PD-150-FC-5K5-43-B монтируется в электрощиты с достаточным воздушным пространством вокруг корпуса для теплоотвода. Для подключения используются клеммы L1/L2/L3 (питание), U/V/W (на двигатель), а также клеммы DI/DO/AI/AO для управления. Убедитесь, что провода питания и силовой кабель двигателя имеют подходящее сечение - согласно таблицам для 5,5 кВт при 380 В. Монтаж выполняется вертикально, без перекосов. Не допускается установка рядом с источниками сильных помех (частотники большей мощности, сварочные аппараты).

Безопасность и стандарты

PRO-Drive PD-150-FC-5K5-43-B соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность управления) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности при работе в промышленных условиях и минимизацию влияния на другие устройства в сети.

Преимущества

• Высокий уровень контроля над параметрами двигателя - точная регулировка скорости и момента даже при колебаниях нагрузки.
• MODBUS и аналоговые интерфейсы позволяют легко интегрировать устройство в существующую автоматизированную систему.
• Непосредственный тип преобразования снижает потери энергии и уменьшает тепловыделение по сравнению с двухзвенными моделями.
• Гибкость настройки через 5 цифровых и 4 аналого-цифровых канала - можно реализовать сложные алгоритмы управления без внешнего ПЛК.

Ограничения применения

• Не предназначен для работы вне закрытых щитов из-за степени защиты IP20 - пыль, влага и механические воздействия недопустимы.
• Работает только с трёхфазными асинхронными двигателями - не подходит для однофазных или синхронных машин.
• Максимальная выходная частота 600 Гц - слишком высока для обычных насосов и вентиляторов, но может быть избыточной для некоторых задач, требующих точности ниже 100 Гц.
• Не имеет встроенного тормозного резистора - при быстром торможении необходимо подключить внешний резистор, чтобы избежать перегрузки по напряжению.

Примеры использования

• Конвейерная линия: плавное ускорение и замедление для предотвращения проскальзывания товаров.
• Циркулярный насос: регулировка подачи воды в зависимости от давления в трубопроводе.
• Шпиндель станка: работа на высоких частотах (до 600 Гц) для обработки мягких материалов.
• Вентиляционная система: изменение оборотов вентилятора по температуре помещения через аналоговый сигнал от термодатчика.

Практические советы

• Перед первым запуском выполните автонастройку двигателя - это повысит точность управления и снизит риск перегрева.
• При использовании длинных кабелей между преобразователем и двигателем (>30 м) установите выходной дроссель для подавления импульсных помех.
• Настройте функцию “защита от перегрузки” под реальную нагрузку двигателя - не используйте заводские значения по умолчанию.
• Для удалённого управления через MODBUS укажите правильный адрес устройства (1–247) и скорость передачи (9600 бод - оптимально для промзоны).
• Обязательно проверьте посадочный размер и глубину щита - PRO-Drive PD-150-FC-5K5-43-B требует свободного места для вентиляции сзади и сверху.
