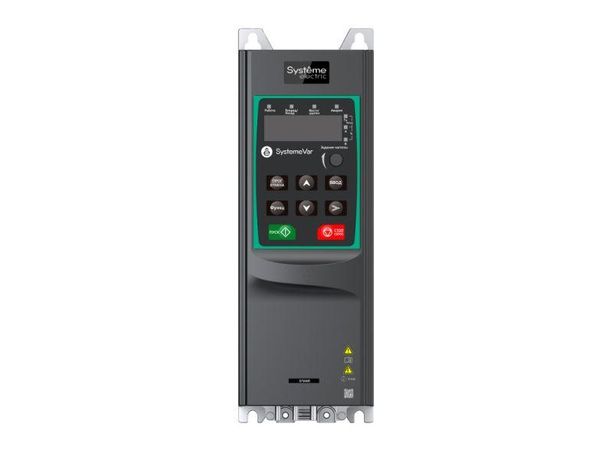

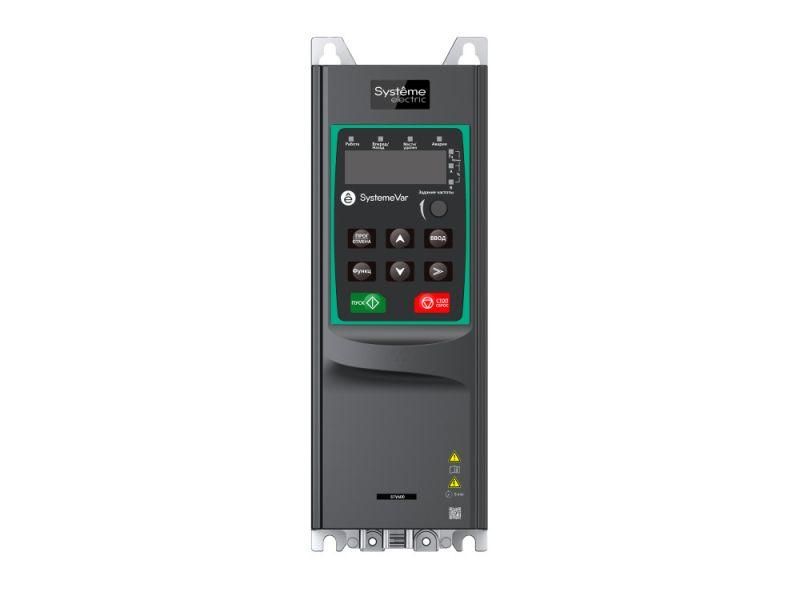

Преобразователь частоты STV600 5.5 кВт 400В | STV600U55N4 SE APC

Преобразователь частоты 5.5 кВт 400В SE STV600 - компактное устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Разработан для насосов, вентиляторов и других нагрузок с переменным моментом, обеспечивает стабильную работу при колебаниях сети. Бренд Systeme Electric и артикул stv600u55n4 указывают на серию SystemeVar, ориентированную на надёжность в условиях повышенной вибрации и перепадов температур.

Назначение и область применения

Преобразователь частоты 5.5 кВт 400В SE STV600 предназначен для управления двигателями мощностью до 5,5 кВт в промышленных системах, где требуется изменение скорости вращения. Особенно эффективен в насосных станциях, вентиляционных системах, конвейерах и компрессорах. Поддерживает скалярное и векторное управление без датчиков обратной связи, что делает его подходящим для задач, где важна энергоэффективность, а не высокая динамика позиционирования.

Технические характеристики

• Номинальная мощность: 5,5 кВт (кратковременная перегрузка до 110% - 60 секунд)
• Номинальный выходной ток: 13 А
• Напряжение питания: 3×400 В +-15…+10% (диапазон 340–440 В)
• Выходная частота: до 400 Гц
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Напряжение выхода: 400 В (соответствует входному)
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от пыли и брызг воды
• Температура эксплуатации: от -10 C до +50 C; при +40 C и ниже - сохраняет номинальные параметры
• Охлаждение: принудительное, вентилятор
• Габариты: 89 × 259 × 211,5 мм
• Вес: 2,4 кг
• Интерфейсы связи: встроенный Modbus RTU через RS-485 (1 порт)
• Аналоговые входы: 2 (0–10 В / 4–20 мА)
• Цифровые входы: 6 (из них 1 можно использовать как счетчик импульсов)
• Аналоговые выходы: 2 (0–10 В / 4–20 мА)
• Цифровые выходы: 1 (реле)
• Релейные выходы: 1 (или 2 - для моделей после 15.03.2023, помеченных “QCPASS”)
• Поддержка ПО: SystemeVAR Studio (настройка, диагностика, мониторинг)
• Конформное покрытие плат: класс 3С3 (EN 60721-3-3) - устойчиво к влаге, пыли, конденсату

Совместимость и монтаж

Преобразователь частоты 5.5 кВт 400В SE STV600 рассчитан на встраивание в шкафы управления. Монтаж возможен двумя способами: настенный или фланцевый. Установка требует свободного пространства вокруг корпуса для циркуляции воздуха - минимум 50 мм сверху и снизу. Не имеет встроенного EMC-фильтра, DC-реактора или моторного дросселя - эти элементы необходимо подключать отдельно при наличии помех или длинных кабелей. Для увеличения числа входов/выходов доступны платы расширения: SEOP-1628 (добавляет 4 DI, 1 AI, 1 DO, 2 RO) и SEOP-1630 (добавляет 2 DI, 6 RO).

Панель оператора встроена (LED, несъёмная). Для удобства обслуживания можно заменить её на выносные варианты: SEOP-1203 (LED) или SEOP-1205 (LCD). Обязательно проверьте наличие маркировки “QCPASS” на упаковке - она подтверждает наличие двух релейных выходов в новых версиях устройства.

Безопасность и стандарты

Устройство соответствует требованиям EN 61800-5-1 (безопасность силовой части) и EN 61800-3 (электромагнитная совместимость). Конформное покрытие печатных плат (класс 3С3) повышает отказоустойчивость в агрессивных средах. Отсутствие встроенного фильтра означает необходимость соблюдения правил EMI-защиты при проектировании шкафа - рекомендуется использование внешних фильтров и экранированных кабелей. Гарантия - 24 месяца.

Преимущества

• Поддержка векторного управления без энкодера - снижает стоимость системы по сравнению с закрытым контуром
• Функция “пожарный режим” - автоматическое максимальное ускорение при сигнале от пожарной системы
• Гибкая настройка через ПО SystemeVAR Studio - позволяет быстро запустить и отладить параметры без глубоких знаний алгоритмов
• Два слота для расширения функциональности - возможность адаптации под специфические задачи без замены всего устройства
• Устойчивость к колебаниям сети (+-15% напряжения, +-0,05% частоты) - работает даже при нестабильном питании
• Лёгкий вес и малые габариты - экономят место в шкафу

Ограничения применения

• Не предназначен для работы вне шкафа - степень защиты IP20 исключает эксплуатацию в сырых, пыльных или открытых помещениях
• Отсутствие встроенного фильтра и реактора - требует дополнительных затрат и места при использовании с длинными кабелями (>30 м) или чувствительным оборудованием
• Максимальная выходная мощность 13 кВт - не следует нагружать выше 5,5 кВт длительно, даже если теоретически возможно
• Нет встроенного Ethernet или PROFINET - для этих протоколов нужны опциональные платы (SEOP-1302)
• Не подходит для позиционирующих систем с жесткими требованиями к точности - отсутствует обратная связь по положению

Примеры использования

• Водоснабжение: регулирование давления в трубопроводе за счёт изменения оборотов насоса
• Вентиляция: автоматическая подстройка мощности в зависимости от уровня CO₂ или температуры
• Производственные линии: плавный запуск конвейеров для предотвращения механических ударов
• Пожарные системы: активация вентилятора на 100% при получении сигнала от пожарной тревоги
• Компрессоры: снижение потребления электроэнергии при низкой нагрузке

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - устройство работает при 340–440 В, но при напряжении ниже 380 В снижается выходная мощность
• Обязательно используйте экранированные кабели для сигналов и заземлите экран с одной стороны
• Для долгой службы избегайте установки рядом с источниками тепла - температура внутри шкафа должна оставаться ≤40 C
• Если используется длинный кабель между преобразователем и двигателем (>50 м), установите внешний dV/dt-фильтр и/или выходной дроссель
• Настройку начинайте через ПО SystemeVAR Studio - это быстрее и безопаснее, чем ручной ввод через панель
• При замене старого преобразователя - учтите посадочные размеры: 89×259×211,5 мм - они совпадают с большинством аналогичных устройств этой мощности
• Запомните: модель с маркировкой “QCPASS” имеет два релейных выхода - без неё только один
