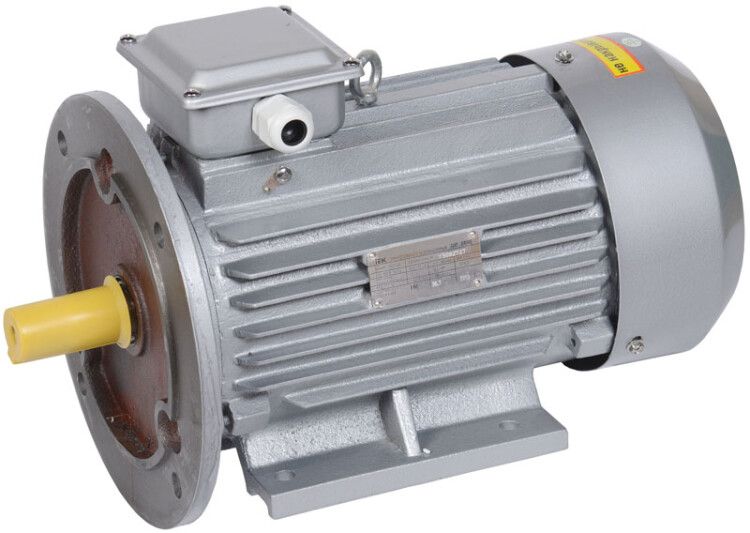

Электродвигатель АИР DRIVE 3ф 100S4 220/380В 3кВт 1500об/мин 2081 IEK DRV100-S4-003-0-1520

Электродвигатель трехфазный АИР 100S4 380В 3 кВт 1500 об/мин 2081 DRIVE - надёжный асинхронный двигатель от бренда IEK (ИЭК), предназначенный для постоянной работы в промышленных системах. Модель из серии DRIVE обеспечивает стабильную мощность 3 кВт при напряжении 380 В и частоте 50 Гц, идеально подходя для насосов, вентиляторов, конвейеров и других механизмов с умеренной нагрузкой.

Назначение и область применения

Электродвигатель трехфазный АИР 100S4 380В 3 кВт 1500 об/мин 2081 DRIVE используется там, где требуется длительная работа без перегрузок. Он применяется в обрабатывающей промышленности, на конвейерах, в системах вентиляции и водообеспечения, в компрессорах, смесителях, затворах и другом оборудовании с механической передачей. Подходит для установки в цехах, на объектах ЖКХ, в логистических комплексах и на производстве.

Технические характеристики

• Мощность: 3 кВт - достаточна для средних задач, не требует сложной системы управления
• Напряжение: 380 В - рассчитан на трёхфазную сеть промышленного типа
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Частота вращения: 1500 об/мин - соответствует четырёхполюсному двигателю, оптимальна для большинства насосов и вентиляторов
• КПД: 0.81 - высокий показатель эффективности преобразования электроэнергии в механическую работу
• Коэффициент мощности: 0.82 - позволяет использовать стандартные автоматические выключатели и контакторы
• Номинальный ток: 11.78 А (звезда) / 6.82 А (треугольник) - важно при выборе кабеля и защиты
• Высота оси вращения: 100 мм - стандартный размер для монтажа на рамы и основания
• Типоразмер: 100 мм - указывает на габариты корпуса, совпадает с высотой оси
• Подшипники: шариковые - обеспечивают долгий срок службы при равномерной нагрузке
• Степень защиты: IP55 - защищён от пыли и струй воды, подходит для помещений с повышенной влажностью или запылённостью
• Климатическое исполнение: У2 - работает при температурах от -45C до +40C, предназначен для умеренного климата в закрытых помещениях
• Монтажное исполнение: IM2081 - фланцевый крепление с возможностью установки на валу через муфту; не имеет крепёжных лап
• Гарантия: 36 месяцев - подтверждает качество сборки и материалов
• Нормативный документ: ГОСТ 51689 - соответствие российским требованиям к промышленным двигателям

Совместимость и монтаж

Электродвигатель трехфазный АИР 100S4 380В 3 кВт 1500 об/мин 2081 DRIVE имеет монтажное исполнение IM2081 - значит, он крепится **фланцем**, а не лапами. Это требует наличия соединительной муфты или жестко закреплённого привода с точно совпадающим фланцем. Для монтажа необходимо:

• Обеспечить точное совмещение осей вала двигателя и ведомого оборудования
• Использовать уплотнительные прокладки между фланцами
• Не допускать радиальных и угловых перекосов - они вызывают быстрый износ подшипников
• Закреплять двигатель только на жёсткой, не вибрирующей поверхности
• Подключение осуществляется к трём фазам L1, L2, L3 и заземлению - сечение кабеля рекомендуется не менее 2.5 мм2 медного

Внимание: этот двигатель нельзя монтировать на лапы - отверстия под них отсутствуют. Также не используйте его в качестве прямого привода без муфты - вал не предназначен для восприятия боковой нагрузки.

Безопасность и стандарты

Электродвигатель трехфазный АИР 100S4 380В 3 кВт 1500 об/мин 2081 DRIVE соответствует ГОСТ 51689 и имеет степень защиты IP55, что делает его безопасным для эксплуатации в условиях пыли и влаги. Защита от перегрева не встроена - обязательна внешняя тепловая защита (например, термореле) при работе в режимах с частыми пусками или перегрузками. Наличие заземления обязательно.

Преимущества

• Высокий КПД снижает расход электроэнергии
• Фланцевое исполнение IM2081 обеспечивает компактность и жёсткую связь с приводом
• Шариковые подшипники увеличивают срок службы при равномерной нагрузке
• Защита IP55 позволяет использовать в сырых и пыльных помещениях без дополнительных кожухов
• Гарантия 3 года - один из лучших показателей среди аналогичных моделей
• Совместим с типовыми контактными устройствами и автоматическими выключателями

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует взрывозащита
• Не следует использовать при частых пусках более 6–8 раз в час - риск перегрева
• Не выдерживает значительные радиальные или осевые нагрузки на вал - только крутящий момент
• Не подходит для открытых площадок без защиты от атмосферных осадков - IP55 не предохраняет от прямого дождя
• Требует стабильного напряжения +-10% от 380 В - скачки могут повредить обмотки
• Не имеет встроенного тормоза - для остановки нужен внешний механизм

Примеры использования

• Насосы для подачи воды в системах водоснабжения
• Вентиляторы в приточных и вытяжных системах
• Конвейеры на пищевых и логистических производствах
• Смесители для растворов в химической промышленности
• Приводы задвижек и клапанов в трубопроводах
• Лебёдки и подъёмные механизмы с умеренной скоростью

Практические советы

• При замене старого двигателя проверьте, чтобы новый имел такое же монтажное исполнение - IM2081 отличается от IM1081 (с лапами)
• Для питания используйте кабель с медными жилами, сечением не менее 2.5 мм2 - ток 11.78 А требует надёжного провода
• Устанавливайте тепловое реле с регулировкой на 12–13 А - это защитит от перегрузки
• Проверяйте герметичность фланца после монтажа - попадание влаги внутрь сокращает срок службы
• При первом запуске - контролируйте вибрацию и шум. Превышение нормы говорит о перекосе или плохой балансировке
• Не открывайте крышку подшипника - она не предназначена для обслуживания, подшипники не смазываемые
