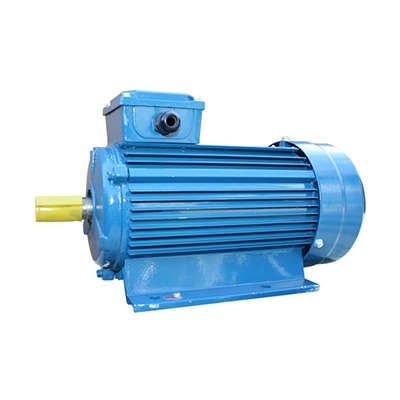

Электродвигатель (5АИ) 90 L4 2,2кВт 1500 об./мин. IM 1081 (лапы) | 01.01.213462 Элком ОРЛАН

Электродвигатель 5АИ 90 L4 2,2кВт 1500 об./мин. IM 1081 от Элком - это надёжный асинхронный двигатель с короткозамкнутым ротором, предназначенный для постоянной работы в промышленном оборудовании. Он взаимозаменяем с популярными сериями 4А, АИР и другими, что упрощает замену на старых линиях.

Назначение и область применения

Электродвигатель 5АИ 90 L4 2,2кВт 1500 об./мин. IM 1081 предназначен для привода механизмов, работающих в непрерывном режиме (S1). Подходит для насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ и другого оборудования, требующего стабильной мощности 2,2 кВт при частоте вращения 1500 об/мин. Работает от трёхфазной сети переменного тока 380 В (допускается до 660 В).

Технические характеристики

• Мощность: 2,2 кВт
• Частота вращения: 1500 об/мин (при 50 Гц)
• Исполнение: IM 1081 - горизонтальное установка с двумя опорными лапами
• Защита: закрытое исполнение (защита от попадания пыли и внешних воздействий)
• Режим работы: S1 - непрерывный
• Напряжение питания: до 660 В, 50 Гц
• Тип ротора: короткозамкнутый
• Стандарты: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 90 L4 2,2кВт 1500 об./мин. IM 1081 совместим с креплениями и фланцами, используемыми для двигателей серий 4А, АИР, 5А и аналогичных. Установка выполняется через две лапы с болтовыми отверстиями. Для соединения используется клеммная коробка с выводами U1-V1-W1 и U2-V2-W2. Кабель подключается к клеммам согласно схеме звезды или треугольника - зависит от напряжения сети. Диаметр вала: 24 мм, длина выходного участка - 60 мм. Перед монтажом проверьте соответствие посадочного размера и осевого вылета вала.

Безопасность и стандарты

Электродвигатель 5АИ 90 L4 2,2кВт 1500 об./мин. IM 1081 соответствует российским и международным нормам безопасности: ГОСТ 31606-2012 (безопасность машин), ГОСТ Р 52776-2007 (энергоэффективность) и МЭК 60034 (стандартизация электромашин). Конструкция исключает доступ к токоведущим частям при работе. Наличие защиты IP54 обеспечивает безопасную работу в условиях повышенной запылённости.

Преимущества

• Высокая ремонтопригодность - легко разбирается для обслуживания
• Широкая взаимозаменяемость - можно заменить на двигатели из серий А, АИР, 4А, 5А без переделки креплений
• Надёжная изоляция - рассчитана на длительную работу в промышленной среде
• Стабильная мощность при колебаниях напряжения +-10%

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита
• Не рекомендован для частого пуска/останова - возможен перегрев при более чем 6–8 пусках в час
• Не работает от однофазной сети - требуется трёхфазное питание
• Запрещено использование в агрессивных химических средах без дополнительной защиты корпуса

Примеры использования

• Привод ленточного конвейера на пищевом производстве
• Насос циркуляционный в системе отопления
• Вентилятор охлаждения в металлообрабатывающем станке
• Подъёмник грузовой платформы с постоянной нагрузкой

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная коммутация вызывает вращение в противоположную сторону
• При использовании в пыльных помещениях регулярно очищайте радиаторы охлаждения - даже закрытый двигатель нуждается в профилактике
• Для долгой службы контролируйте температуру корпуса - не допускайте нагрев выше +90C при окружающей температуре +40C
• При замене старого двигателя сверьте габариты, массу и тип крепления - хотя 5АИ совместим с 4А, вес и высота могут отличаться
• Используйте термореле или тепловую защиту - особенно при длительной работе на пределе мощности
