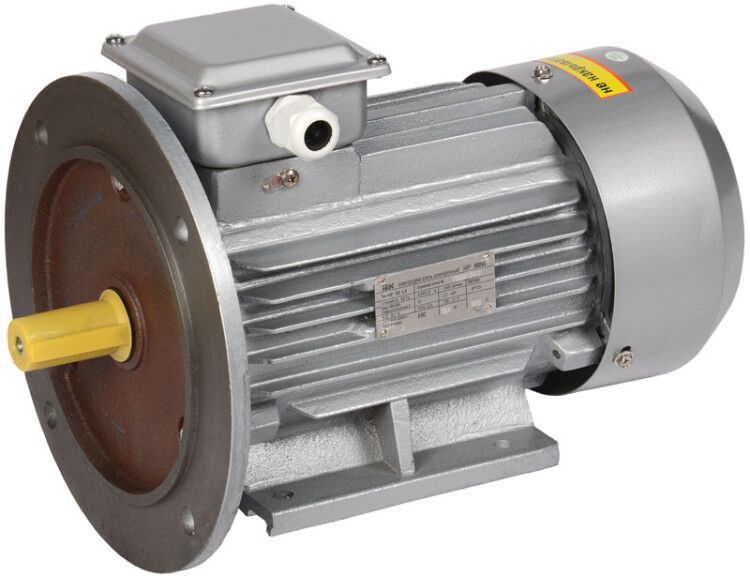

Электродвигатель АИР DRIVE 3ф 90L4 220/380В 2.2кВт 1500об/мин 2081 IEK DRV090-L4-002-2-1520

Электродвигатель трехфазный АИР 90L4 380В 2,2 кВт 1500 об/мин 2081 DRIVE - надёжная модель от бренда IEK (ИЭК) из серии DRIVE, предназначенная для постоянной работы на промышленном оборудовании с напряжением 380 В и частотой 50 Гц.

Назначение и область применения

Электродвигатель трехфазный АИР 90L4 380В 2,2 кВт 1500 об/мин 2081 DRIVE используется там, где требуется устойчивый крутящий момент и длительная работа без перегрузок. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров, смесителей, станков и механизмов управления затворами. Применяется в обрабатывающей промышленности, ЖКХ, строительстве и энергетике.

Технические характеристики

• Мощность: 2,2 кВт - достаточна для средних нагрузок на оборудование
• Напряжение: 380 В - рассчитан на трёхфазную сеть промышленного типа
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Частота вращения: 1500 об/мин - соответствует четырёхполюсному исполнению
• Количество фаз: 3 - требует подключения через трёхфазный источник питания
• Степень защиты: IP55 - защищён от пыли и струй воды, подходит для помещений с повышенной влажностью и запылённостью
• Высота оси вращения: 90 мм - определяет высоту установки и соответствие раме
• Типоразмер: 90 мм - указывает на габариты двигателя, совпадает с высотой оси
• КПД: 0,8 - эффективность преобразования электроэнергии в механическую работу
• Номинальный ток: 8,94 А (звезда) / 5,18 А (треугольник) - важно при выборе автоматических выключателей и тепловых реле
• Количество полюсов: 4 - обеспечивает синхронную скорость 1500 об/мин при 50 Гц
• Коэффициент мощности: 0,81 - показатель реактивной составляющей нагрузки
• Климатическое исполнение: У2 - работает при температуре от –45 C до +40 C, умеренно холодным и жарким климатам
• Подшипники: шариковые - обеспечивают долгий срок службы при равномерных нагрузках
• Гарантия: 36 месяцев - подтверждает качество сборки и материалов
• Нормативный документ: ГОСТ 51689 - сертифицирован по российским требованиям
• Монтажное исполнение: IM2081 - горизонтальная установка с двумя лапами и одним торцевым фланцем

Совместимость и монтаж

Электродвигатель трехфазный АИР 90L4 380В 2,2 кВт 1500 об/мин 2081 DRIVE имеет монтажное исполнение IM2081 - значит, он крепится на двух лапах и одном фланце. Для правильной установки необходимо:

• Обеспечить точное совмещение валов с приводимым механизмом (допуск соосности ≤ 0,1 мм)
• Использовать демпферные муфты при наличии вибраций
• Проверить посадочные : диаметр вала - 24 мм, длина вала - 60 мм
• Закрепить корпус на прочной плите, исключающей прогиб при работе
• Не допускать перекоса при закручивании болтов - это снижает срок службы подшипников

Подключение выполняется по схеме “звезда” или “треугольник”. Номинальный режим - звезда (ток 8,94 А). Переключение на треугольник возможно только при необходимости увеличения момента, но тогда возрастёт потребляемый ток.

Безопасность и стандарты

Электродвигатель трехфазный АИР 90L4 380В 2,2 кВт 1500 об/мин 2081 DRIVE изготовлен согласно ГОСТ 51689 и имеет степень защиты IP55, что позволяет использовать его в условиях возможного попадания пыли и брызг воды. Климатическое исполнение У2 гарантирует работоспособность в помещениях с колебаниями температуры от –45 C до +40 C. Соответствует нормам безопасности для оборудования класса II (защита от поражения током через двойную изоляцию и заземление корпуса).

Преимущества

• Высокая надёжность благодаря шариковому подшипнику и качественной изоляции обмоток
• Защита IP55 снижает риск выхода из строя в сыром или пыльном окружении
• Стандартные габариты позволяют заменить аналогичные модели других производителей без переделки крепления
• Наличие фланца расширяет возможности крепления - можно устанавливать прямо на насосы или вентиляторы
• Долгий срок службы - гарантированные 3 года эксплуатации при соблюдении условий

Ограничения применения

• Не предназначена для взрывоопасных сред - отсутствует взрывозащита Ex
• Не рекомендован для частого пуска более 6–8 раз в час - повышается нагрев обмоток
• Не следует использовать при температуре выше +40 C без принудительного охлаждения
• Недопустимо использование в местах с постоянными ударными нагрузками - может повредить подшипники
• Не подходит для работы от однофазной сети - обязательно наличие трёхфазного напряжения 380 В +-10%

Примеры использования

• Насосы циркуляционные в системах отопления и водообеспечения
• Вентиляторы приточно-вытяжных установок в производственных цехах
• Ленточные конвейеры на пищевых и химических производствах
• Центробежные компрессора малой мощности
• Мешалки для растворов в строительной сфере
• Затворы и задвижки в трубопроводах с электроприводом

Практические советы

• Перед первым запуском проверьте направление вращения - при необходимости поменяйте два любых провода фаз
• При установке используйте термостойкий герметик на фланец, чтобы предотвратить протечки жидкости
• Для продления срока службы регулярно контролируйте температуру корпуса - она не должна превышать +80 C
• Выбирайте автоматический выключатель с характеристикой D (для двигателей) и номиналом 16–20 А
• При замене старого двигателя сверьте типоразмер, высоту оси и монтажное исполнение - даже небольшое отличие может сделать установку невозможной
• Не забывайте про заземление - контакт между корпусом и контуром заземления обязателен!
