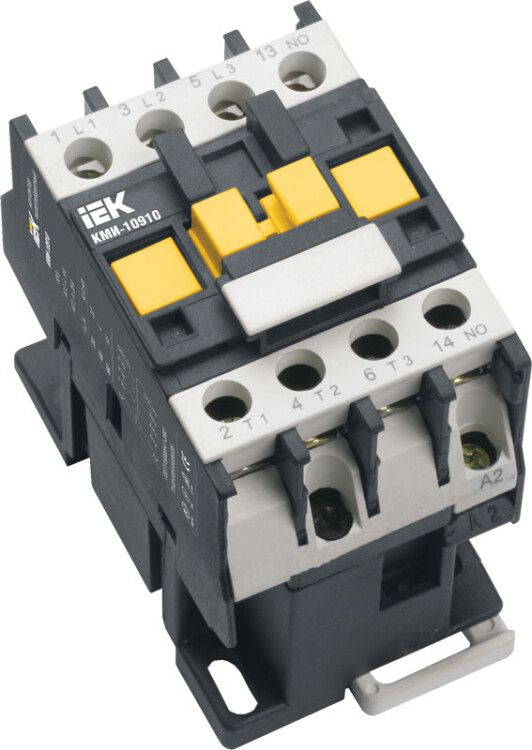

Контактор КМИ малогабаритный 9А катушка управления 230В АС 1НЗ - KKM11-009-230-01 IEK

Контактор малогабаритный КМИ-10911 9А 230В/АС3 1НЗ от IEK - компактное устройство для дистанционного включения и отключения электрических нагрузок до 4 кВт. Подходит для установки на DIN-рейку в распределительных щитах, используется в системах управления двигателями, нагревом и освещением.

Назначение и область применения

Контактор малогабаритный КМИ-10911 9А 230В/АС3 1НЗ предназначен для коммутации нагрузок переменного тока с частыми включениями и отключениями. Он работает в цепях категории АС-3 - то есть для запуска и остановки асинхронных двигателей с короткозамкнутым ротором, а также в цепях АС-1 - для управления освещением, нагревательными элементами и другими малоиндуктивными нагрузками.

Частые области применения: системы вентиляции, насосы, тепловые завесы, конвейеры, станки, печи, кран-балки, устройства автоматического ввода резерва (АВР).

Технические характеристики

• Номинальный ток: 9 А - максимальный постоянный ток, который контакт может выдерживать без перегрева;
• Напряжение питания катушки: 230 В переменного тока - требует именно такого напряжения для срабатывания; не совместим с постоянным током или другим напряжением;
• Коммутируемая мощность: 4 кВт - соответствует нагрузке до 9 А при 230 В;
• Количество силовых полюсов: 3 - три пары контактов для коммутации трёх фаз;
• Количество вспомогательных контактов: 1 замыкающий (1НЗ) - один нормально открытый контакт для сигнализации или блокировки;
• Мощность потребления катушки: 3 Вт - низкий расход энергии, снижает нагрузку на управляющие цепи;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не от воды и пыли;
• Максимальное сечение провода: 4 мм2 - допустимый диаметр жил для винтовых зажимов;
• Диапазон температур: от -25 до +50 C - работает в большинстве помещений, но не на улице без корпуса;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата в закрытых помещениях;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и номинальных нагрузок;
• Способ подключения: винтовой - надёжное соединение, требует периодической проверки затяжки;
• Способ монтажа: на DIN-рейку - стандартная установка в шкафах и щитах.

Совместимость и монтаж

Контактор малогабаритный КМИ-10911 9А 230В/АС3 1НЗ монтируется исключительно на DIN-рейку типа TS35. Для установки достаточно защелкнуть его на рейку - дополнительно можно использовать винты для фиксации. Катушка располагается внизу, поэтому рекомендуется монтаж на вертикальной поверхности выводами вверх. Разрешено отклонение до 30° в горизонтальной плоскости - это важно при ограниченном пространстве в щите.

Подключение силовых клемм: используйте медные жилы сечением до 4 мм2. Не применяйте многожильные провода без наконечников - возможен перегрев и ослабление контакта.

Безопасность и стандарты

Контактор соответствует ГОСТ Р 50030.4.1 - российскому эквиваленту международного стандарта IEC 60947-4-1. Это гарантирует соответствие требованиям безопасности, износостойкости и надёжности для промышленного оборудования.

Преимущества

• Компактные габариты - экономят место в щитах, особенно при множестве аппаратов;
• Низкое энергопотребление катушки (3 Вт) - позволяет использовать слаботочные управляющие сигналы без дополнительных усилителей;
• Наличие одного замыкающего контакта - удобно для контроля состояния (например, “контактор включен”);
• Высокая механическая долговечность - срок службы 15 лет при регулярных операциях;
• Простота монтажа - защелкивание на DIN-рейку без инструментов.

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP20 не обеспечивает защиту от влаги и пыли;
• Не подходит для реверсивных схем - только нереверсивное исполнение;
• Не коммутирует высокие импульсные нагрузки - не применять для сварочных аппаратов или мощных источников помех;
• Только переменный ток - нельзя использовать с источниками постоянного тока;
• Ограниченный диапазон температур - не устанавливать в неотапливаемых помещениях зимой ниже -25 C.

Примеры использования

• Управление вентилятором в HVAC-системе через термореле - включение/выключение при достижении заданной температуры;
• Автоматический запуск насоса в системе водоснабжения по сигналу от поплавкового выключателя;
• Контроль включения нагревательных элементов в тепловой завесе;
• Схема АВР: при отключении основного питания - включение резервного генератора через этот контактор;
• Управление светом в цеху по графику через PLC - контактор служит исполнительным органом.

Практические советы

• Проверяйте затяжку винтов через 1–2 месяца после первого включения - при первом нагреве металл немного деформируется;
• Выбирайте контактор с запасом по току - если нагрузка близка к 8–9 А, лучше взять модель на 16 А для увеличения срока службы;
• Не устанавливайте рядом с источниками сильного тепла - перегрев сокращает срок службы катушки;
• Для длительной работы в режиме частых включений (более 10 раз в час) убедитесь, что нагрузка не превышает 70% от номинала - это продлит жизнь контактам;
• При использовании в системах автоматизации - подключите вспомогательный контакт (1НЗ) к входу контроллера для получения обратной связи.
