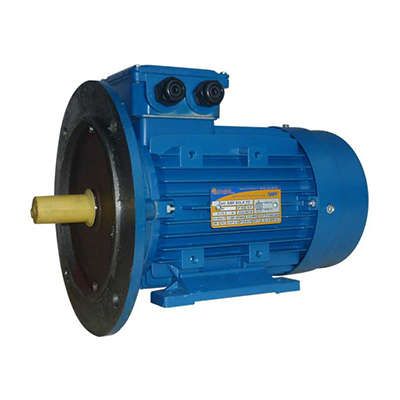

Электродвигатель (5АИ) 90 L4 2,2кВт 1500 об./мин. IM 2081 (комби) | 01.01.213500 Элком ОРЛАН

Электродвигатель 5АИ 90 L4 2,2кВт 1500 об./мин. IM 2081 от Элком - это надёжный асинхронный двигатель с короткозамкнутым ротором, предназначенный для постоянной работы на промышленном оборудовании. Артикул 01.01.213500 соответствует унифицированной серии 5АИ, что обеспечивает взаимозаменяемость с популярными моделями АИР, 4А и другими.

Назначение и область применения

Электродвигатель 5АИ 90 L4 2,2кВт 1500 об./мин. IM 2081 предназначен для привода механизмов, работающих в непрерывном режиме (S1). Подходит для использования в станках, насосах, компрессорах, конвейерах, вентиляторах и другом промышленном оборудовании. Работает от трёхфазной сети переменного тока 380 В (допускается до 660 В), частотой 50 Гц.

Технические характеристики

• Мощность: 2,2 кВт
• Частота вращения: 1500 об/мин (при 50 Гц)
• Исполнение: IM 2081 - горизонтальное установка с двумя боковыми лапами и одним торцевым фланцем
• Защита: закрытое исполнение (защита от попадания пыли и внешних воздействий)
• Режим работы: S1 - непрерывный
• Напряжение питания: до 660 В, 50 Гц
• Стандарты: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 90 L4 2,2кВт 1500 об./мин. IM 2081 совместим со всеми устройствами, рассчитанными на двигатели серии 5АИ, АИР, 4А и аналогичные. Крепление осуществляется через две боковые лапы и один фланец на валу - это позволяет устанавливать его как на раму, так и напрямую на приводную машину. Диаметр выходного вала - 24 мм, посадочная поверхность под шкив или муфту выполнена по стандарту ISO. Убедитесь, что ось двигателя выровнена с валом приводимого механизма перед запуском.

Безопасность и стандарты

Произведён в соответствии с российскими и международными нормами безопасности: ГОСТ 31606-2012 (двигатели переменного тока), ГОСТ Р 52776-2007 (безопасность электрооборудования) и МЭК 60034 (стандарты IEC). Конструкция исключает доступ к токоведущим частям при работе, однако при обслуживании необходимо отключить питание и соблюдать правила электробезопасности.

Преимущества

• Высокая надёжность за счёт унифицированной конструкции серии 5АИ
• Закрытое исполнение снижает риск повреждения от пыли и влаги
• Широкая взаимозаменяемость с моделями АИР, 4А, 5А - легко заменить старый двигатель без переделки крепления
• Поддержка напряжений до 660 В - гибкость в использовании на различных сетях

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита
• Не рекомендован для частых пусков или циклических нагрузок - оптимизирован для длительного режима S1
• Не имеет встроенного термозащитного устройства - требуется внешняя защита от перегрузки
• Не работает от однофазной сети - требует трёхфазного питания

Примеры использования

• Привод насоса воды в системе водоснабжения
• Конвейерная лента на пищевом производстве
• Вентилятор охлаждения в цеху
• Центробежный компрессор для воздушных систем
• Фрезерный станок с автоматической подачей

Практические советы

• Перед установкой проверьте соответствие посадочных размеров вала (диаметр 24 мм) и крепёжных отверстий на вашем оборудовании
• При подключении используйте контактор и тепловое реле - даже при небольшой мощности двигатель нуждается в защите от перегрузки
• Если заменяете старый двигатель (например, АИР 90L4), сверьте габариты и момент на валу - они совпадают
• Не допускайте попадания воды внутрь корпуса - хотя исполнение закрытое, не является герметичным (не IP65 и выше)
• При первом запуске после монтажа проверьте направление вращения - при необходимости поменяйте местами любые два провода фаз
