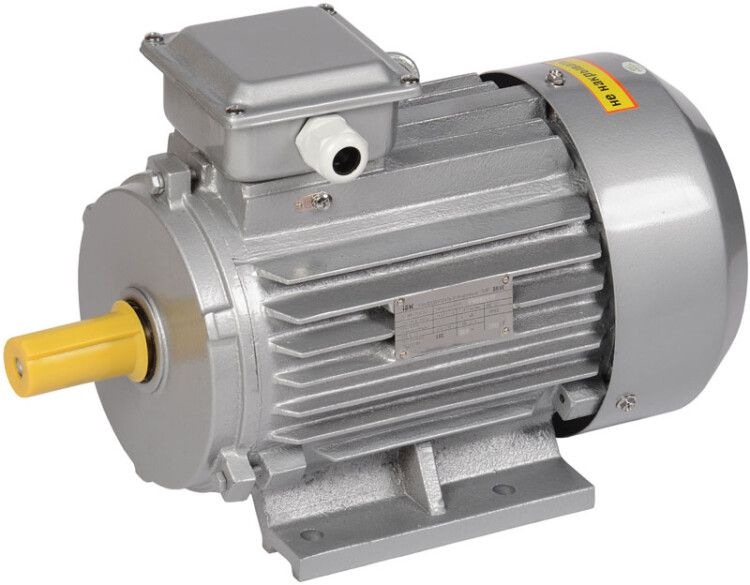

Электродвигатель АИР DRIVE 3ф 100L6 220/380В 2.2кВт 1000об/мин 1081 IEK DRV100-L6-002-2-1010

Электродвигатель трехфазный АИР 100L6 380В 2,2 кВт 1000 об/мин 1081 DRIVE - надёжная модель из серии DRIVE производства IEK, предназначенная для постоянной работы на промышленном оборудовании с нагрузкой до 2,2 кВт. Подходит для установки в системах вентиляции, насосов, конвейеров и других устройствах, где требуется устойчивый крутящий момент при частоте вращения 1000 об/мин.

Назначение и область применения

Электродвигатель трехфазный АИР 100L6 380В 2,2 кВт 1000 об/мин 1081 DRIVE используется там, где нужна длительная работа без перегрузок. Он применяется в обрабатывающей промышленности, на предприятиях ЖКХ, в системах водо- и воздухоподачи, а также в автоматизированных линиях. Частота вращения 1000 об/мин делает его идеальным для прямой связи с механизмами типа насосов, вентиляторов, транспортеров и смесителей.

Технические характеристики

• Мощность: 2,2 кВт - достаточна для средних нагрузок, например, для насосов малой и средней производительности;
• Напряжение: 380 В - рассчитан на трёхфазную сеть промышленного стандарта;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Частота вращения: 1000 об/мин - соответствует шести полюсам, обеспечивает мягкий запуск и высокий КПД;
• Количество фаз: три - требует подключения через трёхпроводную сеть;
• Степень защиты IP55: защищён от пыли и струй воды, что позволяет использовать в условиях повышенной влажности и загрязнённых помещениях;
• КПД: 0,77 - эффективность выше среднего уровня для двигателей этого класса;
• Номинальный ток: 9,78 А (звезда)/5,66 А (треугольник) - важно правильно выбрать схему подключения;
• Высота оси вращения: 100 мм - определяет габариты крепления и соответствие соединяемому оборудованию;
• Коэффициент мощности: 0,76 - потребляет реактивную энергию, рекомендовано использование компенсаторов;
• Тип подшипника: шариковый - долговечный, обслуживание не требуется при нормальных условиях;
• Климатическое исполнение У2: работает при температурах от –45 C до +40 C - подходит для холодных регионов и открытых площадок;
• Гарантия: 3 года - подтверждает качество сборки и материалов;
• Монтажное исполнение IM1081: горизонтальная установка с боковым выводом кабеля и двумя лапами для крепления;
• Нормативный документ: ГОСТ 51689 - сертифицирован по российским требованиям безопасности.

Совместимость и монтаж

Электродвигатель трехфазный АИР 100L6 380В 2,2 кВт 1000 об/мин 1081 DRIVE имеет стандартное монтажное исполнение IM1081 - он крепится болтами к плите или раме через два основания. Диаметр посадочного места на валу - 28 мм (по ГОСТ), подходит для муфт, ременных передач и зубчатых колёс. Для подключения используйте кабель с жилами 2,5–4 мм2 (для медных проводников). Перед первым запуском проверьте правильность чередования фаз - неверное направление вращения можно изменить местами двух любых фазных проводов. Обеспечьте свободный доступ к клеммной коробке для обслуживания.

Безопасность и стандарты

Электродвигатель соответствует ГОСТ 51689 и выполнен в соответствии с требованиями безопасности для оборудования категории U2. Защита IP55 предотвращает попадание пыли внутрь корпуса и повреждение от водяных струй - допускается эксплуатация в цехах с мойкой оборудования. Наличие термозащиты внутри двигателя не предусмотрено - внешнюю защиту необходимо организовать через тепловые реле или частотники.

Преимущества

• Высокая механическая прочность корпуса благодаря литой алюминиевой оболочке;
• Устойчивость к перепадам напряжения +-10%, характерным для промышленных сетей;
• Низкий уровень шума при работе благодаря качественной балансировки ротора;
• Закрытая система вентиляции снижает риск засорения внутренних элементов;
• Производитель IEK гарантирует одинаковое качество всех моделей серии DRIVE вне зависимости от партии выпуска.

Ограничения применения

• Не предназначена для взрывоопасных зон - отсутствует взрывозащита Ex;
• Не следует использовать при температурах ниже –45 C или выше +40 C - возможны отказы подшипников или изоляции;
• Не рекомендуется длительная работа на холостом ходу более 30 минут - перегрев катушек;
• Требуется обязательная установка теплового реле или частотного преобразователя - сам двигатель не имеет встроенной защиты от перегрузки;
• При питании от однофазной сети невозможен запуск без конденсатора и специальной схемы - только трёхфазное питание.

Примеры использования

• Насосы для подачи воды в системы отопления и канализации;
• Вентиляционные установки в торговых центрах и производственных цехах;
• Ленточные транспортёры на пищевых и деревообрабатывающих линиях;
• Циркулярные пилы, шлифовальные станки и другие металлообрабатывающие машины;
• Компрессоры для воздушных систем в автосервисах и ремонтных мастерских.

Практические советы

• При замене старого двигателя сверьте типоразмер 100 мм и монтажное исполнение IM1081 - они должны точно совпадать;
• Обязательно контролируйте натяжение ремней или люфт муфт после установки - даже минимальный перекос увеличивает нагрузку на подшипники;
• Перед запуском нового двигателя проверьте герметичность клеммной коробки - влага вызывает окисление контактов;
• Для частотного управления выбирайте преобразователь с выходной мощностью не менее 3 кВт - запас необходим для пусковых токов;
• При эксплуатации в пыльных условиях периодически (раз в 3 месяца) продувайте радиаторы охлаждения сжатым воздухом.
