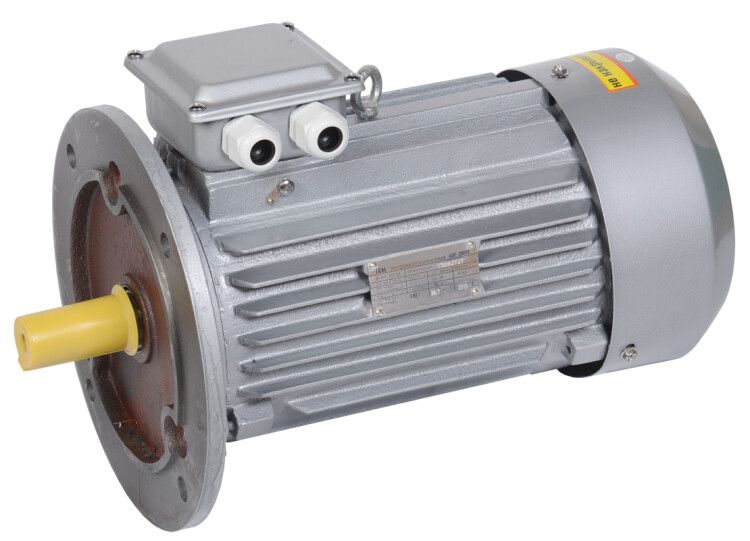

Электродвигатель АИР DRIVE 3ф 100L6 220/380В 2.2кВт 1000об/мин 3081 IEK DRV100-L6-002-2-1030

Электродвигатель трехфазный АИР 100L6 2,2кВт 1000об/мин 380В, 220/380В, серия DRIVE, IEK - надёжный асинхронный двигатель для промышленного оборудования, работающий в сетях 380 В или 220 В. Модель DRIVE от IEK предназначена для длительной эксплуатации в условиях повышенной запылённости и перепадов температур.

Назначение и область применения

Электродвигатель трехфазный АИР 100L6 2,2кВт 1000об/мин 380В, 220/380В, серия DRIVE, IEK используется там, где требуется постоянная и устойчивая механическая мощность. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров, смесителей, станков и механизмов с умеренной нагрузкой. Часто применяется в обрабатывающей промышленности, ЖКХ, на объектах транспорта и строительстве.

Технические характеристики

• Мощность: 2,2 кВт - достаточна для средних задач, не требует сложной системы управления
• Частота вращения: 1000 об/мин - оптимальна для медленных, но мощных приводов
• Напряжение: 380 В (основное), 220 В (по схеме треугольник/звезда) - возможность подключения в двух режимах
• Количество фаз: 3 - требует трёхфазной сети, не работает от однофазного питания
• Количество полюсов: 6 - обеспечивает низкую частоту вращения без снижения крутящего момента
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Высота оси вращения: 100 мм - совпадает с типоразмером корпуса, важна при подборе креплений
• КПД: 77 % - эффективное преобразование электроэнергии в механическую работу
• Коэффициент мощности: 0,76 - требует компенсации реактивной мощности в крупных системах
• Номинальный ток: 9,78 А (при 220 В / звезда) / 5,66 А (при 380 В / треугольник)
• Климатическое исполнение: У2 - рассчитан на умеренные климатические условия, включая холодные помещения
• Диапазон рабочих температур: от –45 C до +40 C - выдерживает суровые зимние условия
• Тип подшипника: шариковые - обеспечивают долгий срок службы при равномерной нагрузке
• Монтажное исполнение: IM3081 - горизонтальная установка с боковым креплением через лапы
• Гарантия: 36 месяцев - подтверждает качество сборки и материалов
• Соответствие: ГОСТ 51689 - соответствует российским требованиям к промышленным двигателям

Совместимость и монтаж

Электродвигатель трехфазный АИР 100L6 2,2кВт 1000об/мин 380В, 220/380В, серия DRIVE, IEK имеет стандартную лапчатую основу (IM3081). Для монтажа необходимы болты M10, расстояние между отверстиями - согласно чертежам IEK. Кабельный вход - с резьбой G¾". Перед подключением проверьте схему соединения обмоток: при 380 В - треугольник, при 220 В - звезда. Напряжение питания должно быть стабильным, допустимый перекос фаз - не более 2 %. Не рекомендуется использовать с частотными преобразователями без предварительной проверки совместимости.

Безопасность и стандарты

Электродвигатель трехфазный АИР 100L6 2,2кВт 1000об/мин 380В, 220/380В, серия DRIVE, IEK соответствует ГОСТ 51689 и имеет степень защиты IP55, что делает его безопасным для работы в пыльных и влажных средах. Защита от перегрузки и перегрева не встроена - необходимо использовать внешнее тепловое реле или автомат с функцией защиты по току. Применение в взрывоопасных зонах запрещено - класс взрывозащиты не предусмотрен.

Преимущества

• Двухдиапазонное питание (220/380 В) - гибкость при подключении в разных сетях
• Высокая степень защиты IP55 - устойчивость к пыли и влаге без дополнительных кожухов
• Надёжные шариковые подшипники - продлевают срок службы и снижают уровень шума
• Серия DRIVE от IEK - стандартизированная конструкция, легко заменяемая аналогичными моделями
• Долгий гарантийный срок - 3 года - свидетельствует о контроле качества производства

Ограничения применения

• Не предназначен для частотного регулирования - без доработки может перегреваться при работе ниже 20 % от номинала
• Запрещён к использованию в взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для высокой частоты пусков - более 5–6 пусков в час может вызвать перегрев обмоток
• Требует трёхфазного питания - нельзя подключить к бытовой однофазной сети без дополнительных устройств
• При температуре выше +40 C возможен перегрев - нужна принудительная вентиляция или снижение нагрузки

Примеры использования

• Насосы для водоснабжения и канализации в жилых комплексах
• Вентиляционные установки в промышленных цехах
• Ленточные конвейеры на пищевых и логистических предприятиях
• Смесители для растворов в строительстве
• Приводы задвижек и затворов в трубопроводных системах
• Обрабатывающие станки с малой скоростью вращения (токарные, фрезерные)

Практические советы

• При подключении к сети 220 В обязательно используйте схему “звезда” - иначе двигатель выйдет из строя
• Проверяйте посадочный диаметр вала (24 мм) перед установкой муфт или шкивов
• Для длительной работы в пыльных условиях периодически очищайте радиаторы охлаждения
• Устанавливайте термореле с током срабатывания около 11 А - это защитит от перегрузки
• При замене старого двигателя - сравнивайте не только мощность, но и типоразмер, высоту оси и способ крепления
• Не забывайте про правильное заземление - обязательное условие безопасности для всех двигателей серии DRIVE
