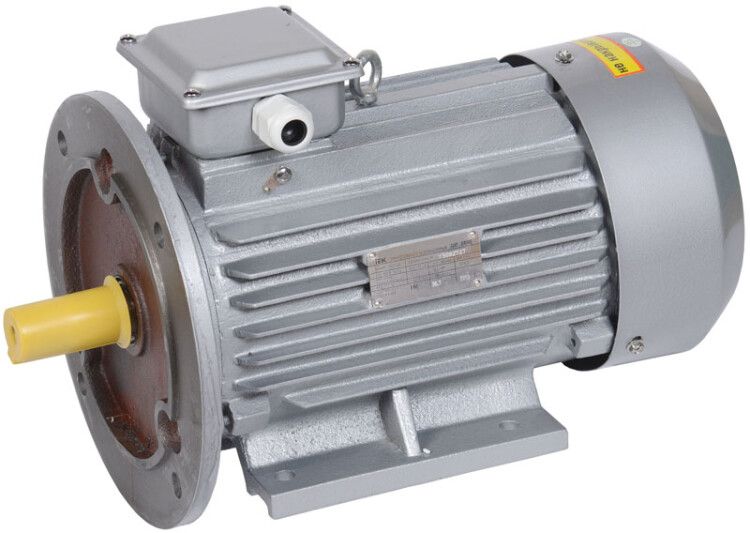

Электродвигатель АИР DRIVE 3ф 100L6 220/380В 2.2кВт 1000об/мин 2081 IEK DRV100-L6-002-2-1020

Электродвигатель трехфазный АИР 100L6 380В 2,2 кВт 1000 об/мин 2081 DRIVE - надёжный асинхронный двигатель от IEK серии DRIVE, предназначенный для постоянной работы на промышленном оборудовании с нагрузкой до 2,2 кВт. Подходит для установки в системах с высокой запылённостью благодаря защите IP55.

Назначение и область применения

Электродвигатель трехфазный АИР 100L6 380В 2,2 кВт 1000 об/мин 2081 DRIVE используется там, где требуется устойчивый крутящий момент при низкой скорости вращения. Он применяется в насосах, вентиляторах, конвейерах, компрессорах, смесителях, станках с ЧПУ и других устройствах, требующих длительной работы без перегрузок. Модель особенно эффективна в условиях повышенной запылённости и влажности - например, на заводах, в канализационных насосных станциях или на строительных площадках.

Технические характеристики

• Мощность: 2,2 кВт - достаточна для средних промышленных задач
• Напряжение: 380 В - рассчитан на трёхфазную сеть 50 Гц
• Частота вращения: 1000 об/мин - соответствует шести полюсам, обеспечивает медленный, но мощный ход
• Ток: 9,78 А (звезда) / 5,66 А (треугольник) - зависит от способа подключения обмоток
• КПД: 77% - оптимальный показатель для двигателей этого класса
• Коэффициент мощности: 0,76 - требует компенсации реактивной мощности в крупных сетях
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Высота оси вращения: 100 мм - стандартная посадка для рамы 100
• Климатическое исполнение: У2 - работает при температурах от –45 C до +40 C, подходит для умеренного и холодного климата
• Подшипники: шариковые - обеспечивают долгий срок службы при равномерной нагрузке
• Гарантия: 3 года - подтверждает качество сборки и материалов
• Норматив: ГОСТ 51689 - соответствие российским требованиям к промышленным двигателям

Совместимость и монтаж

Электродвигатель трехфазный АИР 100L6 380В 2,2 кВт 1000 об/мин 2081 DRIVE имеет монтажное исполнение IM2081 - это означает, что он крепится на двух лапах с возможностью горизонтальной установки. Посадочные размеры соответствуют ГОСТ, поэтому совместим со стандартными опорами, муфтами и редукторами. Для подключения используйте кабель с жилами 2,5–4 мм2 (в зависимости от длины линии). Обязательно проверьте правильность коммутации обмоток: звезда (Y) для сети 380 В, треугольник (Δ) - только при наличии понижающего трансформатора. Клеммная коробка доступна сбоку - для обслуживания достаточно открыть крышку.

Безопасность и стандарты

Электродвигатель трехфазный АИР 100L6 380В 2,2 кВт 1000 об/мин 2081 DRIVE соответствует ГОСТ 51689 и имеет сертификат соответствия ЕАЭС. Защита IP55 предотвращает попадание пыли внутрь корпуса и повреждение от брызг воды - это снижает риск аварий при работе в сыром или пыльном окружении. Наличие термозащиты внутри обмоток не предусмотрено - внешнюю защиту необходимо организовать через автоматический выключатель или тепловое реле.

Преимущества

• Высокая механическая прочность корпуса - литой алюминий с усиленными ребрами охлаждения
• Долгий срок службы подшипников - шариковые подшипники рассчитаны на 20 000+ часов работы
• Устойчивость к колебаниям напряжения +-10% - сохраняет работоспособность при нестабильной сети
• Легкий доступ к клеммам - удобно для диагностики и замены проводки
• Совместимость с частотными преобразователями - можно использовать в системах регулирования скорости

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита Ex
• Не рекомендован для частых пусков более 6–8 раз в час - перегрев обмоток возможен
• Требует принудительного охлаждения при работе выше +40 C - самонагнетаемое охлаждение недостаточно
• Не подходит для вертикальной установки без специальных модификаций - монтаж IM2081 допускает только горизонтальное положение
• Отсутствует встроенная термозащита - обязательна установка внешнего теплового реле

Примеры использования

• Насосная станция водоснабжения - привод циркуляционного насоса
• Конвейер на пищевом производстве - передача движения с низкой скоростью
• Вентиляционная установка в цеху - обеспечение воздушного потока при высокой запылённости
• Затвор на трубопроводе - управление клапаном с помощью редуктора
• Смеситель для бетона - устойчивый крутящий момент при большой нагрузке

Практические советы

• Перед первым запуском проверьте вращение вала - при необходимости поменяйте местами любые две фазы
• Используйте кабель с медными жилами и двойной изоляцией - особенно важна защита от влаги
• При монтаже соблюдайте посадочный диаметр 100 мм - не допускайте перекоса вала
• Для длительной работы в холоде (ниже –20 C) прогрейте двигатель перед пуском - масло в подшипниках густеет
• Обслуживание: каждые 1000–1500 часов - смазка подшипников; каждые 3–5 лет - замена смазки
• Выбирая аналог - обращайте внимание на типоразмер 100 мм и монтаж IM2081 - другие варианты не подойдут
