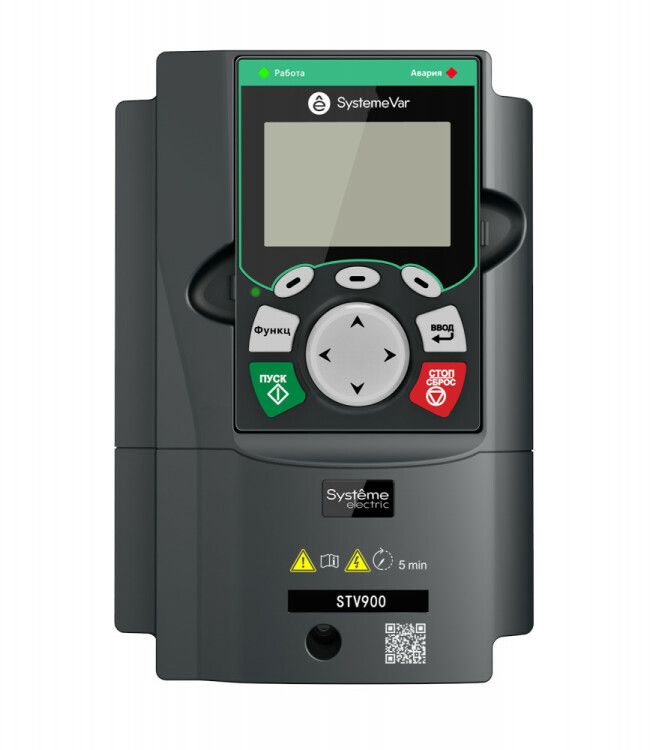

Преобразователь частоты STV900 G-тип: 5.5 кВт (P-тип: 7.5 кВт) 400В | STV900U55N4 SE APC

Преобразователь частоты STV900 5.5 кВт 400В SE (P-тип: 7.5 кВт) - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Бренд Systeme Electric предлагает эту модель как часть серии SystemeVar, где P-тип обеспечивает повышенную перегрузочную способность для задач с кратковременными пики нагрузки.

Назначение и область применения

Преобразователь частоты STV900 5.5 кВт 400В SE используется для управления скоростью вращения электродвигателей мощностью до 5,5 кВт, что позволяет экономить энергию, снижать механические нагрузки на оборудование и повышать точность процессов. Подходит для насосов, вентиляторов, конвейеров, компрессоров и других механизмов, требующих плавного запуска и регулируемой скорости. Модель P-тип (7,5 кВт) рассчитана на более высокую перегрузку, поэтому особенно эффективна в циклических режимах работы - например, на упаковочных линиях или в подъёмных механизмах.

Технические характеристики

• Напряжение питания: 380–440 В переменного тока, 3 фазы
• Номинальная мощность двигателя: 5,5 кВт (G-тип) / 7,5 кВт (P-тип)
• Номинальный выходной ток: 14 А (G-тип) / 17 А (P-тип)
• Максимальная выходная мощность: 17 кВт
• Выходная частота: до 400 Гц
• Частота сети: 50/60 Гц
• Необходимая несущая частота ШИМ: 8 кГц (G-тип), 4 кГц (P-тип)
• Перегрузочная способность: G-тип - 150% × 60 с, 180% × 10 с, 200% × 1 с; P-тип - 120% × 60 с
• Степень защиты: IP20 (не защищён от пыли и брызг воды)
• Аналоговые входы: 1 (для сигналов 0…10 В или 4…20 мА)
• Цифровые входы: 6 (управление пуском, остановом, переключением скоростей)
• Аналоговый выход: 1 (для передачи сигнала состояния или измерений)
• Цифровой выход: 1 (сигнал аварии, готовности)
• Интерфейсы: Modbus RTU через RS-485
• Управление: ручное (панель), дистанционное (кнопки), программное (через интерфейс)
• Габариты: 126×201×186 мм
• Вес: 2,5 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 5.5 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей до 5,5 кВт. Для монтажа требуется установка в закрытом щите с хорошей вентиляцией - степень защиты IP20 исключает использование на открытых площадках. Клеммы для подключения питания, двигателя и управления расположены снизу и сверху корпуса. Обязательно соблюдайте полярность L1/L2/L3 и U/V/W. Подключение к шине RS-485 выполняется экранированным кабелем, масса экрана - на землю щита. Убедитесь, что посадочные размеры соответствуют месту установки: габариты 126×201×186 мм позволяют использовать стандартные DIN-рейки или крепления на стену.

Безопасность и стандарты

Преобразователь частоты STV900 5.5 кВт 400В SE соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленного оборудования. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренними алгоритмами. Отказ от внешней защиты от пыли и влаги (IP20) требует обязательного размещения внутри электрошкафа. Работа в четырёх квадрантах позволяет применять устройство в системах рекуперативного торможения - энергия возвращается в сеть при торможении.

Преимущества

• Поддержка двух типов перегрузки: G-тип для постоянных нагрузок, P-тип для импульсных - удобно при выборе под конкретный двигатель
• Высокая точность регулирования частоты: симметрия напряжения +-0,1%, частоты +-0,05%
• Интегрированный Modbus RTU - легко подключается к PLC и SCADA-системам
• Небольшой вес и компактные размеры - упрощают монтаж в ограниченном пространстве
• Ручное, дистанционное и сетевое управление - гибкость в организации автоматизации

Ограничения применения

• IP20 - нельзя использовать вне закрытого шкафа, даже в помещении с высокой влажностью
• Нет встроенного фильтра EMI - при чувствительных системах потребуется внешний фильтр
• Один аналоговый вход - недостаточно для сложных систем с несколькими датчиками
• Несущая частота ШИМ 4 кГц (P-тип) создаёт больше шума в двигателе - не подходит для бесшумных сред
• Максимальная выходная мощность 17 кВт - не предназначена для длительной работы выше 7,5 кВт

Примеры использования

• Вентиляция в производственных помещениях - плавный запуск и регулирование оборотов по температуре
• Ленточные конвейеры на пищевых производствах - изменение скорости в зависимости от загрузки
• Насосные станции - автоматическое поддержание давления в трубопроводе
• Элеваторы и подъёмники - работа в четырёх квадрантах позволяет тормозить с рекуперацией энергии
• Обрабатывающие станки - точное позиционирование благодаря широкому диапазону частот (до 400 Гц)

Практические советы

• Выбирая между G- и P-типом: G-тип - для равномерной нагрузки (например, насосы); P-тип - для периодических ударных нагрузок (конвейеры, дробилки)
• При использовании длинных кабелей между преобразователем и двигателем (>30 м) используйте выходной реактор для защиты двигателя от импульсных помех
• Настройка через Modbus требует знания адресов регистров - скачайте документацию от Systeme Electric для вашего артикула stv900u55n4
• Не забудьте про охлаждение: даже при IP20 необходим минимальный воздушный зазор вокруг корпуса - минимум 5 см спереди и сзади
• Проверяйте соответствие номинального тока двигателя (14 А для G-типа) - превышение вызывает отключение по перегрузке
