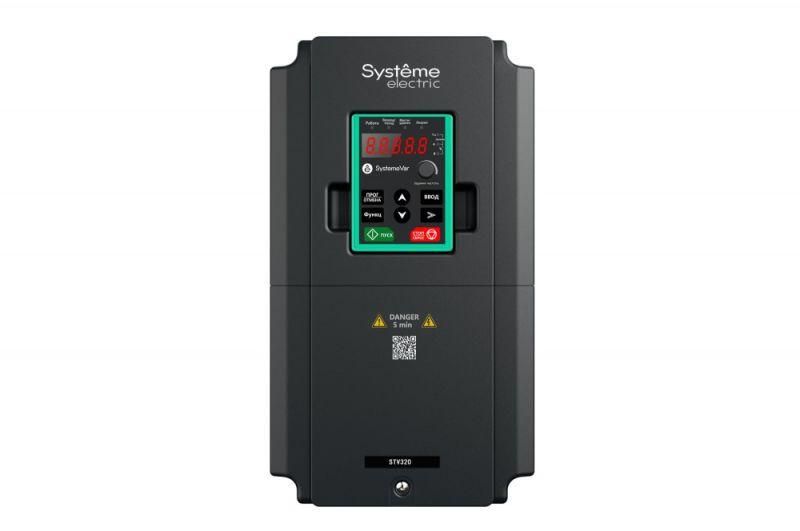

Преобразователь частоты STV320 5.5 кВт 400В | STV320U55N4 SE APC

Преобразователь частоты 5.5 кВт 400В SE STV320 - устройство для регулирования скорости трёхфазного асинхронного двигателя с питанием от сети 400 В. Подходит для автоматизации промышленного оборудования, где требуется точное управление моментом и скоростью. Бренд Systeme Electric и артикул stv320u55n4 указывают на серию SystemeVar, предназначенную для надёжной работы в условиях производства.

Назначение и область применения

Преобразователь частоты 5.5 кВт 400В SE STV320 используется для плавного запуска, остановки и регулирования оборотов двигателей переменного тока. Применяется в системах с постоянным изменением нагрузки: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Устройство снижает потребление энергии за счёт соответствия мощности реальной нагрузке, а не максимальному режиму.

Технические характеристики

• Номинальная мощность: 5,5 кВт (G-тип - для насосов и вентиляторов)
• Выходной ток: 14 А
• Напряжение питания: 380–440 В, 3 фазы, +-15%/+10%
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность: 150% × 60 с, 180% × 10 с, 200% × 1 с
• Несущая частота ШИМ: 8 кГц
• Аналоговые входы: 2 (для сигналов 0–10 В / 4–20 мА)
• Цифровые входы: 5 (коммутационные, для старта/останова, изменения направления)
• Аналоговые выходы: 2 (для передачи сигнала давления, температуры, скорости)
• Цифровые выходы: 2 (сигналы аварий, готовности, состояния)
• Интерфейсы: Modbus RTU через RS-485 (1 порт)
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, не предназначено для уличной установки
• Габариты: 146×167×256 мм
• Вес: 3,1 кг
• Способы задания параметров: кнопки на корпусе, внешние устройства, Modbus
• Гарантия: 2 года

Совместимость и монтаж

Преобразователь частоты 5.5 кВт 400В SE STV320 совместим с большинством трёхфазных асинхронных двигателей мощностью до 5,5 кВт. Для подключения требуются:

• Трёхфазный ввод 380–440 В с защитой по току (автоматический выключатель)
• Выходные кабели - медные, сечением ≥ 4 мм2 (для 14 А)
• Заземление обязательно - клемма PE на корпусе
• Необходимо соблюдать посадочные размеры: ширина 167 мм, глубина 146 мм - место для установки в щите должно позволить свободный доступ к клавишам и разъёмам
• Подключение интерфейса RS-485 - экранированный двужильный провод, терминалы A/B, масса на экран

Устанавливается внутри распределительного щита. Не рекомендуется монтаж рядом с источниками тепла или вибраций.

Безопасность и стандарты

Преобразователь частоты 5.5 кВт 400В SE STV320 соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленных применений. Защита от перегрева, перегрузки, замыкания и потери фазы реализована внутренними алгоритмами. Отсутствие защиты выше IP20 требует установки в закрытый щит с классом защиты не ниже IP54.

Преимущества

• Высокая перегрузочная способность позволяет использовать устройство даже при кратковременных пиках нагрузки
• Поддержка Modbus упрощает интеграцию в системы автоматизации
• Два аналоговых входа позволяют подключать датчики давления, уровня или температуры для замкнутого цикла управления
• Низкий уровень помех благодаря частоте ШИМ 8 кГц - меньше влияния на соседнюю аппаратуру
• Лёгкий вес и компактные габариты удобны для модульных щитов

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает контакт с пылью, брызгами воды и агрессивными средами
• Не работает с однофазными двигателями или сетями 220 В
• Максимальная выходная мощность 14 кВт - не следует нагружать устройство сверх 5,5 кВт длительно
• Не имеет встроенного тормозного модуля - для быстрого останова тяжёлых механизмов нужен внешний тормозной резистор
• Не поддерживает Ethernet, Profibus, CANopen - только Modbus по RS-485

Примеры использования

• Вентиляция в цеху - регулирование скорости вентиляторов по температуре воздуха через аналоговый вход
• Конвейерная лента - плавный запуск и остановка, предотвращение проскальзывания
• Насосная станция - автоматическое поддержание давления в трубопроводе
• Обработка металла - управление скоростью шпинделя станка по программе из PLC

Практические советы

• Перед первым запуском выполните автонастройку двигателя - используйте функцию “Auto-tuning” в меню устройства
• При использовании длинных кабелей между преобразователем и двигателем (>30 м) установите выходной дроссель для снижения импульсных помех
• Настройте время разгона и торможения - слишком малые значения вызывают перегрузку по току
• Для удалённого управления подключите кнопки старта/останова к цифровым входам, а не к кнопкам на лицевой панели
• Проверьте соответствие посадочных размеров перед заказом - 146×167 мм требуют места в щите минимум 180×200 мм с учётом вентиляции
• При работе в условиях высоких температур окружающей среды (>40C) обеспечьте принудительное охлаждение щита
