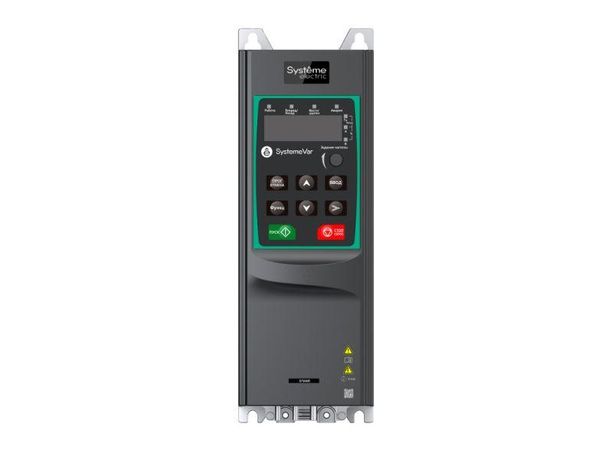

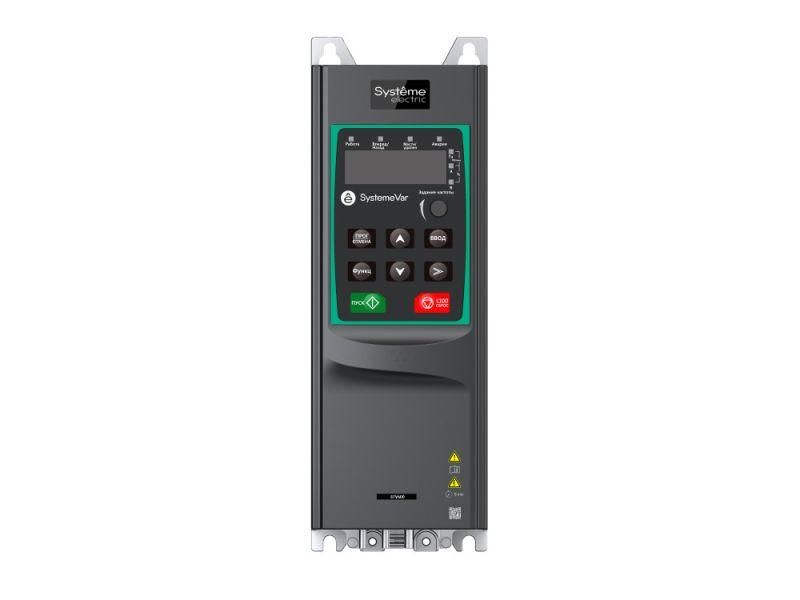

Преобразователь частоты STV600 5.5 кВт 400В с ЭМС C2 фильт. | STV600U55N4F2 SE APC

Преобразователь частоты 5.5 кВт 400В с ЭМС C2 фильтром SE от Systeme Electric - устройство для точного регулирования скорости трёхфазных двигателей в промышленных, коммерческих и жилых системах. Благодаря встроенному фильтру класса С2 и поддержке Modbus, он легко интегрируется в автоматизированные системы без внешних помех и требует минимальной доработки шкафа.

Назначение и область применения

Преобразователь частоты 5.5 кВт 400В с ЭМС C2 фильтром SE предназначен для управления двигателями насосов, вентиляторов, компрессоров и других механизмов с переменной нагрузкой. Подходит для систем водоснабжения, кондиционирования, вентиляции, конвейеров и технологического оборудования. Может использоваться как в промышленных цехах, так и в зданиях с высокими требованиями к электромагнитной совместимости - например, в больницах, офисах или жилых комплексах.

Технические характеристики

• Номинальная мощность: 5,5 кВт (кратковременная перегрузка до 110% - 60 секунд)
• Номинальный выходной ток: 13 А
• Напряжение питания: 3 фазы, 380–440 В (+-15%/+10%)
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Частота сети: 50/60 Гц +-0,05%
• Напряжение сети допускает колебания до +-0,1%
• Управление: скалярное и векторное (без энкодера)
• Интерфейсы связи: встроенный Modbus RTU (опционально PROFIBUS, PROFINET, CANopen)
• Аналоговые входы: 2 (0…10 В / 4…20 мА)
• Цифровые входы: 6 (24 В постоянного тока)
• Аналоговые выходы: 2 (0…10 В / 4…20 мА)
• Цифровые выходы: 1 дискретный + 2 релейных (только для моделей после 15.03.2023, с маркировкой QCPASS)
• Слоты расширения: 2 (для установки плат расширения I/O)
• Степень защиты: IP20 (внутренняя установка в шкаф)
• Температурный диапазон: -10C … +50C (номинальная мощность сохраняется до +40C)
• Охлаждение: принудительное (вентилятор)
• Габариты: 89×259×211,5 мм
• Вес: 2,4 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 5.5 кВт 400В с ЭМС C2 фильтром SE рассчитан на внутреннюю установку в электрошкафы. Возможны два способа крепления: настенный и фланцевый. Для обеспечения надлежащего теплоотвода требуется свободное пространство вокруг корпуса - минимум 50 мм сверху и снизу. Устройство не имеет встроенного DC-реактора или моторного дросселя - при необходимости их следует устанавливать отдельно. Кабели питания и двигателя рекомендуется прокладывать раздельно, чтобы избежать наведённых помех.

Подключить панель оператора можно через встроенный интерфейс: стандартная LED-панель несъёмная, но возможна замена на выносную LED (SEOP-1203) или LCD (SEOP-1205). Расширение числа входов/выходов реализуется через платы SEOP-1628 и SEOP-1630.

Безопасность и стандарты

• Электромагнитная совместимость: соответствие EN 61800-3, класс С2 - позволяет использовать без внешнего фильтра в промышленной среде
• Конформное покрытие печатных плат: Class 3C3 по EN 60721-3-3 - защищает от влаги, пыли и коррозии внутри шкафа
• Защита от перегрева, перегрузки, короткого замыкания, потери фазы и перенапряжения
• Поддержка пожарного режима - возможность быстрого запуска в аварийных ситуациях

Преимущества

• Встроенный ЭМС-фильтр класса С2 исключает необходимость в дополнительных фильтрах, снижает стоимость и время сборки шкафа
• Поддержка двух типов управления - скалярного для простых задач и векторного без датчика - повышает гибкость применения
• Интеграция с ПО SystemeVAR Studio ускоряет настройку и диагностику - можно считывать параметры, менять профили и анализировать события без доступа к самому устройству
• Два слота расширения позволяют адаптировать устройство под конкретную задачу без замены всего преобразователя
• Высокая стойкость к условиям эксплуатации благодаря конформному покрытию и широкому температурному диапазону

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует обязательного помещения в закрытый шкаф
• Отсутствуют встроенные реактор и дроссель - при длинных кабелях или чувствительных двигателях потребуется их установка отдельно
• Максимальная выходная мощность 13 кВт достигается лишь при кратковременной перегрузке - длительная работа выше 5,5 кВт невозможна
• Релейные выходы в количестве 2 шт. есть только у изделий, выпущенных после 15 марта 2023 года - проверьте наличие маркировки QCPASS на упаковке
• Не поддерживает работу от однофазной сети - требует трёхфазного питания 380–440 В

Примеры использования

• Автоматизация насосной станции водоснабжения - плавный пуск и поддержание давления по сигналу от датчика
• Вентиляционная система в торговом центре - изменение оборотов в зависимости от уровня CO₂
• Линия производства с конвейером - синхронизация скоростей нескольких приводов через Modbus
• Аварийный вентилятор в медицинском учреждении - активация в «пожарном режиме» при сигнале от пожарной системы

Практические советы

• Перед монтажом проверьте, что напряжение сети находится в пределах 380–440 В - выход за эти границы вызывает отказ устройства
• Для долговечной работы не допускайте температуру в шкафу выше +40C - при более высоких значениях мощность будет снижаться
• Если используется длинный кабель между преобразователем и двигателем (>30 м), установите выходной дроссель для защиты обмоток двигателя
• Настройку начинайте через ПО SystemeVAR Studio - это удобнее и безопаснее, чем ручное программирование через панель
• При замене старого преобразователя убедитесь, что новый имеет ту же посадочную форму - габариты 89×259×211,5 мм соответствуют стандартным шкафам
• Для удалённого контроля используйте опцию расширения интерфейса - например, PROFINET вместо Modbus, если ваша система уже работает с Ethernet-сетями
