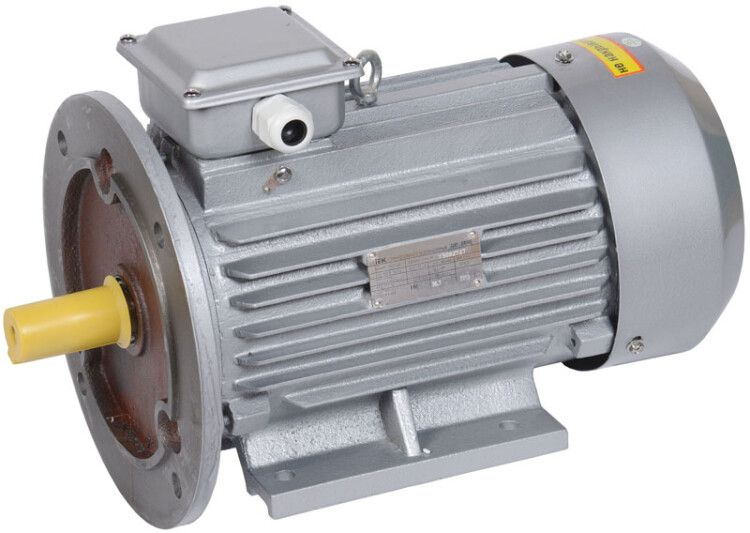

Электродвигатель АИР DRIVE 3ф 100S2 220/380В 4кВт 3000об/мин 2081 IEK DRV100-S2-004-0-3020

Электродвигатель трехфазный АИР 100S2 380/220В 4кВт 3000об/мин 2081 DRIVE - надёжный асинхронный двигатель от бренда IEK (ИЭК) серии DRIVE, предназначенный для постоянной работы на промышленном оборудовании с напряжением 380 В. Артикул drv100-s2-004-0-3020 соответствует стандартным требованиям ГОСТ 51689 и подходит для установки в условиях умеренного климата.

Назначение и область применения

Электродвигатель трехфазный АИР 100S2 380/220В 4кВт 3000об/мин 2081 DRIVE используется там, где требуется стабильная механическая мощность при высокой частоте вращения. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ, смесителей и механизмов затворов. Применяется в обрабатывающей промышленности, ЖКХ, энергетике и транспорте.

Технические характеристики

• Мощность: 4 кВт - обеспечивает достаточную нагрузку для средних промышленных задач
• Напряжение: 380 В (звездой) / 220 В (треугольником) - совместим с сетями 380 В трёхфазного переменного тока
• Частота вращения: 3000 об/мин - соответствует двухполюсному исполнению, идеально для высокоскоростных устройств
• Частота сети: 50 Гц - оптимизирован для российских и европейских сетей
• КПД: 0.84 - эффективное преобразование электроэнергии в механическую работу
• Коэффициент мощности: 0.88 - снижает реактивную составляющую нагрузки на сеть
• Номинальный ток: 14.35 А (при 380 В) / 8.31 А (при 220 В) - позволяет правильно выбрать автомат и кабель
• Типоразмер и высота оси вращения: 100 мм - стандартизированный габарит для замены аналогичных моделей
• Подшипники: шариковые - обеспечивают долгий срок службы при равномерной нагрузке
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Климатическое исполнение: У2 - работает при температурах от -45 C до +40 C, подходит для помещений и открытых площадок
• Монтажное исполнение: IM2081 - фланцевый крепление с валом на выходе, без крепёжных лап
• Гарантия: 36 месяцев - подтверждённая надёжность производства
• Норматив: ГОСТ 51689 - соответствие российским стандартам качества

Совместимость и монтаж

Электродвигатель трехфазный АИР 100S2 380/220В 4кВт 3000об/мин 2081 DRIVE имеет монтажное исполнение IM2081 - значит, он крепится через фланец, а не через лапы. Для установки необходима точно совпадающая по размерам фланцевая поверхность приводимого оборудования. Диаметр вала - стандартный для данного типоразмера, но перед монтажом проверьте посадочные размеры вала и соединяемого элемента (например, муфты или редуктора). Клеммная коробка рассчитана на подключение трёх фаз и заземления. Переключение с треугольника на звезду допускается, но требует правильной коммутации в распределительной коробке.

Безопасность и стандарты

Электродвигатель соответствует ГОСТ 51689 и имеет степень защиты IP55, что делает его безопасным для эксплуатации в помещениях с повышенной влажностью, пылью или возможными брызгами жидкости. Защита от перегрузки и перегрева не встроена - необходимо использовать внешние тепловые реле или частотные преобразователи с функцией защиты. Напряжение питания должно быть сбалансированным; значительный перекос фаз может вызвать перегрев и выход из строя.

Преимущества

• Высокий КПД и коэффициент мощности снижают потери энергии и стоимость эксплуатации
• Фланцевое исполнение IM2081 уменьшает количество соединений, повышает жесткость и точность передачи момента
• Шариковые подшипники обеспечивают длительный срок службы без обслуживания
• Работа при низких температурах (-45 C) расширяет возможности применения в холодных регионах
• Серия DRIVE от IEK - проверенная линейка с едиными габаритами и качественной сборкой

Ограничения применения

• Не предназначен для частого пуска/останова - высокие пусковые токи могут сократить срок жизни обмоток
• Не рекомендован для работы в взрывоопасных зонах - отсутствует взрывозащита (Ex-маркировка)
• Не подходит для работы при напряжении ниже 340 В или выше 420 В - риск перегрева или недогрузки
• Требуется обязательное заземление и защита от перегрузки - сам по себе не содержит внутренней защиты
• При работе в режиме 220 В (треугольником) мощность остаётся 4 кВт, но ток возрастает - нужна более толстая проводка

Примеры использования

• Привод циркулярного станка с высокими оборотами
• Насос для подачи воды в систему отопления
• Вентилятор вытяжной системы в производственном цеху
• Конвейерная лента на пищевом производстве
• Затвор промышленной задвижки в трубопроводе
• Смеситель для растворов в химической лаборатории

Практические советы

• При подключении к сети 380 В используйте схему “звезда” - она снижает пусковой ток и продлевает жизнь двигателю
• Обязательно проверяйте совпадение фланца и вала с приводимым механизмом - даже 0,5 мм перекоса вызывают вибрацию и быстрый износ подшипников
• Для частотного управления выбирайте преобразователь с мощностью не менее 5,5 кВт - запас по мощности предотвратит перегрузку
• Проверяйте температуру корпуса после первых 2–3 часов работы - нормальная температура не должна превышать +80 C
• При замене старого двигателя сверьте не только мощность, но и монтажное исполнение - IM2081 нельзя заменить на IM1081 без адаптера
• Храните двигатель в сухом месте - даже при IP55 влага внутри может вызвать коррозию контактов
