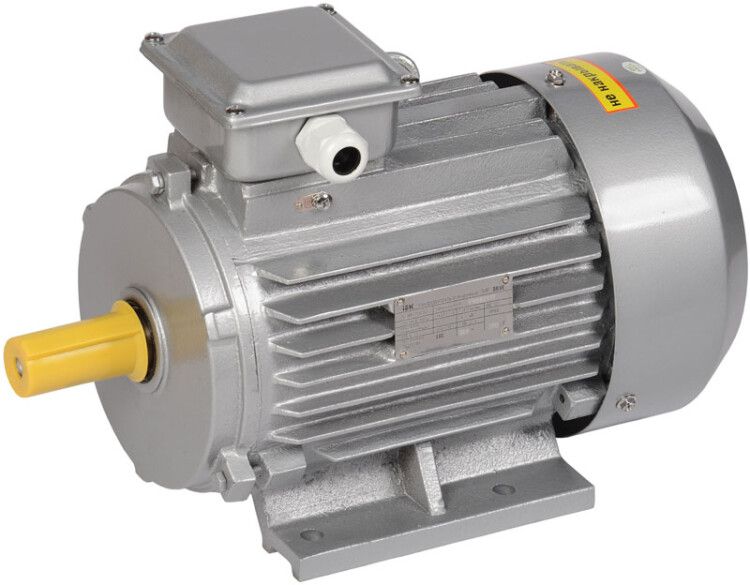

Электродвигатель АИР DRIVE 3ф 100S2 220/380В 4кВт 3000об/мин 1081 IEK DRV100-S2-004-0-3010

Электродвигатель трехфазный АИР 100S2 380В 4 кВт 3000 об/мин 1081 DRIVE - надёжный асинхронный двигатель от бренда IEK (ИЭК), предназначенный для постоянной работы в промышленных системах. Модель из серии DRIVE обеспечивает стабильную мощность 4 кВт при напряжении 380 В и частоте 50 Гц, идеально подходя для насосов, вентиляторов, конвейеров и станков.

Назначение и область применения

Электродвигатель трехфазный АИР 100S2 380В 4 кВт 3000 об/мин 1081 DRIVE используется там, где требуется постоянная и устойчивая механическая мощность. Он применяется в оборудовании с высокой нагрузкой: насосах, вентиляционных установках, транспортерах, компрессорах, станках с ЧПУ, смесителях и автоматических затворах. Подходит для промышленного производства, ЖКХ, строительства и энергетики.

Технические характеристики

• Мощность: 4 кВт - достаточна для средних промышленных задач
• Напряжение: 380 В - рассчитан на трёхфазную сеть промышленного типа
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Частота вращения: 3000 об/мин - соответствует двухполюсному исполнению
• Количество фаз: 3 - требует подключения к трёхфазной сети
• Тип напряжения: AC (переменный) - работает только от переменного тока
• КПД: 0.84 - эффективное преобразование электроэнергии в механическую работу
• Номинальный ток: 14.35 A (звезда) / 8.31 A (треугольник) - зависит от схемы подключения
• Высота оси вращения: 100 мм - стандартный габарит для монтажа на рамы и опоры
• Типоразмер: 100 мм - указывает на корпус двигателя, совместимый с креплениями стандарта IEC
• Коэффициент мощности: 0.88 - хорошая реактивная составляющая, снижает потери в сети
• Степень защиты: IP55 - защищён от пыли и струй воды с любого направления
• Климатическое исполнение: У2 - предназначен для умеренного климата, с возможностью работы при температуре от -45 C до +40 C
• Подшипники: шариковые - обеспечивают долгий срок службы при равномерной нагрузке
• Гарантия: 36 месяцев - подтверждает качество сборки и материалов
• Нормативный документ: ГОСТ 51689 - соответствие российскому стандарту на асинхронные двигатели
• Монтажное исполнение: IM1081 - базовое крепление с лапами, горизонтальная установка

Совместимость и монтаж

Электродвигатель трехфазный АИР 100S2 380В 4 кВт 3000 об/мин 1081 DRIVE имеет монтажное исполнение IM1081 - значит, он крепится на четыре лапы, расположенные по углам основания. Для установки необходима ровная металлическая плита или рама с отверстиями под болты M10. Диаметр вала - 28 мм (стандарт для этого типоразмера), что позволяет использовать муфты, ремни или зубчатые передачи. Подключение осуществляется через клеммную коробку с выводами U1-V1-W1 и U2-V2-W2; схема соединения - звезда (для 380 В) или треугольник (для 220 В), но в данном случае рекомендовано именно подключение к 380 В по схеме “звезда”.

Безопасность и стандарты

Электродвигатель соответствует ГОСТ 51689, который регламентирует требования к безопасности, герметичности и термостойкости асинхронных двигателей. Степень защиты IP55 предотвращает попадание пыли внутрь и повреждение от водяных струй - это важно для цехов с повышенной влажностью или пылевыми процессами. Климатическое исполнение У2 допускает эксплуатацию в помещениях с контролируемым микроклиматом, но не в условиях экстремального холода ниже -45 C или перегрева выше +40 C.

Преимущества

• Высокий КПД (0.84) снижает потребление электроэнергии и тепловыделение
• IP55 - возможность установки в сложных условиях без дополнительной защиты
• Шариковые подшипники - меньше шума, меньший износ, длительный срок службы
• Гарантия 3 года - уверенность в качестве от одного из крупнейших российских производителей (IEK)
• Стандартный размер 100 мм - легко заменить аналогичными моделями других брендов

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует взрывозащита Ex
• Не следует использовать при температурах ниже -45 C или выше +40 C - риск отказа подшипников или изоляции
• Требуется трёхфазная сеть 380 В - нельзя запитать от однофазной бытовой сети без преобразователя
• Не рекомендуется для частых пусков/остановок более 10–15 раз в час - может перегреться из-за инерционности
• Запрещено использование в условиях постоянного погружения в жидкость - IP55 не является водонепроницаемостью для погружения

Примеры использования

• Насосная станция - перекачка воды в системах водоснабжения
• Вентиляционный канал - обеспечение воздушного обмена в производственных цехах
• Ленточный конвейер - транспортировка сыпучих материалов на заводе
• Фрезерный станок - привод главного шпинделя
• Смесительный бак - перемешивание растворов в пищевой или химической промышленности

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызовет вращение в противоположном направлении
• Убедитесь, что крепление жесткое - вибрация при 3000 об/мин может ослабить болты
• Проверяйте температуру корпуса после 1–2 часов работы - нормальный нагрев до +80 C допустим, свыше +90 C - сигнал к проверке нагрузки
• При замене старого двигателя сравнивайте не только мощность, но и высоту оси (100 мм) и монтажное исполнение (IM1081)
• Для частых пусков используйте мягкое пусковое устройство (частотный преобразователь) - продлит жизнь двигателю и снизит ударные токи
• Регулярно смазывайте подшипники согласно графику обслуживания - даже шариковые подшипники нуждаются в периодическом уходе
