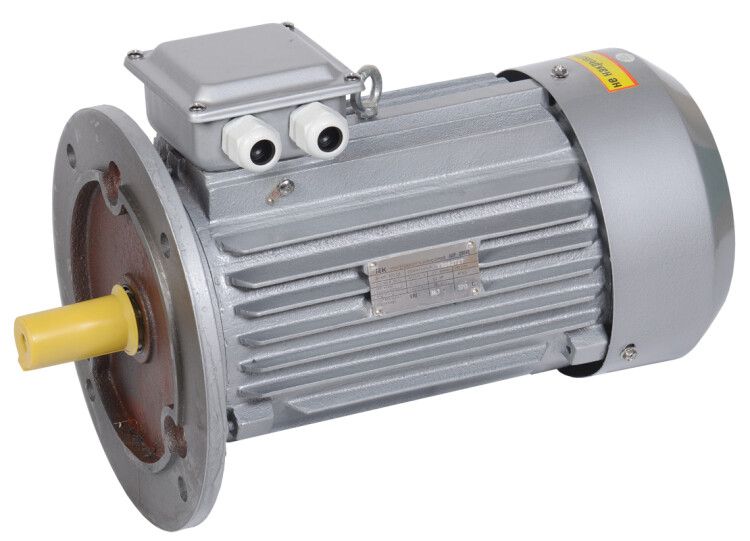

Электродвигатель АИР DRIVE 3ф 100S2 220/380В 4кВт 3000об/мин 3081 IEK DRV100-S2-004-0-3030

Электродвигатель трехфазный АИР 100S2 380/220В 4кВт 3000об/мин 3081 (фланец) DRIVE IEK - это надёжный асинхронный двигатель с фланцевым креплением, предназначенный для постоянной работы в промышленных системах. Бренд IEK и артикул drv100-s2-004-0-3030 указывают на соответствие серийному решению DRIVE, ориентированному на жесткие условия эксплуатации.

Назначение и область применения

Электродвигатель трехфазный АИР 100S2 380/220В 4кВт 3000об/мин 3081 (фланец) DRIVE IEK используется там, где требуется стабильная мощность и высокая частота вращения. Подходит для прямой установки на оборудование через фланец - без муфт и соединений. Применяется в насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ, смесителях и других устройствах, требующих постоянной нагрузки.

Технические характеристики

• Мощность: 4 кВт - обеспечивает достаточную силу для средних промышленных задач
• Напряжение: 380 В (звезда) / 220 В (треугольник) - возможность подключения в двух схемах
• Частота вращения: 3000 об/мин - соответствует двум полюсам, идеально для высокоскоростных механизмов
• Частота сети: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Климатическое исполнение: У2 - работает при температурах от -45C до +40C, подходит для уличных и неотапливаемых помещений
• КПД: 0.84 - эффективное преобразование электроэнергии в механическую работу
• Коэффициент мощности: 0.88 - снижает реактивную составляющую нагрузки на сеть
• Номинальный ток: 14.35 А (при 380 В) / 8.31 А (при 220 В) - важен для выбора автоматов и кабеля
• Тип подшипника: шариковые - обеспечивают долгий срок службы при равномерной нагрузке
• Высота оси вращения: 100 мм - соответствует типоразмеру 100
• Монтажное исполнение: IM3081 - фланцевый крепёж, без лап
• Гарантия: 36 месяцев
• Соответствует: ГОСТ 51689

Совместимость и монтаж

Электродвигатель трехфазный АИР 100S2 380/220В 4кВт 3000об/мин 3081 (фланец) DRIVE IEK имеет фланцевое исполнение IM3081 - значит, он крепится непосредственно к корпусу оборудования через болтовые отверстия на фланце. Для монтажа необходим точно совпадающий по габаритам приводной элемент (насос, вентилятор и т.д.). Диаметр фланца и расположение крепёжных отверстий должны соответствовать стандарту. Кабель подключается к клеммной коробке сверху - доступ к ней открыт после снятия крышки. Переключение с треугольника на звезду выполняется внутри клеммной колодки - согласно схеме на крышке.

Безопасность и стандарты

Электродвигатель трехфазный АИР 100S2 380/220В 4кВт 3000об/мин 3081 (фланец) DRIVE IEK соответствует ГОСТ 51689 - основному стандарту для асинхронных двигателей в РФ. Степень защиты IP55 позволяет использовать его в условиях повышенной запылённости и влажности. Наличие термозащиты не указано - рекомендуется устанавливать внешние тепловые реле или частотники с функцией перегрузки. Максимальная температура окружающей среды +40C - выше этого значения возможен перегрев.

Преимущества

• Фланцевое крепление исключает люфт и вибрацию - повышает точность передачи момента
• Двухдиапазонное напряжение (380/220 В) даёт гибкость при подключении в разных сетях
• Высокий КПД и коэффициент мощности снижают потери и потребление реактивной энергии
• Широкий диапазон температур (-45…+40 C) расширяет возможности применения
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для частотного регулирования - без специального инвертора скорость фиксирована на 3000 об/мин
• Отсутствует внутренняя термозащита - обязательна установка внешнего теплового реле
• Фланцевое исполнение не допускает свободное крепление на лапы - нельзя заменить на другое монтажное исполнение
• Не рассчитан на длительную работу при температуре выше +40C - нужен принудительный обдув или охлаждение
• При работе на 220 В (треугольник) выходная мощность остаётся 4 кВт, но ток возрастает - необходимо проверить сечение кабеля и автоматы

Примеры использования

• Воздушные нагнетатели в системах вентиляции
• Циркуляционные насосы в системах отопления и водоснабжения
• Ленточные конвейеры на пищевых и логистических производствах
• Шнековые смесители для бетона и химикатов
• Затворы и задвижки с приводом в трубопроводах
• Обрабатывающие центры с быстрым перемещением инструментов

Практические советы

• При подключении к сети 380 В используйте схему “звезда” - так меньше ток и меньше риск перегрева
• Проверьте совпадение фланцевого крепления с оборудованием - даже малое несоответствие вызывает вибрацию и выход из строя подшипников
• Для работы в холодном климате (< -20C) перед запуском прогрейте двигатель 10–15 минут на холостом ходу
• Выбирайте кабель сечением не менее 2.5 мм2 для 380 В и 4 мм2 для 220 В - учитывайте длину трассы
• Установите автомат с характеристикой D (для пусковых токов) и тепловое реле на 15–16 А
• Регулярно проверяйте состояние подшипников - при появлении шума или перегрева замените смазку или подшипник
