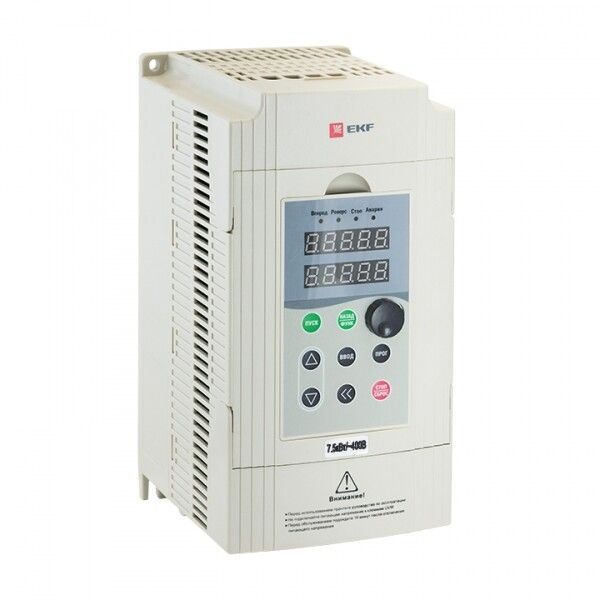

Преобразователь частоты 7,5/11кВт 3х400В VECTOR-100 EKF PROxima | VT100-7R5-3B

Преобразователь частоты 7,5/11 кВт 3х400 В VECTOR-100 от EKF предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах автоматизации. Модель VT100-7R5-3B обеспечивает стабильную работу при изменении нагрузки, экономит энергию и совместима с оборудованием, требующим точного управления движением.

Назначение и область применения

Преобразователь частоты 7,5/11 кВт 3х400 В VECTOR-100 используется для управления скоростью вращения электродвигателей в системах автоматизации. Подходит для оборудования, где требуется плавный запуск, точная регулировка оборотов или энергосбережение - например, насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ.

Изделие допускается к использованию как в промышленных, так и в жилых зонах. Климатическое исполнение УХЛ4 позволяет работать в условиях умеренного и холодного климата с повышенной влажностью.

Технические характеристики

• Номинальная мощность: 7,5 кВт (возможно использование при нагрузке до 11 кВт в режиме перегрузки)
• Сетевое напряжение: 400 В переменного тока, три фазы
• Выходное напряжение: до 400 В, адаптивное под управлением
• Номинальный ток: 17 А
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 600 Гц - подходит для высокоскоростных задач
• Работа в четырёх квадрантах: да - возможность рекуперации энергии при торможении
• Тип преобразования: с непосредственной связью - без промежуточного звена постоянного тока
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, не предназначено для открытой установки
• Встроенное тормозное сопротивление: да - позволяет эффективно тормозить двигатель без внешнего устройства
• Аналоговые входы: 2 - для подключения датчиков давления, температуры, потока
• Цифровые входы: 5 - для команд управления (пуск, стоп, переключение скоростей)
• Цифровые выходы: 2 - для сигнализации состояния или управления внешними устройствами
• Интерфейс RS-485: 1 - для подключения к системам SCADA, PLC, HMI
• Максимальное сечение кабеля: 25 мм2 - для силовых и управляющих цепей
• Способ задания параметров: ручной - через кнопки на лицевой панели
• Материал корпуса: пластик
• Гарантия: 36 месяцев
• Соответствие нормам: ТР ТС 004/2011 (безопасность низковольтного оборудования)

Совместимость и монтаж

Преобразователь частоты 7,5/11 кВт 3х400 В VECTOR-100 монтируется на монтажную плату или внутрь шкафа управления. Для установки необходим доступ к тыльной стороне аппарата. Корпус IP20 требует герметичного шкафа с принудительной вентиляцией при длительной работе на пределе мощности.

Подключение:

• Силовые клеммы: L1/L2/L3 - питание; U/V/W - к двигателю
• Клеммы тормозного сопротивления: PB+ / PB– - подключаются только при необходимости усиленного торможения
• Управление: дискретные и аналоговые входы/выходы - согласно схеме в руководстве
• RS-485: A/B - для модbus RTU, максимальная длина линии - 1200 м при скорости 9600 бод

Необходимо соблюдать минимальные расстояния между аппаратами в шкафу - минимум 50 мм сверху и снизу для теплоотвода.

Безопасность и стандарты

Преобразователь частоты 7,5/11 кВт 3х400 В VECTOR-100 соответствует требованиям ТР ТС 004/2011 - безопасность низковольтного оборудования. Имеет встроенную защиту от перегрева, перегрузки, короткого замыкания, пропадания фазы и перенапряжения. Относительная симметрия сети до 15% - допустимо подключение к сетям с небольшими перекосами фаз.

Преимущества

• Экономия энергии до 30% и выше за счёт регулирования скорости под реальную нагрузку
• Встроенное тормозное сопротивление исключает необходимость внешнего устройства
• Работа в четырёх квадрантах - позволяет использовать в системах с регенерацией энергии (например, спусковые механизмы)
• Высокая частота выходного сигнала (до 600 Гц) - подходит для высокоскоростных шпинделя и специализированных приводов
• Наличие RS-485 - легко интегрируется в современные системы управления
• Долгий срок гарантии - 3 года

Ограничения применения

• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях без дополнительной защиты
• Ручное задание параметров - не подходит для частой настройки без ПК или терминала
• Нет встроенного Ethernet или Profibus - для сложных сетевых решений нужен внешний модуль
• Мощность 7,5 кВт - не рассчитана на длительную работу на 11 кВт без перегрева; 11 кВт указан как пиковое значение
• Требуется качественная сеть питания - значительные скачки напряжения могут вызвать аварийное отключение

Примеры использования

• Вентиляционная система: плавное увеличение оборотов в зависимости от уровня CO₂
• Конвейерная линия: изменение скорости передачи в зависимости от количества изделий
• Насосная станция: поддержание постоянного давления в трубопроводе
• Шлифовальный станок: точная регулировка частоты вращения шпинделя до 600 Гц
• Подъёмник с рекуперацией: опускание груза с возвратом энергии в сеть

Практические советы

• Выбирая преобразователь частоты 7,5/11 кВт 3х400 В VECTOR-100, проверьте соответствие посадочного размера и глубины шкафа - он занимает место, характерное для средней категории устройств
• Для долгой работы в закрытых шкафах используйте дополнительную вентиляцию - даже при IP20 перегрев снижает срок службы
• Настройку параметров начните с заводских профилей - они уже оптимизированы для типовых механизмов
• При подключении кабелей к цифровым входам используйте экранированные провода - это снизит помехи от силовой части
• Запишите все настроенные параметры - при сбросе до заводских они будут потеряны
• Если вы используете тормозное сопротивление, следите за его нагревом - при длительном торможении возможен перегрев
