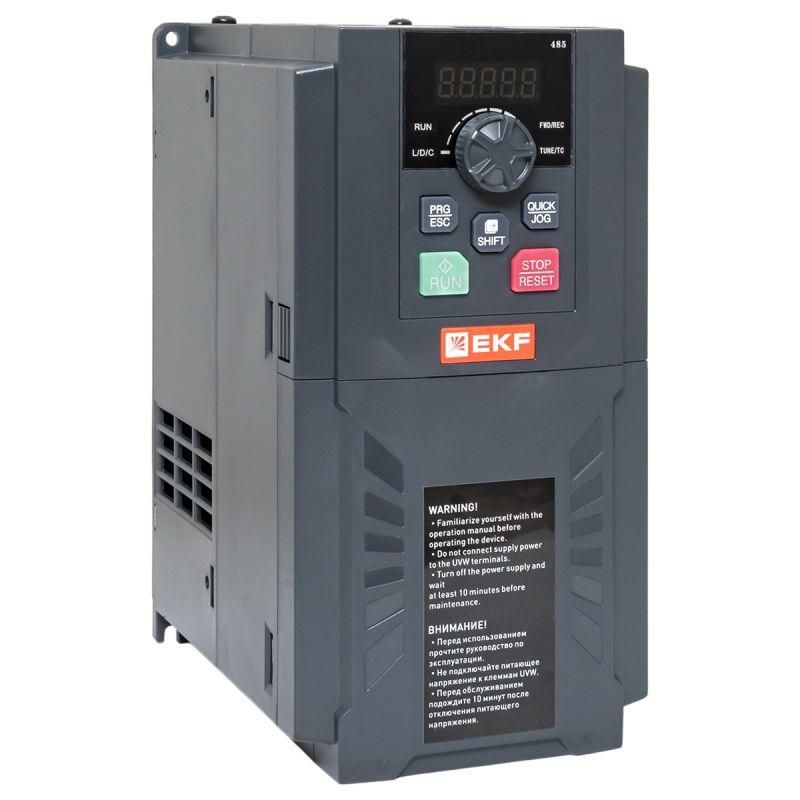

Преобразователь частоты PRO-Drive PD-150-FC-7K5-43-B |PD-150-FC-7K5-43-B|EKF

Частотный преобразователь PRO-Drive PD-150-FC-7K5-43-B от EKF предназначен для плавного регулирования скорости трёхфазных асинхронных двигателей мощностью до 7,5 кВт. Устройство подходит для автоматизации промышленного оборудования, где важна точная управляемость движения - например, на конвейерах, насосах или вентиляторах.

Назначение и область применения

PRO-Drive PD-150-FC-7K5-43-B используется для управления электродвигателями, требующими изменения частоты вращения в зависимости от технологических задач. Он заменяет механические системы регулирования, снижает энергопотребление и продлевает срок службы оборудования за счёт мягких пусков и торможений. Применяется в системах водоснабжения, вентиляции, конвейерной техники, компрессорах и других установках с переменной нагрузкой.

Технические характеристики

• Сетевое напряжение: 330–450 В, три фазы - работает от промышленной сети без дополнительных трансформаторов;
• Выходная мощность: 7,5 кВт - рассчитан на двигатели этого класса;
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами, включая шпиндели и центрифуги;
• Выходное напряжение: до 400 В - совместим с большинством стандартных трёхфазных двигателей;
• Тип преобразования: непосредственный - преобразует переменный ток прямо из сети без промежуточного постоянного звена;
• Частота сети: 50/60 Гц - адаптирован для работы в России и странах с другими сетевыми стандартами;
• Цифровые входы: 5 - для подключения кнопок, датчиков, сигналов аварийной остановки;
• Цифровые выходы: 2 - для сигнализации состояния, управления внешними устройствами;
• Аналоговые входы/выходы: 2/2 - позволяют принимать сигналы от датчиков давления, температуры и передавать информацию о текущих параметрах;
• RS-485: 1 интерфейс - для связи с PLC, HMI или SCADA-системами;
• MODBUS: поддерживается - обеспечивает стандартизированную коммуникацию с контроллерами;
• Степень защиты IP20 - подходит для установки внутри щита, не защищён от пыли и брызг воды.

Совместимость и монтаж

PRO-Drive PD-150-FC-7K5-43-B монтируется в электрощиты с достаточным воздушным зазором вокруг корпуса для теплоотвода. Подключение питания - к клеммам L1/L2/L3/N, двигатель - к U/V/W. Кабель питания и моторный кабель должны быть экранированными, особенно при длинных линиях (>30 м). Для надёжной работы рекомендуется использовать входной реактор и выходной dV/dt-фильтр при наличии чувствительных двигателей. Монтаж допускается только квалифицированным персоналом с соблюдением правил электробезопасности.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность управления) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует отказоустойчивость в условиях промышленных помех и соответствие нормам безопасности при работе с оборудованием повышенной опасности.

Преимущества

• Широкий диапазон выходной частоты (до 600 Гц) - подходит для специализированных задач, таких как сверхскоростные шпиндели;
• Гибкая система управления через цифровые и аналоговые каналы - легко интегрируется в существующую автоматизацию;
• Поддержка MODBUS и RS-485 - позволяет удалённо настраивать и мониторить работу без доступа к панели;
• Непосредственная схема преобразования - повышает КПД и снижает тепловые потери по сравнению с двухзвенными моделями;
• Работа при напряжении 330–450 В - устойчив к колебаниям в сети, что важно для объектов с нестабильным питанием.

Ограничения применения

• Защита IP20 исключает использование вне закрытых щитов - нельзя устанавливать на открытых площадках или в сырых помещениях;
• Не предназначен для работы с однофазными двигателями - требуется трёхфазный источник и трёхфазный двигатель;
• Максимальная мощность 7,5 кВт - не подходит для крупных приводов выше этого значения;
• Отсутствует встроенный тормозной модуль - для быстрого останова необходимо подключать внешний тормозной резистор при больших инерционных нагрузках.

Примеры использования

• Конвейерная линия - плавное изменение скорости при смене типов продукции;
• Водяной насос - регулирование давления в трубопроводе по сигналу от датчика;
• Вентиляция в цеху - автоматическое поддержание уровня воздухообмена;
• Фрезерный станок - управление оборотами шпинделя в режиме реального времени;
• Ленточные транспортеры - запуск без ударных нагрузок на ремни и ролики.

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети и двигателя - не допускайте превышения 450 В;
• Настройте параметры ускорения и замедления - слишком резкие переходы вызывают перегрузку сети и механический износ;
• Используйте программное обеспечение EKF для настройки через PC - проще, чем ручной ввод через панель;
• При использовании RS-485 подключите терминирующий резистор 120 Ом на последнем устройстве в цепи;
• Обязательно выполните заземление корпуса - даже при IP20 это критично для безопасности и ЭМИ-совместимости.
