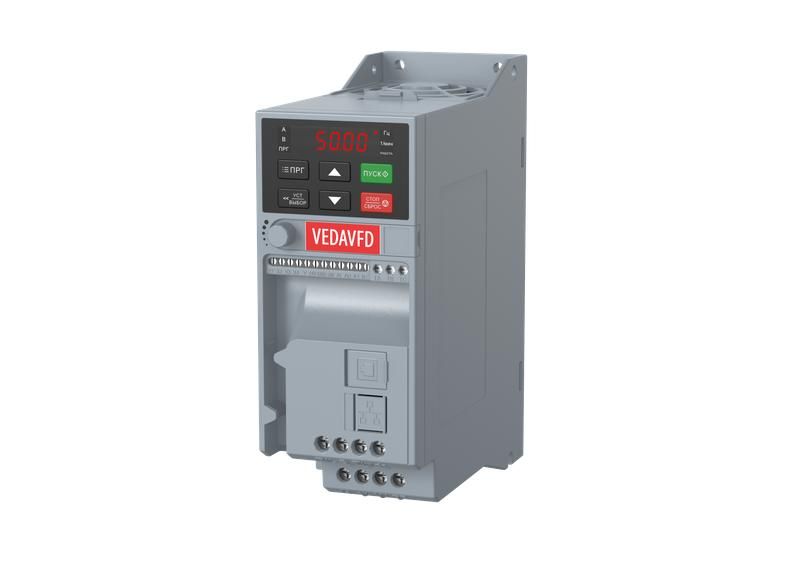

Преобразователь частоты VF-51-P7K5-0017-T4-E20-B-H вход. 380В выход. 7.5кВт 17А VEDA ABA00010

Преобразователь частоты VEDA VF-51-P7K5-0017-T4-E20-B-H предназначен для регулирования скорости трёхфазного асинхронного двигателя мощностью 7,5 кВт при напряжении 380 В. Устройство обеспечивает точный контроль оборотов, снижение пиковых нагрузок на сеть и энергосбережение - идеально для промышленных автоматизированных систем.

Назначение и область применения

Преобразователь частоты VEDA VF-51-P7K5-0017-T4-E20-B-H управляет работой электродвигателей, изменяя частоту и напряжение питания. Это позволяет плавно запускать и останавливать оборудование, избежать гидроударов в насосах, снизить механический износ и экономить электроэнергию. Применяется в системах с переменной нагрузкой: вентиляция, насосы, конвейеры, компрессоры, транспортеры.

Технические характеристики

• Мощность: 7,5 кВт
• Напряжение питания: 380 В (трёхфазное)
• Номинальный ток: 17 А
• Выходная частота: до 400 Гц (регулируемая)
• Управление: V/f и скалярное
• Защита: перегрузка по току, перепады напряжения, перегрев, короткое замыкание
• Степень защиты корпуса: IP20 (для установки внутри шкафа)

Совместимость и монтаж

Преобразователь частоты VEDA VF-51-P7K5-0017-T4-E20-B-H совместим с трёхфазными асинхронными двигателями мощностью до 7,5 кВт. Для монтажа требуется установка в закрытом электрощите с хорошей вентиляцией - устройство не предназначено для открытой установки. Подключение выполняется через клеммы L1/L2/L3 (вход) и U/V/W (выход). Кабели должны соответствовать токовой нагрузке 17 А, рекомендовано использовать медные жилы сечением не менее 4 мм2. Обязательно заземление корпуса.

Безопасность и стандарты

Преобразователь частоты VEDA VF-51-P7K5-0017-T4-E20-B-H соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3. Защищён от перегрузок, перегрева и скачков напряжения. Не содержит взрывозащищённых элементов - не применяется во взрывоопасных средах.

Преимущества

• Плавный пуск снижает ударные нагрузки на привод и механизм
• Экономия энергии до 30–50% при работе с переменной нагрузкой
• Встроенные функции защиты продлевают срок службы двигателя
• Простая настройка через кнопки на лицевой панели
• Компактный размер для удобной установки в шкафах

Ограничения применения

• Не работает от однофазной сети - требует трёхфазное питание 380 В
• IP20 - нельзя устанавливать в сырых, пыльных или открытых помещениях
• Не поддерживает векторное управление - ограниченная точность при высоких динамических требованиях
• Работает только с асинхронными двигателями, несовместим с синхронными или постоянного тока
• Не имеет встроенного фильтра EMI - при чувствительном оборудовании потребуется внешний фильтр

Примеры использования

• Насосная станция: плавное увеличение давления воды, исключение гидроудара
• Конвейерная лента: регулировка скорости в зависимости от потока материалов
• Вентиляционная система: автоматическое поддержание уровня воздухообмена
• Компрессор: выключение при достижении нужного давления, вместо работы на холостом ходу

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность повредит двигатель
• Избегайте длительной работы на минимальных частотах (<5 Гц) без принудительного охлаждения - возможен перегрев двигателя
• Настройте параметры ускорения/замедления: слишком быстрый разгон вызывает броски тока
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) установите выходной dV/dt-фильтр
• Регулярно очищайте воздушные каналы в шкафу - забитые фильтры приводят к аварийным отключениям
