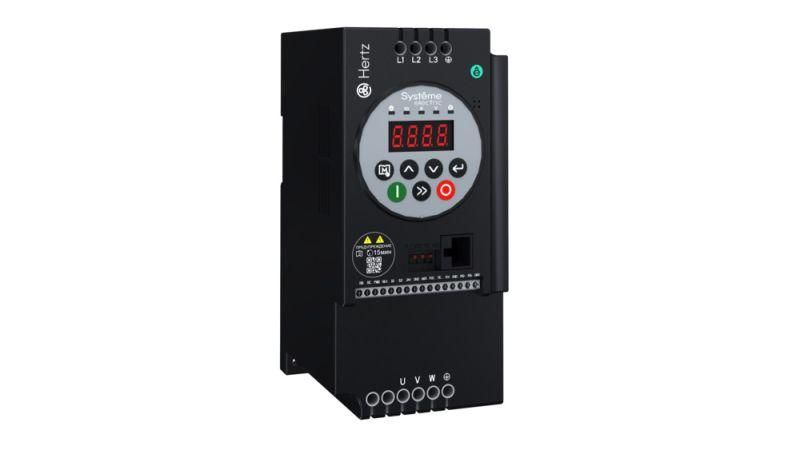

Преобразователь частоты STV050 Hertz 7.5кВт 380В ЭМС С3 + LED панель оператора SE STV050U75N4 APC

Преобразователь частоты SE С3 с LED панелью оператора - компактное устройство для точного регулирования скорости трёхфазных двигателей мощностью до 7,5 кВт. Подходит для насосов, вентиляторов и других систем, где важна энергоэффективность и надёжность. Артикул stv050u75n4 соответствует серии SystemeVar Hertz.

Назначение и область применения

Преобразователь частоты SE С3 используется для управления скоростью вращения электродвигателей в системах с переменной нагрузкой. Особенно эффективен в насосных установках, вентиляционных системах, конвейерах и другом оборудовании, где требуется плавный запуск, снижение пиков тока и экономия электроэнергии. Благодаря встроенным функциям для насосов и вентиляторов, устройство оптимизировано под типовые задачи ЖКХ, промышленности и коммунального хозяйства.

Технические характеристики

• Номинальная мощность: 7,5 кВт
• Сетевое напряжение: 380 В, три фазы
• Выходная частота: до 599 Гц
• Частота сети: 50 / 60 Гц
• Перегрузочная способность: 120% на 60 секунд, 150% на 3 секунды (цикл 300 сек)
• Входной ток: 17 А
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не предназначен для работы во влажной или пыльной среде
• Температурный диапазон: от –20 C до +50 C; при температуре выше +40 C возможна потеря номинальной мощности
• Управление: скалярное и векторное (без энкодера)
• Интерфейсы: 4 дискретных входа, 1 аналоговый вход, 1 дискретный выход, 1 реле, 1 аналоговый выход
• Протокол связи: Modbus RTU
• Встроенная LED-панель оператора - позволяет настраивать параметры и контролировать работу без внешнего терминала
• Встроенный фильтр ЭМС класса C3 - снижает помехи в электросети, соответствует EN 61800-3
• Покрытие печатных плат: класс 3С2 - повышает устойчивость к влаге, пыли и химическим воздействиям
• Габариты: 85×180×116 мм
• Вес: 1,2 кг
• Гарантия: 36 месяцев

Совместимость и монтаж

Преобразователь частоты SE С3 совместим с трёхфазными асинхронными двигателями мощностью до 7,5 кВт. Для подключения используйте кабели сечением, соответствующим току 17 А. Устройство можно монтировать «бок-о-бок» - минимальное расстояние между соседними преобразователями равно 0 мм, что позволяет плотно размещать несколько единиц в шкафу. Клеммы для подключения питания и двигателя расположены сверху и снизу корпуса. Встроенная LED-панель обеспечивает удобную настройку прямо на устройстве. Обязательно соблюдайте полярность и заземление согласно схеме в руководстве.

Безопасность и стандарты

• Соответствие EN 61800-3 - требования к электромагнитной совместимости (EMC) класса C3
• EN 60721-3-3 - класс защиты 3С2 для покрытия плат, обеспечивающее долгую службу в условиях повышенной влажности и пыли
• Поддержка пожарного режима - автоматически сохраняет работу при возгорании, если кабель двигателя остаётся целым
• Защита от перегрева, перенапряжения, перегрузки и потери фазы

Преимущества

• Компактный размер - занимает мало места в электрощите
• Встроенный фильтр ЭМС С3 - исключает необходимость в дополнительном внешнем фильтре
• Покрытие плат 3С2 - увеличивает срок службы в сложных условиях
• LED-панель оператора - упрощает диагностику и настройку без ПК
• ПО SystemeVAR Tool - бесплатное программное обеспечение для настройки через USB/RS485
• Гарантия 3 года - один из самых длинных сроков в классе

Ограничения применения

• Не предназначена для работы в помещениях с высокой влажностью, пылью или агрессивной средой - степень защиты IP20 требует установки в закрытом щите
• При температуре выше +40 C необходимо снижать нагрузку - максимальная мощность 7,5 кВт доступна только при +40 C и ниже
• Не поддерживает векторное управление с обратной связью (нет входа для энкодера)
• Недопустимо подключение однофазных двигателей - только трёхфазные
• Запрещено использовать вне пределов допустимых значений сетевого напряжения (не ниже 340 В и не выше 420 В)

Примеры использования

• Насосная станция водоснабжения - плавный запуск, регулирование давления
• Вентиляционная система в офисе - изменение оборотов в зависимости от времени суток
• Конвейер на пищевом производстве - точная скорость движения ленты
• Циркуляционный насос в системе отопления - энергосбережение при ночных режимах

Практические советы

• Обязательно проверьте посадочные габариты перед монтажом - размеры 85×180×116 мм позволяют заменить устройства других брендов, если они имеют такой же форм-фактор
• Для длительной работы в жарком помещении предусмотрите принудительное охлаждение или установите преобразователь в прохладной зоне шкафа
• Настройку параметров рекомендуется выполнять через ПО SystemeVAR Tool - она нагляднее и безопаснее, чем ручной ввод через LED-панель
• При использовании пожарного режима убедитесь, что кабель двигателя не имеет механических повреждений - система работает только при целостности изоляции
• Артикул stv050u75n4 - это именно модель с фильтром ЭМС С3 и LED-панелью. Не путайте с другими версиями серии SystemeVar без этих элементов
