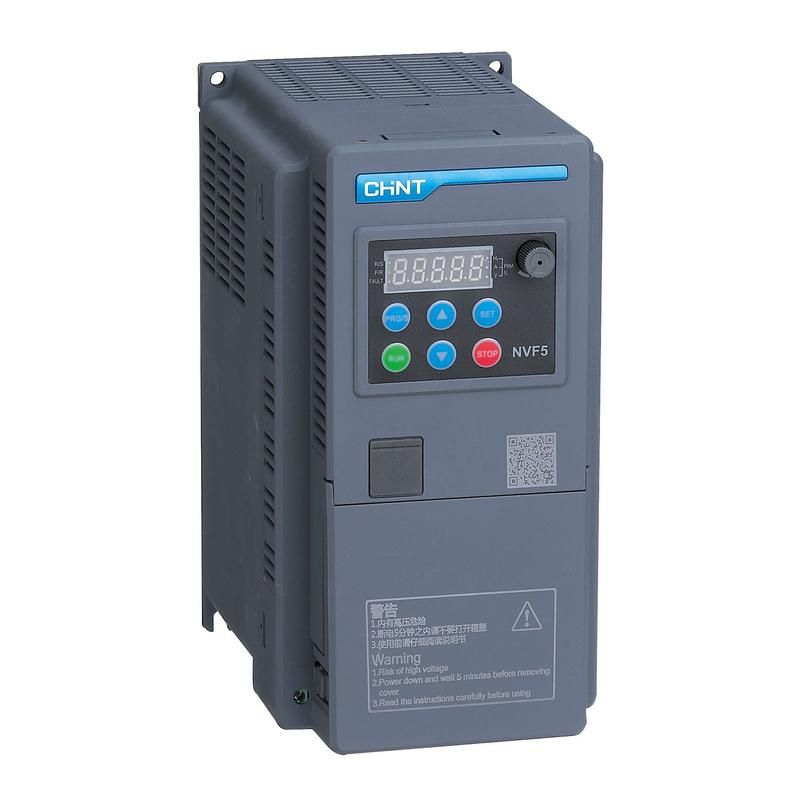

Преобразователь частоты NVF5-7.5/TS4-B 7.5кВт, 380В 3Ф, перегрузка 150% | 202563 CHINT

Преобразователь частоты NVF5-7.5/TS4-B 7.5 кВт, 380 В, 3 фазы, общий тип, перегрузка 150% - это компактное устройство от CHINT для точного регулирования скорости трёхфазных асинхронных двигателей. Он подходит для автоматизации насосов, вентиляторов и другого оборудования с переменной нагрузкой.

Назначение и область применения

Преобразователь частоты NVF5-7.5/TS4-B предназначен для управления скоростью вращения электродвигателя путём изменения частоты и напряжения на выходе. Это позволяет экономить энергию, снижать механические нагрузки и повышать точность работы технологического процесса.

Устройство применяется в системах кондиционирования, водоснабжения, охлаждения, упаковочных машинах, конвейерах, логистических комплексах и керамическом производстве - там, где требуется плавный запуск и регулируемая скорость.

Технические характеристики

• Мощность: 7.5 кВт
• Напряжение питания: 380 В, три фазы
• Выходное напряжение: до 380 В (регулируемое)
• Номинальный выходной ток: 17 А
• Перегрузочная способность: 150% от номинала в течение 60 секунд
• Степень защиты: IP20 - защищён от доступа пальцами и крупным мусором, но не от пыли и воды; требует установки в закрытом щите
• Тип управления: бесконтактный векторный (без датчика)

Совместимость и монтаж

Преобразователь частоты NVF5-7.5/TS4-B совместим с большинством трёхфазных асинхронных двигателей мощностью до 7.5 кВт. Для подключения используются клеммы L1/L2/L3 (вход) и U/V/W (выход).

Обязательно соблюдайте правила монтажа:

• Устанавливайте устройство в электрошкаф с защитой от пыли и влаги - IP20 не обеспечивает внешнюю защиту.
• Оставьте минимум 10 см свободного пространства вокруг корпуса для теплоотвода.
• Подключайте двигатель через экранированный кабель, особенно при длинных линиях (>50 м), чтобы избежать помех.
• Используйте входной и выходной реакторы при наличии чувствительного оборудования рядом.

Безопасность и стандарты

Преобразователь частоты NVF5-7.5/TS4-B соответствует требованиям международных норм EMC и безопасности для промышленного оборудования. Устройство имеет сертификаты CE и RoHS. Автоматические функции защиты включают перегрузку, перегрев, короткое замыкание и потерю фазы.

Преимущества

• Малые габариты и вес - удобно размещать в ограниченных пространствах.
• Векторное управление без датчика - высокая точность контроля момента даже на низких оборотах.
• Перегрузка 150% - выдерживает кратковременные пики нагрузки, характерные для насосов и вентиляторов.
• Простая настройка - предустановленные профили для типичных задач (например, насос/вентилятор).

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - степень защиты IP20 исключает использование вне шкафа.
• Не подходит для однофазных сетей - требует стабильного трёхфазного напряжения 380 В.
• Не рекомендован для прямого подключения к двигателям свыше 7.5 кВт - возможен перегрев и отказ.
• Не содержит встроенного фильтра EMI - при чувствительной аппаратуре рядом потребуется внешний фильтр.

Примеры использования

• Насосная станция водоснабжения - плавный запуск и поддержание давления.
• Вентилятор системы кондиционирования - энергосбережение при изменении температуры.
• Ленточный конвейер на фасовочной линии - точная регулировка скорости движения.
• Циркулярный станок в керамической мастерской - контроль оборотов при обработке материалов.

Практические советы

• Выбирая преобразователь частоты NVF5-7.5/TS4-B, проверьте соответствие номинального тока двигателя (не более 17 А).
• Настройте параметр “время разгона” - слишком быстрый старт вызывает скачки тока и ударную нагрузку на передачи.
• Запрещено подключать к выходу устройства конденсаторы или устройства PF Correction - это вызовет аварию.
• Рекомендуется использовать кнопки старта/стоп на пульте управления вместо коммутирования контактором на входе - так надёжнее.
• При длительной работе на низких оборотах - обязательно используйте внешнее охлаждение двигателя, так как встроенный вентилятор теряет эффективность.
