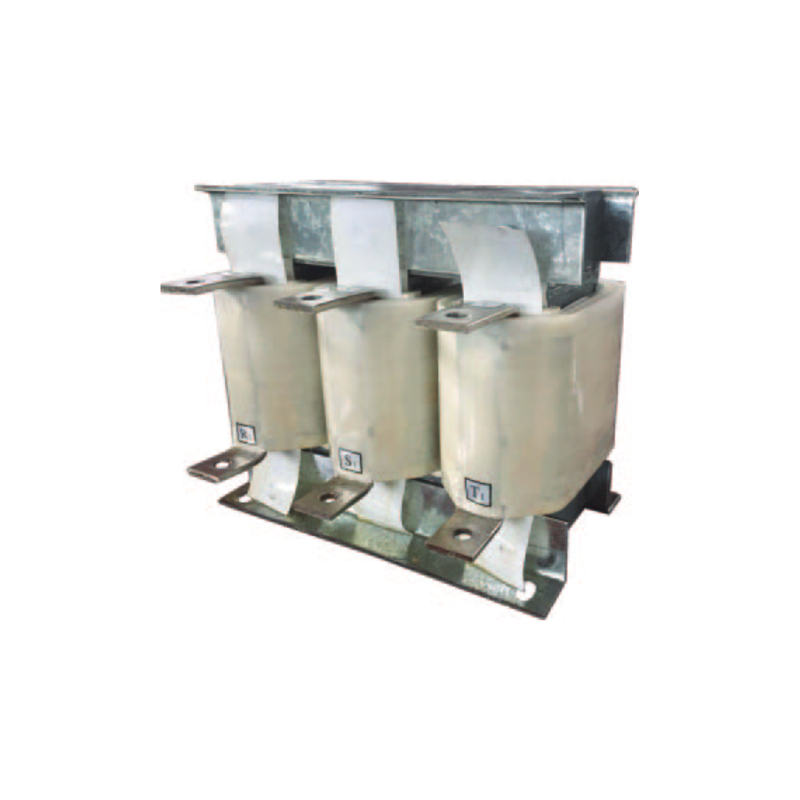

Дроссель двигателя OCL-0060-ALU350-1L для ПЧ NVF2G 22кВт | 210465 CHINT

Дроссель двигателя OCL-0060-ALU350-1L от CHINT предназначен для снижения высших гармоник в цепи питания преобразователя частоты мощностью 22 кВт. Этот элемент защищает оборудование от перегрузок и улучшает стабильность работы системы, особенно в условиях нестабильного напряжения. Артикул 210465 соответствует серии NVF2G.

Назначение и область применения

Дроссель OCL-0060-ALU350-1L используется в системах с преобразователями частоты для сглаживания импульсных помех, возникающих на входе устройства. Он предотвращает повреждение преобразователя из-за скачков тока и снижает уровень электромагнитных помех, влияющих на другие приборы. Применяется в промышленной автоматизации: на насосах, вентиляторах, конвейерах, компрессорах и других нагрузках с переменным моментом.

Технические характеристики

• Максимальный номинальный ток: 60 А — допустимый постоянный ток, который дроссель может выдерживать длительно без перегрева.
• Максимальный рабочий ток: 60 А — совпадает с номиналом, что указывает на отсутствие запаса по току; превышение этого значения недопустимо.
• Изготовлен из алюминиевого сплава (ALU350) — обеспечивает хорошую теплоотдачу и устойчивость к коррозии.
• Рассчитан на работу с преобразователями частоты мощностью до 22 кВт — оптимальная пара для моделей серии NVF2G.

Совместимость и монтаж

Дроссель OCL-0060-ALU350-1L совместим с преобразователями частоты CHINT серии NVF2G мощностью 22 кВт. Устанавливается между сетью и входом преобразователя. Подключение выполняется через болтовые зажимы — провода должны иметь сечение не менее 16 мм² для тока 60 А. Клеммы рассчитаны на момент затяжки 1,8–2,2 Н·м. Обязательно соблюдайте полярность: L1/L2/L3 — фазы, N — ноль (если есть). Монтировать следует в закрытом щите с принудительной вентиляцией, температура окружающей среды — от –10°C до +50°C.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60934 и EN 61558. Соответствует нормам EMC для промышленного оборудования. Конструкция исключает самопроизвольное нагревание выше безопасного порога при номинальном токе. Отсутствуют открытые токоведущие части — безопасен при обслуживании при отключенном питании.

Преимущества

• Уменьшает коэффициент искажений тока (THD) до уровня ниже 5%, продлевая срок службы преобразователя.
• Алюминиевый корпус эффективно рассеивает тепло — позволяет работать без внешнего охлаждения при номинальной нагрузке.
• Стандартные габариты и крепления обеспечивают замену без переделки шкафа.
• Высокая надёжность контактов благодаря медным зажимам с серебряным покрытием.

Ограничения применения

• Не предназначена для работы при токе свыше 60 А — возможен перегрев и выход из строя.
• Не рекомендуется использовать в системах с постоянным током — только для переменного тока 50/60 Гц.
• Не подходит для установки во взрывоопасных зонах — отсутствует взрывозащита.
• Не является фильтром высоких частот — для защиты от радиопомех требуется дополнительный фильтр EMI.

Примеры использования

• Преобразователь частоты 22 кВт, управляющий насосом в системе водоснабжения.
• Электродвигатель вентилятора на производстве с частой регулировкой скорости.
• Линия конвейера с несколькими приводами, где важно минимизировать помехи в сети.
• Автоматизация станка с ЧПУ, требующая стабильного питания и отсутствия сбоев.

Практические советы

• Перед установкой проверьте соответствие тока нагрузки — если двигатель потребляет близко к 60 А, выбирайте дроссель с запасом (например, 75 А).
• При использовании нескольких дросселей в одном шкафе оставляйте расстояние не менее 10 см между ними для лучшей теплоотдачи.
• Не забывайте про заземление корпуса — он должен быть соединён с контуром заземления объекта.
• При первом запуске контролируйте температуру дросселя OCL-0060-ALU350-1L в течение первого часа — она не должна превышать 65°C.
• Запасной дроссель лучше хранить в сухом месте — влага может вызвать окисление контактных поверхностей.
